Методы снижения неблагоприятного влияния производственного микроклимата регламентируются «Санитарными правилами по организации технологических процессов и гигиеническими требованиями к производственному оборудованию» и осуществляются комплексом технологических, санитарно-технических, организационных и медико-профилактических мероприятий.

Ведущая роль в профилактике вредного влияния высоких температур, инфракрасного излучения принадлежит технологическим мероприятиям: замена старых и внедрение новых технологических процессов и оборудования, способствующих оздоровлению неблагоприятных условий труда (например, замена кольцевых печей для сушки форм и стержней в литейном производстве туннельными; применение штамповки вместо поковочных работ; применение индукционного нагрева металлов токами высокой частоты и т.д.) Внедрение автоматизации и механизации дает возможность пребывания рабочих вдали от источника радиационной и конвекционной теплоты.

К группе санитарно-технических мероприятий относится применение коллективных средств защиты: локализация тепловыделений, теплоизоляция горячих поверхностей, экранирование источников либо рабочих мест; воздушное душирование, радиационное охлаждение, мелкодисперсное распыление воды; общеобменная вентиляция или кондиционирование воздуха. Общеобменной вентиляции при этом отводится ограниченная роль –доведение условий труда до допустимых с минимальными эксплуатационными затратами.

Уменьшению поступления теплоты в цех способствуют мероприятия, обеспечивающие герметичность оборудования. Плотно подогнанные дверцы, заслонки, блокировка закрытия технологических отверстий с работой оборудования–все это значительно снижает выделение теплоты от открытых источников. Выбор теплозащитных средств в каждом случае должен осуществляться по максимальным значениям эффективности с учетом требований эргономики, технической эстетики, безопасности для данного процесса или вида работ и технико-экономического обоснования. Устанавливаемые в цехе теплозащитные средства должны быть простыми в изготовлении и монтаже, удобными для обслуживания, не затруднять осмотр, чистку, смазывание агрегатов, обладать необходимой прочностью, иметь минимальные эксплуатационные расходы. Теплозащитные средства должны обеспечивать облученность на рабочих местах не более 350 Вт/м² и температуру поверхности оборудования не выше 308 К (35 °С) при температуре внутри источника до 373 К (100 °С) и не выше 318 К (45 °С) при температурах внутри источника выше 373 К (100 °С).

Теплоизоляция поверхностей источников излучения (печей, сосудов и трубопроводов с горячими газами и жидкостями) снижает температуру излучающей поверхности и уменьшает как общее тепловыделение, так и радиационное. Кроме улучшения условий труда тепловая изоляция уменьшает тепловые потери оборудования, снижает расход топлива (электроэнергии, пара) и приводит к увеличению производительности агрегатов. Следует иметь в виду, что тепловая изоляция, повышая рабочую температуру изолируемых элементов, может резко сократить срок их службы, особенно в тех случаях, когда теплоизолируемые конструкции находятся в температурных условиях, близких к верхнему допустимому пределу для данного материала. В таких случаях решение о тепловой изоляции должно быть проверено расчетом рабочей температуры изолируемых элементов. Если она окажется выше предельно допустимой, защита от тепловых излучений должна осуществляться другими способами.

Конструктивно теплоизоляция может быть мастичной, оберточной, засыпной, из штучных изделий и смешанной. Мастичная изоляция осуществляется нанесением мастики (штукатурного раствора с теплоизоляционным наполнителем) на горячую поверхность изолируемого объекта. Эту изоляцию можно применять на объектах любой конфигурации. Оберточную изоляцию изготовляют из волокнистых материалов–асбестовой ткани, минеральной ваты, войлока и др. Устройство оберточной изоляции проще мастичной, но на объектах сложной конфигурации ее труднее закреплять. Наиболее пригодна оберточная изоляция для трубопроводов. Засыпную изоляцию применяют реже, так как необходимо устанавливать кожух вокруг изолируемого объекта. Эту изоляцию используют в основном при прокладке трубопроводов в каналах и коробах, там, где требуется большая толщина изоляционного слоя, или при изготовлении теплоизоляционных панелей. Теплоизоляцию штучными или формованными изделиями, скорлупами применяют для облегчения работ. Смешанная изоляция состоит из нескольких различных слоев. В первом слое обычно устанавливают штучные изделия. Наружный слой изготовляют из мастичной или оберточной изоляции. Целесообразно устраивать алюминиевые кожухи снаружи теплоизоляции. Затраты на устройство кожухов быстро окупаются вследствие уменьшения тепловых потерь на излучение и повышения долговечности изоляции под кожухом.

При выборе материала для изоляции необходимо принимать во внимание механические свойства материалов, а также их способность выдерживать высокую температуру. Обычно для этого применяют материалы, коэффициент теплопроводности которых при температурах 50…100 °С меньше 0,2 Вт/ (м∙°С). Многие теплоизоляционные материалы берут в их естественном состоянии, например, асбест, слюда, торф, земля, но большинство получают в результате специальной обработки естественных материалов и представляют собой различные смеси.

При высоких температурах изолируемого объекта применяют многослойную изоляцию: сначала ставят материал, выдерживающий высокую температуру (высокотемпературный слой), а затем уже более эффективный материал, с точки зрения теплоизоляционных свойств. Толщину высокотемпературного слоя выбирают с учетом того, чтобы температура на его поверхности не превышала предельную температуру следующего слоя.

Исходными данными для расчета толщины теплоизоляции являются: температура сред (t’ и t^// °С), разделяемых теплоизоляционной перегородкой; допустимая температура на поверхности изоляции (tд, °С) и площадь теплоизолируемой поверхности (F, м²). При расчете теплоизоляции следует придерживаться следующего порядка. Сначала устанавливают допустимые тепловые потери объекта при наличии изоляции. Затем выбирают материал изоляции и, задавшись температурой поверхности изоляции, определяют среднюю температуру последней, по которой и находят значение коэффициента теплопроводности λ_из. Зная температуру на внутренней и внешней поверхностях изоляции и коэффициент теплопроводности, определяют требуемую толщину изоляции. После этого производят проверочный расчет и находят среднюю температуру изоляционного слоя и температуру на разделе поверхностей.

Тепловые потери (Вт) в условиях стационарного теплового потока в многослойной плоской перегородке

температура t_m„ в стыке слоев т –1 и т

для условий стационарного потока в цилиндрической перегородке длиной l (м) из п слоев

где δ_из,–толщина iго слоя перегородки, м; α’ и α“ – коэффициенты теплоотдачи соответственно от теплоносителя к стенке и от внешней поверхности изоляции к окружающей среде, Вт/ (м²∙С); λ –коэффициент теплопроводности i-го слоя теплоизоляции, Вт/ (м·°С); di – диаметр i-го слоя теплоизоляции, м; т –число слоев теплоизоляции.

Определение коэффициентов теплоотдачи связано с рядом трудностей. Для точных расчетов значений α следует применять формулы, приведенные в справочнике по теплопередаче. При ориентировочных расчетах термическим сопротивлением теплоотдачи от горячей жидкости к стенке и самой стенки можно пренебречь. Тогда температуру изолируемой поверхности можно принять равной температуре горячей жидкости, и теплообмен будет определяться только термическим сопротивлением изоляции и теплоотдачей от внешней поверхности изоляции к окружающей среде.

Теплозащитные экраны применяют для локализации источников лучистой теплоты, уменьшения облученности на рабочих местах и снижения температуры поверхностей, окружающих рабочее место. Ослабление теплового потока за экраном обусловлено его поглотительной и отражательной способностью. В зависимости от того, какая способность экрана более выражена, различают теплоотражающие, теплопоглощающие и теплоотводящие экраны. По степени прозрачности экраны делят на три класса: непрозрачные, полупрозрачные и прозрачные.

К первому классу относят металлические водоохлаждаемые и футерированные асбестовые, альфолиевые, алюминиевые экраны; ко второму –экраны из металлической сетки, цепные завесы, экраны из стекла, армированного металлической сеткой; все эти экраны могут орошаться водяной пленкой. Третий класс составляют экраны из различных стекол: силикатного, кварцевого и органического, бесцветного, окрашенного и металлизированного, пленочные водяные завесы, свободные и стекающие по стеклу, вододисперсные завесы.

При воздействии на работающего теплового облучения интенсивностью 0,35 кВт/м² и более, а также 0,175…0,35 кВт/м² при площади излучающих поверхностей в пределах рабочего места более 0,2 м² применяют воздушное душирование (подачу воздуха в виде воздушной струи, направленной на рабочее место). Воздушное душирование устраивают также для производственных процессов с выделением вредных газов или паров и при невозможности устройства местных укрытий.

Охлаждающий эффект воздушного душирования зависит от разности температур тела работающего и потока воздуха, а также от скорости обтекания воздухом охлаждаемого тела Для обеспечения на рабочем месте заданных температур и скоростей воздуха ось воздушного потока направляют на грудь человека горизонтально или под углом 45°, а для обеспечения допустимых концентраций вредных веществ ее направляют в зону дыхания горизонтально или сверху под углом 45°.

В потоке воздуха из душирующего патрубка должны быть по возможности обеспечены равномерная скорость и одинаковая температура. Расстояние от кромки душирующего патрубка до рабочего места должно быть не менее 1 м. Минимальный диаметр патрубка принимают равным 0,3 м; при фиксированных рабочих местах расчетную ширину рабочей площадки принимают равной 1 м.

Рис 1.5. Схемы воздушных завес:

а –-с нижней подачей воздуха; б•–односторонних; в –двухсторонних

При душировании по способу ниспадающего потока воздух подают на рабочее место сверху с минимально возможного расстояния струёй большого сечения и с максимальной скоростью. Душирование по способу ниспадающего потока требует меньшего расхода воздуха и меньшей степени его охлаждения по сравнению с обычными воздушными душами, что позволяет в большинстве случаев обходиться испарительным (адиабатическим) охлаждением воздуха рециркуляционной водой. При интенсивности облучения свыше 2,1 кВт/м² воздушный душ не может обеспечить необходимого охлаждения. В этом случае надо по возможности уменьшить облучение, предусматривая теплоизоляцию, экранирование или водовоздушное душирование. Это позволяет наряду с усилением конвективного теплообмена увеличить и теплоотдачу организма путем испарения влаги с поверхности тела и одежды. Для периодического охлаждения рабочих устраивают радиационные кабины, комнаты отдыха.

Воздушные завесы предназначены для защиты от прорыва холодного воздуха в помещение через проемы здания (ворота, двери и т.п.). Воздушная завеса представляет собой воздушную струю, направленную под углом навстречу холодному потоку воздуха. Она выполняет роль воздушного шибера, уменьшая прорыв холодного воздуха через проемы. Согласно СНиП 2.04.05–91 воздушные завесы необходимо устанавливать у проемов отапливаемых помещений, открывающихся не реже, чем один раз в час либо на 40 мин единовременно при температуре наружного воздуха -15 °С и ниже.

Применяют несколько основных схем воздушных завес. Завесы с нижней подачей (рис. 1.5, а) наиболее экономичны по расходу воздуха и рекомендуются в том случае, когда недопустимо понижение температуры вблизи проемов. Для проемов небольшой ширины рекомендуется схема, показанная на рис. 1.5 б. Схему с двухсторонним боковым направлением струй (рис. 1.5, в) используют в тех случаях, когда возможна остановка транспорта в воротах.

Количество и температуру воздуха для завесы определяют расчетным путем, причем температура нагрева воздуха для воздушных завес водой принимается не более 70 °С, для дверей –не более 50 °С.

Воздушные оазисы предназначены для улучшения метеорологических условий труда (чаще отдыха на ограниченной площади). Для этого разработаны схемы кабин с легкими передвижными перегородками, которые затапливаются воздухом с соответствующими параметрами.

Мероприятия по профилактике неблагоприятного воздействия холода должны предусматривать предупреждение выхолаживания производственных помещений, использование средств индивидуальной защиты, подбор рационального режима труда и отдыха. Спецодежда должна быть воздухо- и влагонепроницаемой (хлопчатобумажная, льняная, грубошерстное сукно), иметь удобный покрой. Для работы в экстремальных условиях (ликвидация пожаров и др.) применяют специальные костюмы, обладающие повышенной теплосветоотдачей. Для защиты головы от излучения применяют дюралевые, фибровые каски, войлочные шляпы; для защиты глаз –очки темные или с прозрачным слоем металла, маски с откидным экраном.

Важным фактором, способствующим повышению работоспособности рабочих в горячих цехах, является рациональный режим труда и отдыха. Он разрабатывается применительно к конкретным условиям работы. Частые короткие перерывы более эффективны для поддержания работоспособности, чем редкие, но продолжительные. При физических работах средней тяжести на открытом воздухе с температурой до 25 °С внутренний режим предусматривает 10-минутные перерывы после 50…60 мин работы; при температуре наружного воздуха 25…33 °С рекомендуется 15-минутный перерыв после 45 мин работы и разрыв рабочей смены на 4…5 ч на период наиболее жаркого времени.

При кратковременных работах в условиях высоких температур (тушении пожаров, ремонте металлургических печей), где температура достигает 80…100°С, большое значение имеет тепловая тренировка. Устойчивость к высоким температурам может быть в некоторой степени повышена с использованием фармакологических средств (дибазола, аскорбиновой кислоты, смеси этих веществ и глюкозы), вдыхания кислорода, аэроионизации.

При нефиксированных рабочих местах и работе на открытом воздухе в холодных климатических условиях организуют специальные помещения для обогревания. При неблагоприятных метеорологических условиях–температура воздуха -10 °С и ниже–обязательны перерывы на обогрев продолжительностью 10… 15 мин каждый час. При температуре наружного воздуха -30…-45 °С 15-минутные перерывы на отдых организуются каждые 60 мин от начала рабочей смены и после обеда, а затем через каждые 45 мин работы. В помещениях для обогрева необходимо предусматривать возможность питья горячего чая.

Эффективным средством обеспечения надлежащей чистоты и допустимых параметров микроклимата воздуха рабочей зоны является промышленная вентиляция. Вентиляцией называется организованный и регулируемый воздухообмен, обеспечивающий удаление из помещения загрязненного воздуха и подачу на его место свежего.

По способу перемещения воздуха различают системы естественной и механической вентиляции. Система вентиляции, перемещение воздушных масс в которой осуществляется благодаря возникающей разности давлений снаружи и внутри здания, называется естественной вентиляцией. Разность давлений обусловлена разностью плотностей наружного и внутреннего воздуха (гравитационное давление, или тепловой напор ∆Рт) и ветровым напором ∆Рв, действующим на здание. Расчетный тепловой напор (Па)

DР_т = gh(r_н – r_в),

где g–ускорение свободного падения, м/с²; h–вертикальное расстояние между центрами приточного и вытяжного отверстий, м; р_ни р^ –плотность наружного и внутреннего воздуха, кг/м .

При действии ветра на поверхностях здания с подветренной стороны образуется избыточное давление, на заветренной стороне – разряжение. Распределение давлений по поверхности зданий и их величина зависят от направления и силы ветра, а также от взаиморасположения зданий. Ветровой напор (Па)

DР_в = k_п r_н,

где k_n„ – коэффициент аэродинамического сопротивления здания; значение k_n не зависит от ветрового потока, определяется эмпирическим путем и для геометрически подобных зданий остается постоянным; W_В –скорость ветрового потока, м/с.

Неорганизованная естественная вентиляция –инфильтрация, или естественное проветривание – осуществляется сменой воздуха в помещениях через неплотности в ограждениях и элементах строительных конструкций благодаря разности давления снаружи и внутри помещения. Такой воздухообмен зависит от случайных факторов–силы и направления ветра, температуры воздуха внутри и снаружи здания, вида ограждений и качества строительных работ. Инфильтрация может быть значительной для жилых зданий и достигать 0,5…0,75 объема помещения в час, а для промышленных предприятий до 1…1.5 ч^-1.

Для постоянного воздухообмена, требуемого по условиям поддержания чистоты воздуха в помещении, необходима организованная вентиляция. Организованная естественная вентиляция может быть вытяжной без организованного притока воздуха (канальная) и приточно-вытяжной с организованным притоком воздуха (канальная и бесканальная аэрация). Канальная естественная вытяжная вентиляция без организованного притока воздуха (рис. 1.6) широко применяется в жилых и административных зданиях. Расчетное гравитационное давление таких систем вентиляции определяют при температуре наружного воздуха 5 ˚С, считая, что все давление падает в тракте вытяжного канала, при этом сопротивление входу воздуха в здание не учитывается. При расчете сети воздуховодов прежде всего производят ориентировочный подбор их сечений исходя из допустимых скоростей движения воздуха в каналах верхнего этажа 0,5…0,8 м/с, в каналах нижнего этажа и сборных каналах верхнего этажа 1,0 м/с и в вытяжной шахте 1…1.5 м/с.

Для увеличения располагаемого давления в системах естественной вентиляции на устье вытяжных шахт устанавливают насадки –дефлекторы (рис. 1.7). Усиление тяги происходит благодаря разрежению, возникающему при обтекании дефлектора ЦАГИ. Разрежение, создаваемое дефлектором, и количество удаляемого воздуха зависят от скорости ветра и могут быть определены с помощью номограмм.

Рис. 1.8.Схема аэрации промышленного здания

Аэрацией называется организованная естественная общеобменная вентиляция помещений в результате поступления и удаления воздуха через открывающиеся фрамуги окон и фонарей. Воздухообмен в помещении регулируют различной степенью открывания фрамуг (в зависимости от температуры наружного воздуха, скорости и направления ветра). Как способ вентиляции аэрация нашла широкое применение в промышленных зданиях, характеризующихся технологическими процессами с большими тепловыделениями (прокатных цехах, литейных, кузнечных). Поступление наружного воздуха в цех в холодный период года организуют так, чтобы холодный воздух не попадал в рабочую зону. Для этого наружный воздух подают в помещение через проемы, расположенные не ниже 4,5 м от пола (рис. 1.8), в теплый период года приток наружного воздуха ориентируют через нижний ярус оконных проемов (А = 1,5…2 м).

При расчете аэрации определяют требуемую площадь проходного сечения проемов и аэрационных фонарей для подачи и удаления необходимого количества воздуха. Исходными данными являются конструктивные размеры помещений, проемов и фонарей, величины теплопродукции в помещении, параметры наружного воздуха. Согласно СНиП 2.04.05–91 расчет рекомендуется выполнять на действие гравитационного давления. Ветровой напор надлежит учитывать только при решении вопросов защиты вентиляционных проемов от задувания. При расчете аэрации составляют материальный (по воздуху) и тепловой баланс помещения:

где G_npi и G_вытi–масса поступающего и удаляемого воздуха, обладающего теплоемкостью С_р и температурой t.

Основным достоинством аэрации является возможность осуществлять большие воздухообмены без затрат механической энергии. К недостаткам аэрации следует отнести то, что в теплый период года эффективность аэрации может существенно падать вследствие повышения температуры наружного воздуха и, кроме того, поступающий в помещение воздух не очищается и не охлаждается.

Вентиляция, с помощью которой воздух подается в производственные помещения или удаляется из них по системам вентиляционных каналов с использованием для этого специальных механических побудителей, называется механической вентиляцией.

Рис. 1.9. Принципиальная схема вентиляции для выбора соотношения объемов
приточного и удаляемого воздуха:

а – L_B>L_np. Р₁<P₂; б – Lв<L_пр, p₁>p₂

Механическая вентиляция по сравнению с естественной имеет ряд преимуществ: большой радиус действия вследствие значительного давления, создаваемого вентилятором; возможность изменять или сохранять необходимый воздухообмен независимо от температуры наружного воздуха и скорости ветра; подвергать вводимый в помещение воздух предварительной очистке, осушке или увлажнению, подогреву или охлаждению; организовывать оптимальное воздухораспределение с подачей воздуха непосредственно к рабочим местам; улавливать вредные выделения непосредственно в местах их образования и предотвращать их распространение по всему объему помещения, а также возможность очищать загрязненный воздух перед выбросом его в атмосферу. К недостаткам механической вентиляции следует отнести значительную стоимость сооружения и эксплуатации ее и необходимость проведения мероприятий по борьбе с шумом.

Системы механической вентиляции подразделяются на общеобменные, местные, смешанные, аварийные и системы кондиционирования.

Общеобменная вентиляция предназначена для ассимиляции избыточной теплоты, влаги и вредных веществ во всем объеме рабочей зоны помещений. Она применяется в том случае, если вредные выделения поступают непосредственно в воздух помещения, рабочие места не фиксированы, а располагаются по всему помещению. Обычно объем воздуха L_пр, подаваемого в помещение при общеобменной вентиляции, равен объему воздуха L_B, удаляемого из помещения. Однако в ряде случаев возникает необходимость нарушить это равенство (рис. 1.9). Так, в особо чистых цехах электровакуумного производства, для которых большое значение имеет отсутствие пыли, объем притока воздуха делается больше объема вытяжки, за счет чего создается некоторый избыток давления в производственном помещении, что исключает попадание пыли из соседних помещений. В общем случае разница между объемами приточного и вытяжного воздуха не должна превышать 10…15%.

Существенное влияние на параметры воздушной среды в рабочей зоне оказывают правильная организация и устройство приточных и вытяжных систем.

Воздухообмен, создаваемый в помещении вентиляционными устройствами, сопровождается циркуляцией воздушных масс в несколько раз больших объема подаваемого или удаляемого воздуха. Возникающая циркуляция является основной причиной распространения и перемешивания вредных выделений и создания в помещении разных по концентрации и температуре воздушных зон. Так, приточная струя, входя в помещение, вовлекает в движение окружающие массы воздуха, в результате чего масса струи в направлении движения будет возрастать, а скорость падать. При истечении из круглого отверстия (рис. 1.10) на расстоянии 15 диаметров от устья скорость струи составит 20 % от первоначальной скорости Vo, а объем перемещающегося воздуха увеличится в 4,6 раза.

Скорость затухания движения воздуха зависит от диаметра выпускного отверстия do: чем больше do, тем медленнее затухание. Если нужно быстрее погасить скорость приточных струй, подаваемый воздух должен быть разбит на большое число мелких струй.

Существенное влияние на траекторию струи оказывает температура приточного воздуха: если температура приточной струи выше температуры воздуха помещения, то ось загибается вверх, если ниже, то вниз при изотермическом течении она совпадает с осью приточного отверстия.

К всасывающему отверстию (вытяжная вентиляция) воздух натекает со всех сторон, вследствие чего и падение скорости происходит весьма интенсивно (рис.1.11). Так, скорость всасывания на расстоянии одного диаметра от отверстия круглой трубы равна 5 % Vo.

Рис. 1.12. Схемы организации воздухообмена при общеобменной вентиляции

Циркуляция воздуха в помещении и соответственно концентрация примесей и распределение параметров микроклимата зависит не только от наличия приточных и вытяжных струй, но и от их взаимного расположения. Различают четыре основные схемы организации воздухообмена при общеобменной вентиляции: сверху–вверх (рис. 1.12, а); сверху –вверх (рис. 1.12, б); снизу –вверх (рис. 1.12, в); снизу – вниз (рис. 1.12, г). Кроме этих схем применяют комбинированные. Наиболее равномерное распределение воздуха достигается в том случае, когда приток равномерен по ширине помещения, а вытяжка сосредоточена.

При организации воздухообмена в помещениях необходимо учитывать и физические свойства вредных паров и газов и в первую очередь их плотность. Если плотность газов ниже плотности воздуха, то удаление загрязненного воздуха происходит в верхней зоне, а подача свежего–непосредственно в рабочую зону. При выделении газов с плотностью большей плотности воздуха из нижней части помещения удаляется 60 ..70 % и из верхней части 30…40 % загрязненного воздуха. В помещениях со значительными выделениями влаги вытяжка влажного воздуха осуществляется в верхней зоне, а подача свежего в количестве 60 % –в рабочую зону и 40 % –в верхнюю зону.

По способу подачи и удаления воздуха различают четыре схемы общеобменной вентиляции (рис. 1.13): приточная, втяжная, приточно-вытяжная и системы с рециркуляцией. По приточной системе воздух подается в помещение – после подготовки его в приточной камере. В помещении при этом создается избыточное давление, за счет которого воздух уходит наружу через окна, двери или в другие помещения. Приточную систему применяют для вентиляции помещений, в которые нежелательно попадание загрязненного воздуха из соседних помещений или холодного воздуха извне.

Установки приточной вентиляции (рис. 1. 13, а) обычно состоят из следующих элементов: воздухозаборного устройства 1 для забора чистого воздуха; воздуховодов 2, по которым воздух подается в помещение, фильтров 3 для очистки воздуха от пыли, калориферов 4, в которых подогревается холодный наружный воздух; побудителя движения 5, увлажнителя-осушителя 6, приточных отверстий или насадков 7, через которые воздух распределяется по помещению. Воздух из помещения удаляется через неплотности ограждающих конструкций.

Вытяжная система предназначена для удаления воздуха из помещения. При этом в нем создается пониженное давление и воздух соседних помещений или наружный воздух поступает в данное помещение. Вытяжную систему целесообразно применять в том случае, если вредные выделения данного помещения не должны распространяться на соседние, например, для вредных цехов, химических и биологических лабораторий.

Установки вытяжной вентиляции (рис. 1.13,6) состоят из вытяжных отверстий или насадков 8, через которые воздух удаляется из помещения; побудителя движения 5; воздуховодов 2, устройств для очистки воздуха от пыли или газов 9, устанавливаемых для защиты атмосферы, и устройства для выброса воздуха 10, которое располагается на 1…1.5 м выше конька крыши. Чистый воздух поступает в производственное помещение через неплотности в ограждающих конструкциях, что является недостатком данной системы вентиляции, так как неорганизованный приток холодного воздуха (сквозняки) может вызвать простудные заболевания.

Рис. 1.13. Схемы общеобменной вентиляции:

а – приточная вентиляция; б – вытяжная вентиляция; в – приточно-вытяжная вентиляция с рециркуляцией

Приточно-вытяжная вентиляция – наиболее распространенная система, при которой воздух подается в помещение приточной системой, а удаляется вытяжной; системы работают одновременно.

В отдельных случаях для сокращения эксплуатационных расходов на нагревание воздуха применяют системы вентиляции с частичной рециркуляцией (рис. 1.13, в). В них к поступающему снаружи воздуху подмешивают воздух, отсасываемый из помещения П вытяжной системой. Количество свежего и вторичного воздуха регулируют клапанами 11 и 12. Свежая порция воздуха в таких системах обычно составляет 20…10 % общего количества подаваемого воздуха. Систему вентиляции с рециркуляцией разрешается использовать только для тех помещений, в которых отсутствуют выделения вредных веществ или выделяющиеся вещества относятся к 4-му классу опасности и концентрация их в воздухе, подаваемом в помещение, не превышает 30 % ПДК. Применение рециркуляции не допускается и в том случае, если в воздухе помещений содержатся болезнетворные бактерии, вирусы или имеются резко выраженные неприятные запахи.

Отдельные установки общеобменной механической вентиляции могут не включать всех указанных выше элементов. Например, приточные системы не всегда оборудуются фильтрами и устройствами для изменения влажности воздуха, а иногда приточные и вытяжные установки могут не иметь сети воздуховодов.

Расчет потребного воздухообмена при общеобменной вентиляции производят исходя из условий производства и наличия избыточной теплоты, влаги и вредных веществ. Для качественной оценки эффективности воздухообмена применяют понятие кратности воздухообмена k_в – отношение объема воздуха, поступающего в помещение в единицу времени L (м^3/ч), к объему вентилируемого помещения Vn (м³). При правильно организованной вентиляции кратность воздухообмена должна быть значительно больше единицы.

При нормальном микроклимате и отсутствии вредных выделений количество воздуха при общеобменной вентиляции принимают в зависимости от объема помещения, приходящегося на одного работающего. Отсутствие вредных выделений –это такое их количество в технологическом оборудовании, при одновременном выделении которых в воздухе помещения концентрация вредных веществ не превысит предельно допустимую. В производственных помещениях с объемом воздуха на каждого работающего Vni<20 м³ расход воздуха на одного работающего Li должен быть не менее 30 м /ч. В помещении с Vпi ==20…40 м³L пi – 20 м^3/4. В помещениях с Vni>40 м³ и при наличии естественной вентиляции воздухообмен не рассчитывают. В случае отсутствия естественной вентиляции (герметичные кабины) расход воздуха на одного работающего должен составлять не менее 60 м^3/ч.

Необходимый воздухообмен для всего производственного помещения в целом

L = nL_i,

где n –число работающих в данном помещении.

При определении потребного воздухообмена для борьбы с теплоизбытками составляют баланс явной теплоты помещения:

DQ_изб G_прc_рt_пр G_вc_рt_ух = 0,

где ∆ Qизб–избытки явной теплоты всего помещения, кВт; G_прС_рt_пр и G_BC_pt_yx –теплосодержание приточного и удаляемого воздуха, кВт; Ср – удельная теплоемкость воздуха, кДж/(кг∙°С); t_np и t_ух–температура приточного и уходящего воздуха, °С.

В летнее время вся теплота, которая поступает в помещение, является суммой теплоизбытков. В холодный период года часть тепловыделений в помещении расходуется на компенсацию теплопотерь

где б т –тепловыделения в помещении, кВт; Z б пот–потери теплоты через наружные ограждения, кВт.

Температура наружного воздуха в теплый период года принимается равной средней температуре самого жаркого месяца в 13 ч. Расчетны температуры для теплого и холодного периодов года приведены в СНиП 2.04.05–91. Температура удаляемого из помещения воздуха

где tрз –температура воздуха в рабочей зоне, °С; а – градиент температуры по высоте помещения, °С/м; для помещений с q_я<23 Вт/м³ можно применять а = 0,5 °С/м. Для «горячих» цехов с q_я>23Вт/м³ – а = 0,7… 1,5 °С/м; Н – расстояние от пола до центра вытяжных отверстий, м.

Исходя из баланса явной теплоты помещения, определяют необходимый воздухообмен (°С/ч) для ассимиляции теплоизбытков

где ρ_пр – плотность приточного воздуха, кг/м³.

При определении необходимого воздухообмена для борьбы с вредными парами и газами составляют уравнение материального баланса вредных выделений в помещении за время dτ (с):

где G_BPdτ–масса вредных выделений в помещении, обусловленных работой технологического оборудования, мг; LnpCnp dτ – масса вредных выделений, поступающих в помещение вместе с приточным воздухом, мг; L_BC_Bdτ–масса вредных выделений, удаляемых из помещения вместе с уходящим воздухом, мг; Vпdc dτ с–масса вредных паров или газов, накопившихся в помещении за время dτ; Спр и Св – концентрация вредных веществ в приточном и удаляемом воздухе, мг/м³.

При равенстве масс приточного и удаляемого воздуха и, принимая, что благодаря вентиляции вредные вещества не накапливаются в производственном помещении, т.е. dc/ dτ = 0 и Св = Спдк, получим L=G_BP/(C_пдк-С_пр). Концентрация вредных веществ в удаляемом воздухе равна концентрации их в воздухе помещения и не должна превышать ПДК. Концентрация вредных веществ в приточном воздухе должна быть по возможности минимальной и не превышать 30 % ПДК. Необходимый воздухообмен для удаления избыточной влаги определяют исходя из материального баланса по влаге

где G_B^ – масса водяного пара, выделяющегося в помещение, г/с; ρ_пр –плотность воздуха, поступающего в помещение, кг/м³; d_yx –допустимое содержание водяного пара в воздухе помещения при нормативной температуре и относительной влажности воздуха, г/кг;d_пp – влагосодержание приточного воздуха, г/кг.

При одновременном выделении в рабочую зону вредных веществ, не обладающих однонаправленным действием на организм человека, например теплоты и влаги, необходимый воздухообмен принимают по наибольшей массе воздуха, полученной в расчетах для каждого вида производственных выделений.

При одновременном выделении в воздух рабочей зоны нескольких вредных веществ однонаправленного действия (триоксид и диоксид серы; оксид азота совместно с оксидом углерода и др., см. СН 245–71) расчет общеобменной вентиляции надлежит производить путем суммирования объемов воздуха, необходимых для разбавления каждого вещества в отдельности до его условных предельно допустимых концентраций [ci], учитывающих загрязнения воздуха другими веществами. Эти концентрации меньше нормативных C_пдк и определяются из уравнения Σⁿ_i=1

С помощью местной вентиляции необходимые метеорологические параметры создаются на отдельных рабочих местах. Например, улавливание вредных веществ непосредственно у источника возникновения, вентиляция кабин наблюдения и т.д. Наиболее широкое распространение находит местная вытяжная локализующая вентиляция. Основной метод борьбы с вредными выделениями заключается в устройстве и организации отсосов от укрытий.

Конструкции местных отсосов могут быть полностью закрытыми, полуоткрытыми или открытыми (рис. 1.14). Наиболее эффективны закрытые отсосы. К ним относятся кожухи, камеры, герметично или плотно укрывающие технологическое оборудование (рис. 1.14, а). Если такие укрытия устроить невозможно, то применяют отсосы с частичным укрытием или открытые: вытяжные зонты, отсасывающие панели, вытяжные шкафы, бортовые отсосы и др.

Один из самых простых видов местных отсосов – вытяжной зонт (рис. 1.14, ж). Он служит для улавливания вредных веществ, имеющих меньшую плотность, чем окружающий воздух. Зонты устанавливают над ваннами различного назначения, электро- и индукционными печами и над отверстиями для выпуска металла и шлака из вагранок. Зонты делают открытыми со всех сторон и частично открытыми: с одной, двух и трех сторон. Эффективность работы вытяжного зонта зависит от размеров, высоты подвеса и угла его раскрытия. Чем больше размеры и чем ниже установлен зонт над местом выделения веществ, тем он эффективнее. Наиболее равномерное всасывание обеспечивается при угле раскрытия зонта менее 60°.

Отсасывающие панели применяют дня удаления вредных выделений, увлекаемых конвективными токами, при таких ручных операциях, как электросварка, пайка, газовая сварка, резка металла и т.п. Вытяжные шкафы – наиболее эффективное устройство по сравнению с другими отсосами, так как почти полностью укрывают источник выделения вредных веществ. Незакрытыми в шкафах остаются лишь проемы для обслуживания, через которые воздух из помещения поступает в шкаф. Форму проема выбирают в зависимости от характера технологических операций.

Необходимый воздухообмен в устройствах местной вытяжной вентиляции рассчитывают, исходя из условия локализации примесей, выделяющихся из источника образования. Требуемый часовой объем отсасываемого воздуха определяют как произведение площади приемных отверстий отсоса F(м² ) на скорость воздуха в них. Скорость воздуха в проеме отсоса v (м/с) зависит от класса опасности вещества и типа воздухоприемника местной вентиляции (v = 0,5…5 м/с).

Смешанная система вентиляции является сочетанием элементов местной и общеобменной вентиляции. Местная система удаляет вредные вещества из кожухов и укрытий машин. Однако часть вредных веществ через неплотности укрытий проникает в помещение. Эта часть удаляется общеобменной вентиляцией.

Рис. 1.14. Устройства местной вентиляции:

а – укрытие-бокс; б – бортовые отсосы (1–однобортовой; 2 –двухбортовой); в –боковые отсосы (1–односторонний; 2–угловой); г–отсос от рабочих столов; д–отсос витражного типа; е –вытяжные шкафы (1–с верхним отсосом; 2–с нижним отсосом; 3–с комбинированным отсосом); ж–вытяжные зонты (1–прямой; 2–наклонный).

Аварийная вентиляция предусматривается в тех производственных помещения, в которых возможно внезапное поступление в воздухе большого количества вредных или взрывоопасных веществ. Производительность аварийной вентиляции определяют в соответствии с требованиями нормативных документов в технологической части проекта. Если такие документы отсутствуют, то производительность аварийной вентиляции принимается такой, чтобы она вместе с основной вентиляцией обеспечивала в помещении не менее восьми воздухообменов за 1 ч. Система аварийной вентиляции должна включаться автоматически при достижении ПДК вредных выделений или при остановке одной из систем общеобменной или местной вентиляции. Выброс воздуха аварийных систем должен осуществляться с учетом возможности максимального рассеивания вредных и взрывоопасных веществ в атмосфере.

Для создания оптимальных метеорологических условий в производственных помещениях применяют наиболее совершенный вид промышленной вентиляции – кондиционирование воздуха. Кондиционированием воздуха называется его автоматическая обработка с целью поддержания в производственных помещениях заранее заданных метеорологических условий независимо от изменения наружных условий и режимов внутри помещения. При кондиционировании автоматически регулируется температура воздуха, его относительная влажность и скорость подачи в помещение в зависимости от времени года, наружных метеорологических условий и характера технологического процесса в помещении. Такие строго определенные параметры воздуха создаются в специальных установках, называемых кондиционерами. В ряде случаев помимо обеспечения санитарных норм микроклимата воздуха в кондиционерах производят специальную обработку: ионизацию, дезодорацию, озонирование и т.п.

Рис. 1.15. Схема кондиционера:

1–заборный воздуховод; 2–фильтр; 3–соединительный воздуховод; 4–калориферы первой и второй ступени подогрева; 5–форсунки воздухоочистки; 6–переходник-каплеуловитель; 7– калориферы второй ступени; 8 – вентилятор; 9 – отводной воздуховод.

Кондиционеры могут быть местными (для обслуживания отдельных помещений) и центральными (для обслуживания нескольких отдельных помещений). Принципиальная схема кондиционера представлена на рис. 1.15. Наружный воздух очищается от пыли в фильтре 2 и поступает в камеру I, где он смешивается с воздухом из помещения (при рециркуляции). Пройдя через ступень предварительной температурной обработки 4, воздух поступает в камеру II, где он проходит специальную обрабочку (промывание воздуха водой, обеспечивающую заданные параметры относительной влажности, и очистку воздуха), и в камеру III (температурная обработка). При температурной обработке зимой воздух подогревается частично за счет температуры воды, поступающей в форсунки 5, и частично, проходя через калориферы 4 и 7. Летом воздух охлаждается частично подачей в камеру II охлажденной (артезианской) воды, и главным образом в итоге работы специальных холодильных машин.

Кондиционирование воздуха играет существенную роль не только с точки зрения безопасности жизнедеятельности, но и во многих технологических процессах, при которых не допускаются колебания температуры и влажности воздуха (особенно в радиоэлектронике). Поэтому установки кондиционирования в последние годы находят все более широкое применение на промышленных предприятиях.

Основные светотехнические характеристики. Правильно спроектированное и рационально выполненное освещение производственных помещений оказывает положительное психофизиологическое воздействие на работающих, способствует повышению эффективности и безопасности труда, снижает утомление и травматизм, сохраняет высокую работоспособность.

Ощущение зрения происходит под воздействием видимого излучения (света), которое представляет собой электромагнитное излучение с длиной волны 0,38…0,76мкм. Чувствительность зрения максимальна к электромагнитному излучению с длиной волны 0,555мкм (желто-зеленый цвет) и уменьшается к границам видимого спектра.

Освещение характеризуется количественными и качественными показателями. К количественным показателям относятся:

световой поток Ф –часть лучистого потока, воспринимаемая человеком как свет; характеризует мощность светового излучения, измеряется в люменах (лм);

сила света J–пространственная плотность светового потока; определяется как отношение светового потока dф, исходящего от источника и равномерно распространяющегося внутри элементарного телесного угла dΩ, к величине этого угла; J== dф/dΩ ; измеряется в канделах (кд);

освещенность Е–поверхностная плотность светового потока; определяется как отношение светового потока dф, равномерно падающего на освещаемую поверхность dS (м²), к ее площади: Е=dф/dS, измеряется в люксах (лк);

яркость L поверхности под углом α к нормали –это отношение силы света dJα, излучаемой, освещаемой или светящейся поверхностью в этом направлении, к площади dS проекции этой поверхности, на плоскость, перпендикулярную к этому направлению: L = dф/(dScosα), измеряется в кд • м^-2.

Для качественной оценки условий зрительной работы используют такие показатели как фон, контраст объекта с фоном, коэффициент пульсации освещенности, показатель освещенности, спектральный состав света.

Фон – это поверхность, на которой происходит различение объекта. Фон характеризуется способностью поверхности отражать падающий на нее световой поток. Эта способность (коэффициент отражения р) определяется как отношение отраженного от поверхности светового потока Ф_отр к падающему на нее световому потоку Фпад; р == Фот/Фпад. В зависимости от цвета и фактуры поверхности значения коэффициента отражения находятся в пределах 0,02…0,95; при р >0,4 фон считается светлым; при р = 0,2…0,4–средним и при р <0,2–темным.

Контраст объекта с фоном k – степень различения объекта и фона –характеризуется соотношением яркостей рассматриваемого объекта (точки, линии, знаки, пятна, трещины, риски или других элементов) и фона; k = (L_op–L_o)/L_op считается большим, если k>0,5 (объект резко выделяется на фоне), средним при k==0,2…0,5 (объект и фон заметно отличаются по яркости) и малым при k<0,2 (объект слабо заметен на фоне).

Коэффициент пульсации освещенности kЕ–это критерий глубины колебаний освещенности в результате изменения во времени светового потока

KЕ=100(E_max-E_min)/(2E_ср);

где E_max, E_min E_cp – максимальное, минимальное и среднее значения освещенности за период колебаний; для газоразрядных ламп kе = 25…65 %, для обычныхламп накаливания k_E≈7 %, для галогенных ламп накаливания K_E== 1 %.

Показатель ослепленности Ро – критерий оценки слепящего действия, создаваемого осветительной установкой,

Po=1000(V₁/V₂-1),

где V₁ и V₂ –видимость объекта различения соответственно при экранировании и наличии ярких источников света в поле зрения.

Экранирование источников света осуществляется с помощью щитков, козырьков и т.п.

Видимость V характеризует способность глаза воспринимать объект. Она зависит от освещенности, размера объекта, его яркости, контраста объекта с фоном, длительности экспозиции. Видимость определяется числом пороговых контрастов в контрасте объекта с фоном, т.е. V=k/k_пop, где k_пор –пороговый или наименьший различимый глазом контраст, при небольшом уменьшении которого объект становится неразличим на этом фоне.

Системы и виды производственного освещения. При освещении производственных помещений используют естественное освещение, создаваемое прямыми солнечными лучами и рассеянным светом небосвода и меняющемся в зависимости от географической широты, времени года и суток, степени облачности и прозрачности атмосферы; искусственное освещение, создаваемое электрическими источниками света, и совмещенное освещение, при котором недостаточное по нормам естественное освещение дополняют искусственным.

Конструктивно естественное освещение подразделяют на боковое (одно- и двухстороннее), осуществляемое через световые проемы в наружных стенах; верхнее –через аэрационные и зенитные фонари, проемы в кровле и перекрытиях; комбинированное – сочетание верхнего и бокового освещения.

Искусственное освещение по конструктивному исполнению может быть двух видов – общее и комбинированное. Систему общего освещения применяют в помещениях, где по всей площади выполняются однотипные работы (литейные, сварочные, гальванические цехи), а также в административных, конторских и складских помещениях. Различают общее равномерное освещение (световой поток распределяется равномерно по всей площади без учета расположения рабочих мест) и общее локализованное освещение (с учетом расположения рабочих мест).

При выполнении точных зрительных работ (например, слесарных, токарных, контрольных) в местах, где оборудование создает глубокие, резкие тени или рабочие поверхности расположены вертикально (штампы, гильотинные ножницы), наряду с общим освещением применяют местное. Совокупность местного и общего освещения называют комбинированным освещением. Применение одного местного освещения внутри производственных помещений не допускается, поскольку образуются резкие тени, зрение быстро утомляется и создается опасность производственного травматизма.

По функциональному назначению искусственное освещение подразделяют на рабочее, аварийное и специальное, которое может быть охранным, дежурным, эвакуационным, эритемным, бактерицидным и др.

Рабочее освещение предназначено для обеспечения нормального выполнения производственного процесса, прохода людей, движения транспорта и является обязательным для всех производственных помещений.

Аварийное освещение устраивают для продолжения работы в тех случаях, когда внезапное отключение рабочего освещения (при авариях) и связанное с этим нарушение нормального обслуживания оборудования могут вызвать взрыв, пожар, отравление людей, нарушение технологического процесса и т.д. Минимальная освещенность рабочих поверхностей при аварийном освещении должна составлять 5 % нормируемой освещенности рабочего освещения, но не менее 2 лк.

Эвакуационное освещение предназначено для обеспечения эвакуации людей из производственного помещения при авариях и отключении рабочего освещения; организуется в местах, опасных для прохода людей: на лестничных клетках, вдоль основных проходов производственных помещений, в которых работают более 50 чел. Минимальная освещенность на полу основных проходов и на ступеньках при эвакуационном освещении должна быть не менее 0,5 лк, на открытых территориях – не менее 0,2 лк.

Охранное освещение устраивают вдоль границ территорий, охраняемых специальным персоналом. Наименьшая освещенность в ночное время 0,5 лк.

Сигнальное освещение применяют для фиксации границ опасных зон; оно указывает на наличие опасности, либо на безопасный путь эвакуации.

Условно к производственному освещению относят бактерицидное и эритемное облучение помещений. Бактерицидное облучение («освещение») создается для обеззараживания воздуха, питьевой воды, продуктов питания. Наибольшей бактерицидной способностью обладают ультрафиолетовые лучи с λ == 0,254…0,257мкм.Эритемное облучение создается в производственных помещениях, где недостаточно солнечного света (северные районы, подземные сооружения). Максимальное эритемное воздействие оказывают электромагнитные лучи с λ = 0,297 мкм. Они стимулируют обмен веществ, кровообращение, дыхание и другие функции организма человека.

Основные требования к производственному освещению. Основной задачей производственного освещения является поддержание на рабочем месте освещенности, соответствующей характеру зрительной работы. Увеличение освещенности рабочей поверхности улучшает видимость объектов за счет повышенияих яркости, увеличивает скорость различения деталей, что сказывается на росте производительности труда. Так, при выполнении отдельных операций на главном конвейере сборки автомобилей при повышении освещенности с 30 до 75 лк производительность труда повысилась на 8 %. При дальнейшем повышении до 100 лк –на 28 % (по данным проф. АЛ. Тарханова). Дальнейшее повышение освещенности не дает роста производительности.

При организации производственного освещения необходимо обеспечить равномерное распределение яркости на рабочей поверхности и окружающих предметах. Перевод взгляда с ярко освещенной на слабо освещенную поверхность вынуждает глаз переадаптироваться, что ведет к утомлению зрения и соответственно к снижению производительности труда. Для повышения равномерности естественного освещения больших цехов осуществляется комбинированное освещение. Светлая окраска потолка, стен и оборудования способствует равномерному распределению яркостей в поле зрения работающего.

Производственное освещение должно обеспечивать отсутствие в поле зрения работающего резких теней. Наличие резких теней искажает размеры и формы объектов различения и тем самым повышает утомляемость, снижает производительность труда. Особенно вредны движущиеся тени, которые могут привести к травмам. Тени необходимо смягчать, применяя, например, светильники со светорассеивающими молочными стеклами, при естественном освещении, используя солнцезащитные устройства (жалюзи, козырьки и др.).

Для улучшения видимости объектов в поле зрения работающего должна отсутствовать прямая и отраженная блескость. Блескость – это повышенная яркость светящихся поверхностей, вызывающая нарушение зрительных функций (ослепленность), т.е. ухудшение видимости объектов. Блескость ограничивают уменьшением яркости источника света, правильным выбором защитного угла светильника, увеличением высоты подвеса светильников, правильном направлением светового потока на рабочую поверхность, а также изменением угла наклона рабочей поверхности. Там, где это возможно, блестящие поверхности следует заменять матовыми.

Колебания освещенности на рабочем месте, вызванные, например, резким изменением напряжения в сети, обусловливают переадаптацию глаза, приводя к значительному утомлению. Постоянство освещенности во времени достигается стабилизацией плавающего напряжения, жестким креплением светильников, применением специальных схем включения газоразрядных ламп.

При организации производственного освещения следует выбирать необходимый спектральный состав светового потока. Это требование особенно существенно для обеспечения правильной цветопередачи, а в отдельных случаях для усиления цветовых контрастов. Оптимальный спектральный состав обеспечивает естественное освещение. Для создания правильной цветопередачи применяют монохроматический свет, усиливающий одни цвета и ослабляющий другие.

Осветительные установки должны быть удобны и просты в эксплуатации, долговечны, отвечать требованиям эстетики, электробезопасности, а также не должны быть причиной возникновения взрыва или пожара. Обеспечение указанных требований достигается применением защитного зануления или заземления, ограничением напряжения питания переносных и местных светильников, защитой элементов осветительных сетей от механических повреждений и т.п.

Нормирование производственного освещения. Естественное и искусственное освещение в помещениях регламентируется нормами СНиП 23-05–95 в зависимости от характера зрительной работы, системы и вида освещения, фона, контраста объекта с фоном. Характеристика зрительной работы определяется наименьшим размером объекта различения (например, при работе с приборами –толщиной линии градуировки шкалы, при чертежных работах –толщиной самой тонкой линии). В зависимости от размера объекта различения все виды работ, связанные со зрительным напряжением, делятся на восемь разрядов, которые в свою очередь в зависимости от фона и контраста объекта с фоном делятся на четыре подразряда.

Искусственное освещение нормируется количественными (минимальной освещенностью Emin) и качественными показателями (показателями ослепленности и дискомфорта, коэффициентом пульсации освещенности kE). Принято раздельное нормирование искусственного освещения в зависимости от применяемых источников света и системы освещения. Нормативное значение освещенности для газоразрядных ламп при прочих равных условиях из-за их большей светоотдачи выше, чем для ламп накаливания. При комбинированном освещении доля общего освещения должна быть не менее 10 % нормируемой освещенности. Эта величина должна быть не менее 150 лк для газоразрядных ламп и 50 лк для ламп накаливания.

Для ограничения слепящего действия светильников общего освещения в производственных помещениях показатель ослепленности не должен превышать 20…80 единиц в зависимости от продолжительности и разряда зрительной работы. При освещении производственных помещений газоразрядными лампами, питаемыми переменным током промышленной частоты 50 Гц, глубина пульсаций не должна превышать 10…20 % в зависимости от характера выполняемой работы.

При определении нормы освещенности следует учитывать также ряд условий, вызывающих необходимость повышения уровня освещенности, выбранного по характеристике зрительной работы. Увеличение освещенности следует предусматривать, например, при повышенной опасности травматизма или при выполнении напряженной зрительной работы I…IV разрядов в течение всего рабочего дня. В некоторых случаях следует снижать норму освещенности, например, при кратковременном пребывании людей в помещении.

Естественное освещение характеризуется тем, что создаваемая освещенность изменяется в зависимости от времени суток, года, метеорологических условий. Поэтому в качестве критерия оценки естественного освещения принята относительная величина – коэффициент естественной освещенности КЕО, не зависящий от вышеуказанных параметров. КЕО – это отношение освещенности в данной точке внутри помещения Eвн к одновременному значению наружной горизонтальной освещенности Ен, создаваемой светом полностью открытого небосвода, выраженное в процентах, т.е. КЕО = 100Е_вн/Е_н.

Принято раздельное нормирование КЕО для бокового и верхнего естественного освещения. При боковом освещении нормируют минимальное значение КЕО в пределах рабочей зоны, которое должно быть обеспечено в точках, наиболее удаленных от окна; в помещениях с верхним и комбинированным освещением – по усредненному КЕО в пределах рабочей зоны. Нормированное значение КЕО с учетом характеристики зрительной работы, системы освещения, района расположения зданий на территории страны

е_н=КEO_mc,

где КЕО–коэффициент естественной освещенности; определяется по СНиП 23-05–95; т –коэффициент светового климата, определяемый в зависимости от района расположения здания на территории страны; с – коэффициент солнечности климата, определяемый в зависимости от ориентации здания относительно сторон света; коэффициенты т и с определяют по таблицам СНиП 23-05–95.

Совмещенное освещение допускается для производственных помещений, в которых выполняются зрительные работы I и II разрядов; для производственных помещений, строящихся в северной климатической зоне страны; для помещений, в которых по условиям технологии требуется выдерживать стабильными параметры воздушной среды (участки прецизионных металлообрабатывающих станков, электропрецизионного оборудования). При этом общее искусственное освещение помещений должно обеспечиваться газоразрядными лампами, а нормы освещенности повышаются на одну ступень.

Источники света и осветительные приборы. Источники света, применяемые для искусственного освещения, делят на две группы– газоразрядные лампы и лампы накаливания. Лампы накаливания относятся к источникам света теплового излучения. Видимое излучение в них получается в результате нагрева электрическим током вольфрамовой нити. В газоразрядных лампах излучение оптического диапазона спектра возникает в результате электрического разряда в атмосфере инертных газов и паров металлов, а также за счет явлений люминесценции, которое невидимое ультрафиолетовое излучение преобразует в видимый свет.

При выборе и сравнении источников света друг с другом пользуются следующими параметрами: номинальное напряжение питания U (В), электрическая мощность лампы Р (Вт); световой поток, излучаемый лампой Ф (лм), или максимальная сила света J(кд); световая отдача ψ == Ф/Р (лм/Вт), т.е. отношение светового потока лампы к ее электрической мощности; срок службы лампы и спектральный состав света.

Благодаря удобству в эксплуатации, простоте в изготовлении, низкой инерционности при включении, отсутствии дополнительных пусковых устройств, надежности работы при колебаниях напряжения и при различных метеорологических условиях окружающей среды лампы накаливания находят широкое применение в промышленности. Наряду с отмеченными преимуществами лампы накаливания имеют и существенные недостатки: низкая световая отдача (для ламп общего назначения ψ = 7…20 лм/Вт), сравнительно малый срок службы (до 2,5 тыс. ч), в спектре преобладают желтые и красные лучи, что сильно отличает их спектральный состав от солнечного света.

В последние годы все большее распространение получают галогеновые лампы – лампы накаливания с йодным циклом. Наличие в колбе паров йода позволяет повысить температуру накала нити, т.е. световую отдачу лампы (до 40 лм/Вт). Пары вольфрама, испаряющиеся с нити накаливания, соединяются с йодом и вновь оседают на вольфрамовую спираль, препятствуя распылению вольфрамовой нити и увеличивая срок службы лампы до 3 тыс. ч. Спектр излучения галогеновой лампы более близок к естественному.

Основным преимуществом газоразрядных ламп перед лампами накаливания является большая световая отдача 40…110 лм/Вт. Они имеют значительно большой срок службы, который у некоторых типов ламп достигает 8…12 тыс. ч. От газоразрядных ламп можно получить световой поток любого желаемого спектра, подбирая соответствующим образом инертные газы, пары металлов, люминоформ. По спектральному составу видимого света различают лампы дневного света (ЛД), дневного света с улучшенной цветопередачей (ЛЛД), холодного белого (ЛХБ), теплого белого (ЛТБ) и белого цвета (ЛБ).

Основным недостатком газоразрядных ламп является пульсация светового потока, что может привести к появлению стробоскопического эффекта, заключающегося в искажении зрительного восприятия. При кратности или совпадении частоты пульсации источника света и обрабатываемых изделий вместо одного предмета видны изображения нескольких, искажается направление и скорость движения, что делает невозможным выполнение производственных операций и ведет к увеличению опасности травматизма. К недостаткам газоразрядных ламп следует отнести также длительный период разгорания, необходимость применения специальных пусковых приспособлений, облегчающих зажигание ламп; зависимость работоспособности от температуры окружающей среды Газоразрядные лампы могут создавать радиопомехи, исключение которых требует специальных устройств.

Рис. 1.16. Кривые распределения силы света в пространстве:

7 – широкая; 2 – равномерная; 3 – глубокая.

При выборе источников света для производственных помещений необходимо руководствоваться общими рекомендациями: отдавать предпочтение газоразрядным лампам как энергетически более экономичным и обладающим большим сроком службы; для уменьшения первоначальных затрат на осветительные установки и расходов наихэксплуатацию необходимо по возможности использовать лампы наибольшей мощности, но без ухудшения при этом качества освещения.

Создание в производственных помещениях качественного и эффективного освещения невозможно без рациональных светильников. Электрический светильник – это совокупность источника света и осветительной арматуры, предназначенной для перераспределения излучаемого источником светового потока в требуемом направлении, предохранения глаз рабочего от слепящего действия ярких элементов источника света, защиты источника от механических повреждений, воздействия окружающей среды и эстетического оформления помещения.

Для характеристики светильника с точки зрения распределения светового потока в пространстве строят график силы света в полярной системе координат (рис. 1.16). Степень предохранения глаз работников от слепящего действия источника света определяют защитным углом светильника. Защитный угол –это угол между горизонталью и линией, соединяющей нить канала (поверхность лампы) с противоположным краем отражателя (рис. 1.17). Важной характеристикой светильника является его коэффициент полезного действия – отношение фактического светового потока светильника Фф к световому потоку помещенной в него лампы Фп, т.е. ŋ_св == Фф/Фп.

По распределению светового потока в пространстве различают светильники прямого, преимущественно прямого, рассеянного, отраженного и преимущественно отраженного света. Конструкция светильника должна надежно защищать источник света от пыли, воды и других внешних факторов, обеспечивать электро-, пожаро- и взрывобезопасность, стабильность светотехнических характеристик в данных условиях среды, удобство монтажа и обслуживания, соответствовать эстетическим требованиям. В зависимости от конструктивного исполнения различают светильники открытые, защищенные, закрытые, пылепроницаемые, влагозащитные, взрывозащищенные, взрывобезопасные На рис. 1.18 приведены некоторые наиболее распространенные типы светильников (а–д –для ламп накаливания, е–ж –для газоразрядных ламп).

Расчет производственного освещения. Основной задачей светотехнических расчетов является: для естественного освещения определение необходимой площади световых проемов; для искусственного –требуемой мощности электрической осветительной установки для создания заданной освещенности.

При естественном боковом освещении требуемая площадь световых проемов (м²)

S^тр_ок=S_пе_нε_окk_здk_з/(100pτ_общ)

где S_п –площадь пола помещений, м²; ε_ок–коэффициент световой активности оконного проема; k_зд–коэффициент, учитывающий затенение окон противостоящими зданиями; k_з –коэффициент запаса; определяется с учетом запыленности помещения, расположения стекол (наклонно, горизонтально, вертикально) и периодичности очистки; р –коэффициент, учитывающий влияние отраженного света; определяется с учетом геометрических размеров помещения, светопроема и значений коэффициентов отражения стен, потолка, пола; τ_общ– общий коэффициент светопропускания; определяется в зависимости от коэффициента светопропускания стекол, потерь света в переплетах окон, слоя его загрязнения, наличия несущих и солнцезащитных конструкций перед окнами.

При выбранных светопроемах действительные значения коэффициента естественного освещения для различных точек помещения рассчитывают с использованием графоаналитического метода Данилюка по СНиП 23-05–95.

При проектировании искусственного освещения необходимо выбрать тип источника света, систему освещения, вид светильника; наметить целесообразную высоту установки светильников и размещения их в помещении; определить число светильников и мощность ламп, необходимых для создания нормируемой освещенности на рабочем месте, и в заключение проверить намеченный вариант освещения на соответствие его нормативным требованиям.

Расчет общего равномерного искусственного освещения горизонтальной рабочей поверхности выполняется методом коэффициента использования светового потока. Световой поток (лм) одной лампы или группы люминисцентных ламп одного светильника

Фк=Е_нS_zk₃/(nηN),

где E_н –нормируемая минимальная освещенность по СНиП 23-05–95, лк; S–площадь освещаемого помещения, м²; z –коэффициент неравномерности освещения, обычно z = 1,1-1,2; k, –коэффициент запаса, зависящий от вида технологического процесса и типа применяемых источников света, обычно k_з = 1,3 – 1,8; п –число светильников в помещении; ηN–коэффициент использования светового потока.

Коэффициент использования светового потока, давший название методу расчета, определяют по СНиП 23-05–95 в зависимости от типа светильника, отражательной способности стен и потолка, размеров помещения, определяемых индексом помещения

i=AB/[H(A B)],

где А, В – длина и ширина помещения в плане, м; H – высота подвеса светильников над рабочей поверхностью, м.

По полученному в результате расчета световому потоку по ГОСТ 2239–79* и ГОСТ 6825–91 выбирают ближайшую стандартную лампу и определяют необходимую электрическую мощность. При выборе лампы допускается отклонение светового потока от расчетного в пределах 10…20 %.

Для поверочного расчета местного освещения, а также для расчета освещенности конкретной точки наклонной поверхности при общем локализованном освещении применяют точечный метод. В основу точечного метода положено уравнение

Е_А =J_αcos_α / r ² ,

где Е_А – освещенность горизонтальной поверхности в расчетной точке А, лк; Jα – сила света в направлении от источника к расчетной точке А; определяется по кривой распределения светового потока выбираемого светильника и источника света; α – угол между нормалью к поверхности, которой принадлежит точка, и направлением вектора силы света в точку А; r–расстояние от светильника до точки A, м.

Учитывая, что r = H/cos_α и вводя коэффициент запаса k_з получим Ел = Jα cos³α /(Hk₃). Критерием правильности расчета служит неравенство Ел≥ Ен.

Цветовое оформление производственного интерьера. Рациональное цветовое оформление производственного интерьера –действенный фактор улучшения условий труда и жизнедеятельности человека. Установлено, что цвета могут воздействовать на человека по-разному: одни цвета успокаивают, а другие раздражают. Например, красный цвет – возбуждающий, горячий, вызывает у человека условный рефлекс, направленный на самозащиту. Оранжевый воспринимается людьми так же как горячий, он согревает, бодрит, стимулирует к активной деятельности. Желтый–теплый, веселый, располагает к хорошему настроению. Зеленый –цвет покоя и свежести, успокаивающе действует на нервную систему, а в сочетании с желтым благотворно влияет на настроение. Синий и голубой цвета свежи и прозрачны, кажутся легкими, воздушными. Под их воздействием уменьшается физическое напряжение, они могут регулировать ритм дыхания, успокаивать пульс. Черный цвет – мрачный и тяжелый, резко снижает настроение. Белый цвет–холодный, однообразный, способный вызывать апатию.

Разностороннее эмоциональное воздействие цвета на человека позволяет широко использовать его в гигиенических целях. Поэтому при оформлении интерьера производственного помещения цвет используют как композиционное средство, обеспечивающее гармоническое единство помещения и технологического оборудования, как фактор, создающий оптимальные условия зрительной работы и способствующий повышению работоспособности; как средство информации, ориентации и сигнализации для обеспечения безопасности труда.

Поддержание рациональной цветовой гаммы в производственных помещениях достигается правильным выбором осветительных установок, обеспечивающих необходимый световой спектр. В процессе эксплуатации осветительных установок необходимо предусматривать регулярную очистку от загрязнений светильников и остекленных проемов, своевременную замену отработавшей свой срок службы лампы, контроль напряжений питания осветительной сети, регулярную и рациональную окраску стен, потолка, оборудования.

Сроки очистки светильников и остекления зависят от степени запыленности помещения: для помещений с незначительными выделениями пыли –2 раза в год; со значительным выделением пыли – 4…12 раз в год. Для удобства и безопасности очистки осветительных установок применяют передвижные тележки, телескопические лестницы, подвесные люльки. При высоте подвеса светильников до 5 м допускается обслуживание их с приставных лестниц и стремянок. Очищать светильники следует при отключенном питании.

НЕГАТИВНЫЕ ФАКТОРЫ ТЕХНОСФЕРЫ

Регионы техносферы и природные зоны, примыкающие к очагам техносферы, постоянно подвергаются активному загрязнению различными веществами и их соединениями.

Загрязнение атмосферы. Атмосферный воздух всегда содержит некоторое количество примесей, поступающих от естественных и антропогенных источников. К числу примесей, выделяемых естественными источниками, относят: пыль (растительного, вулканического, космического происхождения, возникающую при эрозии почвы, частицы морской соли); туман; дым и газ от лесных и степных пожаров; газы вулканического происхождения; различные продукты растительного, животного происхождения и др.

Естественные источники загрязнений бывают либо распределенными, например, выпадение космической пыли, либо локальными, например, лесные и степные пожары, извержения вулканов. Уровень загрязнения атмосферы естественными источниками является фоновым и мало изменяется с течением времени.

Основное антропогенное загрязнение атмосферного воздуха создают автотранспорт, теплоэнергетика и ряд отраслей промышленности (табл. 2.1).

Таблица 2.1. Выбросы загрязняющих веществ в атмосферу
Российской Федерации, тыс. т [2.2]

Самыми распространенными токсичными веществами, загрязняющими атмосферу, являются: оксид углерода СО, диоксид серы SO₂, оксиды азота NOx, углеводороды СnНm и пыль. Основные источники примесей атмосферы и их ежегодные выбросы приведены в табл. 2.2 и 2.3.

Таблица 2.2. Источники выбросов веществ в атмосферу

Таблица 2.3. Ежегодное количество примесей, поступающих в атмосферу Земли

Кроме приведенных выше веществ и пыли в атмосферу выбрасываются и другие, более токсичные вещества. Так, вентиляционные выбросы заводов электронной промышленности содержат пары плавиковой, серной, хромовой и других минеральных кислот, органические растворители и т. п. В настоящее время насчитывается более 500 вредных веществ, загрязняющих атмосферу, их количество увеличивается.

Выбросы в атмосферу загрязняющих веществ от стационарных источников в РФ в 1996 г. приведены ниже [2.2]:

Каждой отрасли промышленности присущ характерный состав и масса веществ, поступающих в атмосферу. Это определяется прежде всего составом веществ, применяемых в технологических процессах, и экологическим совершенством последних. В настоящее время экологические показатели теплоэнергетики, металлургии, нефтехимического производства и ряда других производств изучены достаточно подробно. Необходимые сведения можно найти в работах [2.4, 2.5]. Меньше исследованы показатели машиностроения и приборостроения, их отличительными особенностями являются: широкая сеть производств, приближенность к жилым зонам, значительная гамма выбрасываемых веществ, среди которых могут содержаться вещества 1 и 2-го класса опасности, такие как пары ртути, соединения свинца и т. п.

Выбросы токсичных веществ приводят, как правило, к превышению текущих концентраций веществ над предельно допустимыми. Контроль состояния атмосферы в городах страны показал, что уровень загрязнения в 1996 г. остался весьма высоким. Максимальные концентрации загрязняющих веществ превышали 10 ПДКср в 70 городах. В табл. 2.4 приведены данные по некоторым городам страны с большим уровнем загрязнения атмосферного воздуха.

Таблица 2.4. Города с большим уровнем загрязнения атмосферы в 1990 г.
(извлечение из табл. 2.3 [2.3])

Большая часть примесей атмосферного воздуха в городах проникает в жилые помещения. В летнее время (при открытых окнах) состав воздуха в жилом помещении соответствует составу воздуха вне помещения на 90 %, зимой –на 50 %.

Высокие концентрации и миграция примесей в атмосферном воздухе стимулируют их взаимодействие с образованием более токсичных соединений (смога, кислот) или приводят к таким явлениям, как «парниковый эффект» и разрушение озонового слоя.

Рис. 2.1. Относительные концентрации N02
и Оз в атмосферном воздухе (г. Лос-Анджелес, 19.07.65г.)

Общая схема реакций образования фотохимического смога сложна и в упрощенном виде может быть представлена реакциями

Смог весьма токсичен, так как его составляющие обычно находятся в пределах: O₃ –60…75 %, ПАН, Н₂О₂, альдегиды и др.–25…40 %.

Для образования смога в атмосфере в солнечную погоду необходимо наличие оксидов азота, углеводородов (их выбрасывают в атмосферу автотранспорт, промышленные предприятия). Характерное распределение фотохимического смога по времени суток показано на рис. 2.1, а его воздействие на человека и растительность в табл. 2.5.

Таблица 2.5. Воздействие фотохимических оксидантов на человека и растительность

Примечание.В России принято выражать концентрации газообразных примесей в мг/м³, а за рубежом – в частях на миллион (млн^-1, ррт) Для перевода концетраций с, выраженных в мг/м³, в млн^-1, необходимо использовать соотношение с (мг/м³) = с (млн ^-1) M/24,5, где М – молярная масса примесей, г/моль; 24,5 –объем (л) 1 моль идеального газа при температуре 25 °С и давлении 10⁵ Па. Для О₃ при t = 25 ⁰С 1 млн^-1 = 1,962 мг/м³.

Фотохимические смоги, впервые обнаруженные в 40-х годах в г. Лос-Анджелес, теперь периодически наблюдаются во многих городах мира.

Кислотные дожди известны более 100 лет, однако проблема этих дождей возникла около 20 лет назад.

Источниками кислотных дождей служат газы, содержащие серу и азот. Наиболее важные из них: SO₂, NO_х, H₂S. Кислотные дожди возникают вследствие неравномерного распределения этих газов в атмосфере. Например, концентрация SO₂ (мкг/м³) обычно таковы: в городе 50…1000, на территории около города в радиусе около 50 км 10…50, в радиусе около 150 км 0,1…2, над океаном 0,1.

Основными реакциями в атмосфере являются: I вариант: SO₂ ОН →НSOз; НSОз ОН → H₂SO₄ (молекулы в атмосфере быстро конденсируются в капли); II вариант: SO₂ hv → SO₂* (SO₂*– активированная молекула диоксида серы); SO₂ O₂ → SO₄; SO₄ О₂ → SOз Оз; SOз Н₂O -→H₂SO₄. Реакции обеих вариантов в атмосфере идут одновременно. Для сероводорода характерна реакция H₂S O₂ → SO₂ Н₂O и далее I или II вариант реакции.

Источниками поступления соединений серы в атмосферу являются: естественные (вулканическая деятельность, действия микроорганизмов и др.) 31…41 %, антропогенные (ТЭС, промышленность и др.) 59…69 %; всего поступает 91…112 млн. т в год.

Концентрации соединений азота (мкг/м³) составляют: в городе 10…100, на территории около города в радиусе 50км 0,25…2,5, над океаном 0,25.

Из соединений азота основную долю кислотных дождей дают N0 и N02. В атмосфере возникают реакции: 2NO О₂ → 2NO₂, NO₂ ОН → HNO₃. Источниками соединений азота являются: естественные (почвенная эмиссия, грозовые разряды, горение биомассы и др.) 63 %, антропогенные (ТЭС, автотранспорт, промышленность) 37 %; всего поступает 51…61 млн. т в год.

Серная и азотная кислоты поступают в атмосферу также в виде тумана и паров от промышленных предприятий и автотранспорта. В городах их концентрация достигает 2 мкг/м³.

Соединения серы и азота, попавшие в атмосферу, вступают в химическую реакцию не сразу, сохраняя свои свойства соответственно, в течение 2 и 8… 10 суток. За это время они могут вместе с атмосферным воздухом пройти расстояния 1000…2000 км и лишь после этого выпадают с осадками на земную поверхность.

Различают два вида седиментации: влажная и сухая. Влажная – это выпадение кислот, растворенных в капельной влаге, она возникает при влажности воздуха 100,5 %; сухая –реализуется в тех случаях, когда кислоты присутствуют в атмосфере в виде капель диаметром около 0,1 мкм. Скорость седиментации в этом случае весьма мала и капли могут проходить большие расстояния (следы серной кислоты обнаружены даже на Северном полюсе).

Различают прямое и косвенное воздействие кислотных осадков на человека. Прямое воздействие обычно не представляет опасности, так как концентрация кислот в атмосферном воздухе не превышает 0,1 мг/м³, т. е. находится на уровне ПДК (ПДКсс = 0,1 и ПДКмр =0,3 мг/м³ для H₂S0₄). Такие концентрации нежелательны для детей и астматиков.

Прямое воздействие опасно для металлоконструкций (коррозия со скоростью до 10 мкм/год), зданий, памятников и т. д. особенно из песчаника и известняка в связи с разрушением карбоната кальция.

Наибольшую опасность кислотные осадки представляют при попадании в водоемы и почву, что приводит к уменьшению рН воды (рН = 7 –нейтральная среда). От значения рН воды зависит растворимость алюминия и тяжелых металлов в ней и, следовательно, их накопление в корнеплодах, а затем и в организме человека. При изменении рН воды меняется структура почвы и снижается ее плодородие. Снижение рН питьевой воды способствует поступлению в организм человека указанных выше металлов и их соединений.

В нашей стране повышенная кислотность осадков (рН == 4…5,5) отмечается в отдельных промышленных регионах. Наиболее неблагополучны города Тюмень, Тамбов, Архангельск, Северодвинск, Вологда, Петрозаводск,Омск и др. Плотность выпадения осадков серы, превышающая 4 т/(км∙год), зарегистрирована в 22 городах страны, а более 8…12 т/(км²∙год)) в городах: Алексин, Новомосковск, Норильск, Магнитогорск.

Состояние и состав атмосферы определяют во многом величину солнечной радиации в тепловом балансе Земли. На ее долю приходится основная часть поступающей в биосферу теплоты:

Экранирующая роль атмосферы в процессах передачи теплоты от Солнца к Земле и от Земли в космос влияет на среднюю температуру биосферы, которая длительное время находилась на уровне около 15°С. Расчеты показывают, что при отсутствии атмосферы средняя температура биосферы составляла бы приблизительно –15° С.

Основная доля солнечной радиации передается к поверхности Земли в оптическом диапазоне излучений, а отраженная от земной поверхности – инфракрасном (ИК). Поэтому доля отраженной лучистой энергии, поглощаемой атмосферой, зависит от количества многоатомных минигазов (СО₂, Н₂О, СН₄, Оз и др.) и пыли в ее составе. Чем выше концентрация минигазов и пыли в атмосфере, тем меньше доля отраженной солнечной радиации уходит в космическое пространство, тем больше теплоты задерживается в биосфере за счет парникового эффекта. ИК-излучение поглощается метаном, фреонами, озоном, оксидом диазота и т. п. в диапазоне длины волн 1…9 мкм, а парами воды и углекислым газом при длине волн 12 мкм и более. В последние годы наметилась тенденция к значительному росту концентраций СО₂, СН₄, N₂O и других газов в атмосфере.

Аналогично изменяются концентрации метана, оксида диазота, озона и других газов. Рост концентраций СО₂ в атмосфере происходит вследствие уменьшения биомассы Земли и увеличения техногенных поступлений.

Источниками техногенных парниковых газов являются: теплоэнергетика, промышленность и автотранспорт, они выделяют СО₂; химические производства, утечки из трубопроводов, гниение мусора и отходов животноводства определяют поступления СН₄; холодильное оборудование, бытовая химия –фреонов; автотранспорт, ТЭС, промышленность –оксидов азота и т. п.

В результате в биосферу дополнительно поступает теплота порядка 70∙10²⁰ Дж/год, при этом на долю отдельных газов приходится: СО₂ – 50 %, фреонов – 15, Оз –5, СН₄ –20, N₂О (оксид диазота) – 10 %. Доля парникового эффекта в нагреве биосферы в 16,6 раза больше доли других источников антропогенного поступления теплоты.

Рост концентраций минигазов в атмосфере и как следствие повышение доли теплоты ИК-излучения, задерживаемой атмосферой, неизбежно сопровождается ростом температуры поверхности Земли. В период с 1880 по 1940 г. средняя температура в северном полушарии возросла на 0,4 °С, а в период до 2030 г. она может повыситься еще на 1,5–4,5 °С. Это весьма опасно для островных стран и территорий, расположенных ниже уровня моря. Есть прогнозы, что к 2050 г. уровень моря может повыситься на 25–40 см, а к 2100 – на 2 м, что приведет к затоплению 5 млн. км² суши, т. е. 3 % суши и 30 % всех урожайных земель планеты.

Парниковый эффект в атмосфере–довольно распространенное явление и на региональном уровне. Антропогенные источники теплоты (ТЭС, транспорт, промышленность), сконцентрированные в крупных городах и промышленных центрах, интенсивное поступление парниковых газов и пыли, устойчивое состояние атмосферы создают около городов пространства радиусом 50 км и более с повышенными на 1–5°Стемпературами и высокими концентрациями загрязнений. Эти зоны (купола) над городами хорошо просматриваются из космического пространства. Они разрушаются лишь при интенсивных движениях больших масс атмосферного воздуха.

Техногенные загрязнения атмосферы не ограничиваются приземной зоной. Определенная часть примесей поступает в озоновый слой и разрушает его. Разрушение озонового слоя опасно для биосферы, так как оно сопровождается значительным повышением доли ультрафиолетового излучения с длиной волны менее 290 нм, достигающего земной поверхности. Эти излучения губительны для растительности, особенно для зерновых культур, представляют собой источник канцерогенной опасности для человека, стимулируют рост глазных заболеваний.

Основными веществами, разрушающими озоновый слой, являются соединения хлора, азота. По оценочным данным, одна молекула хлора может разрушить до 10⁵ молекул озона, одна молекула оксидов азота –до 10 молекул.

Источниками поступления соединений хлора и азота в озоновый слой могут быть: вулканические газы; технологии с применением фреонов; атомные взрывы; самолеты («Конкорд», военные), в выхлопных газах которых содержатся до 0,1 % общей массы газов соединения NО и NО₂; ракеты, содержащие в выхлопных газах соединения азота и хлора. Состав выхлопных газов космических систем (т) на высоте О…50 км приведен ниже:

Значительное влияние на озоновый слой оказывают фреоны, продолжительность жизни которых достигает 100 лет. Источниками поступления фреонов являются: холодильники при нарушении герметичности контура переноса теплоты; технологии с использованием фреонов; бытовые баллончики для распыления различных веществ и т. п.

По оценочным данным, техногенное разрушение озонового слоя к 1973 г. достигло 0,4… 1 %; к 2000 г. ожидается 3 %, к 2050 г.– 10 %. Ядерная война может истощить озоновый слой на 20–70 %. Заметные негативные изменения в биосфере ожидаются при истощении озонового слоя на 8…10 % общего запаса озона в атмосфере, составляющего около 3 млрд. т. Заметим, что один запуск космической системы «Шаттл» сопровождается разрушением около 0,3 % озона, что составляет около 10⁷ т озона.

В результате антропогенного воздействия на атмосферу возможны следующие негативные последствия:

– превышение ПДК многих токсичных веществ (СО, NO₂, SO₂, СnНm, бенз(а)пирена, свинца, бензола и др.) в городах и населенных пунктах;

– образование смога при интенсивных выбросах NO_x, С_nН_m;

– выпадение кислотных дождей при интенсивных выбросахSO_x, NO_x;

– появление парникового эффекта при повышенном содержании СО₂, NO_x, Оз, СН₄, Н₂О и пыли в атмосфере, что способствует повышению средней температуры Земли;

– разрушение озонового слоя при поступлении NO_x и соединений хлора в него, что создает опасность УФ-облучения.

Загрязнение гидросферы. Потребление воды [2.2] в РФ в 1996 г. достигло 73,2 км³, в том числе на нужды, %:

– производственные–53,1;

– хозяйственно-питьевые–19,1;

– орошение –14,3,

– сельскохозяйственное водоснабжение –4,3;

– прочие –9.

При использовании воду, как правило, загрязняют, а затем сбрасывают в водоемы. Внутренние водоемы загрязняются сточными водами различных отраслей промышленности (металлургической, нефтеперерабатывающей, химической и др.), сельского и жилищно-коммунального хозяйства, а также поверхностными стоками. Основными источниками загрязнений являются промышленность и сельское хозяйство.

Загрязнители делятся на биологические (органические микроорганизмы), вызывающие брожение воды; химические, изменяющие химический состав воды; физические, изменяющие ее прозрачность (мутность), температуру и другие показатели.

Биологические загрязнения попадают в водоемы с бытовыми и промышленными стоками, в основном предприятий пищевой, медико-биологической, целлюлозно-бумажной промышленности. Например, целлюлозно-бумажный комбинат загрязняет воду так же, как город с населением 0,5 млн чел.

Биологические загрязнения оценивают биохимическим потреблением кислорода –БПК. БПК₅ –это количество кислорода, потребляемое за 5 сут микроорганизмами –деструкторами для полной минерализации органических веществ, содержащихся в 1 л воды. Нормативное значение БПК₅ = 5 мг/л. Реальные загрязнения сточных вод таковы, что требуют значений БПК на порядок больше.

Химические загрязнения поступают в водоемы с промышленными, поверхностными и бытовыми стоками. К ним относятся: нефтепродукты, тяжелые металлы и их соединения, минеральные удобрения, пестициды, моющие средства. Наиболее опасны свинец, ртуть, кадмий. Поступление тяжелых металлов (т/год) в Мировой океан следующее:

Физические загрязнения поступают в водоемы с промышленными стоками, при сбросах из выработок шахт, карьеров, при смывах с территорий промышленных зон, городов, транспортных магистралей, за счет осаждения атмосферной пыли. Всего в 1996 г в водоемы страны сброшено 58,9 км³ сточных вод, из них 22,4 км³ загрязненных.

Содержание некоторых загрязняющих веществ (тыс. т) в сточных водах показано ниже:

В результате антропогенной деятельности многие водоемы мира и нашей страны крайне загрязнены. Уровень загрязненности воды по отдельным ингредиентам превышает 30 ПДК. Наиболее высокий уровень загрязненности воды наблюдается в бассейнах рек: Днестр, Печора, Обь, Енисей, Амур, Северная Двина, Волга, Урал. Антропогенное воздействие на гидросферу приводит к следующим негативным последствиям:

– снижаются запасы питьевой воды (около 40 % контролируемых водоемов имеют загрязнения, превышающие 10 ПДК);

– изменяется состояние и развитие фауны и флоры водоемов;

– нарушается круговорот многих веществ в биосфере;

– снижается биомасса планеты и как следствие воспроизводство кислорода.

Опасны не только первичные загрязнения поверхностных вод, но и вторичные, образовавшиеся в результате химических реакций веществ в водной среде. Так, при одновременном попадании весной 1990 г. в р. Белая фенолов и хлоридов образовались диоксины, содержание которых в 147 тыс. раз превысило допустимые значения.

Большую опасность загрязненные сточные воды представляют в тех случаях, когда структура грунта не исключает их попадание в зону залегания грунтовых вод. В ряде случаев до 30…40 % тяжелых металлов из почвы поступает в грунтовые воды.

Загрязнение земель. Нарушение верхних слоев земной коры происходит при: добыче полезных ископаемых и их обогащении; захоронении бытовых и промышленных отходов; проведении военных учений и испытаний и т. п. Почвенный покров существенно загрязняется осадками в зонах рассеивания различных выбросов в атмосфере, пахотные земли – при внесении удобрений и применении пестицидов.

Ежегодно из недр страны извлекается огромное количество горной массы, вовлекается в оборот около трети, используется в производстве около 7 % объема добычи. Большая часть отходов не используется и скапливается в отвалах.

По данным Госкомстата, в 1990 г. 10 тыс. промышленных предприятий образовали 302 млн. т отходов, из них 80 % отходы черной и цветной металлургии. Большая часть отходов шла на переработку, но около 9 млн. т вывозили в места неорганизованного складирования и на городские свалки.

Существенно загрязнение земель в результате седиментации токсичных веществ из атмосферы. Наибольшую опасность представляют предприятия цветной и черной металлургии. Зоны загрязнений их выбросами имеют радиусы около 20–50км, а превышение ПДК достигает 100 раз. К основным загрязнителям относятся никель, свинец, бенз(а)пирен, ртуть и др.

Опасны выбросы мусоросжигающих заводов, содержащие тетра-этилсвинец, ртуть, диоксины, бенз(а)пирен и т. п. Выбросы ТЭС содержат бенз(а)пирен, соединения ванадия, радионуклиды, кислоты и другие токсичные вещества. Зоны загрязнения почвы около трубы имеют радиусы 5 км и более.

В табл. 2.6 приведены основные источники и наиболее распространенные группы веществ химического загрязнения почвы.

Таблица 2.6. Источники и вещества, загрязняющие почву

Интенсивно загрязняются пахотные земли при внесении удобрений и использовании пестицидов. В последние годы многие страны стремились к сокращению применения пестицидов. Так, в США их использование с 1976 по 1993 г. сократилось на 60 %, в России со 150 тыс. т в 1980 г. до 43,7 тыс. т в 1993 г., однако в 1987 г. около 30 % продуктов питания в РФ содержали концентрацию пестицидов, опасную для здоровья человека.

Внесение удобрений компенсирует изъятие растениями из почвы азота, фосфора, калия и других веществ. Однако вместе с удобрениями, содержащими эти вещества, в почву вносятся тяжелые металлы и их соединения, которые содержатся в удобрениях как примеси. К ним относятся: кадмий, медь, никель, свинец, хром и др. Выведение этих примесей из удобрений –трудоемкий и дорогой процесс. Особую опасность представляет использование в качестве удобрений осадков промышленных сточных вод, как правило, насыщенных отходами гальванического и других производств.

Антропогенное воздействие на земную кору сопровождается:

– отторжением пахотных земель или уменьшением их плодородия; по данным ООН, ежегодно выводится из строя около 6 млн. га плодородных земель;

– чрезмерным насыщением токсичными веществами растений, что неизбежно приводит к загрязнению продуктов питания растительного и животного происхождения; в настоящее время до 70 % токсичного воздействия на человека приходится на пищевые продукты;

– нарушением биоценозов вследствие гибели насекомых, птиц, животных, некоторых видов растений;

– загрязнением грунтовых вод, особенно в зоне свалок и сброса сточных вод.

Промышленные предприятия, объекты энергетики, связи и транспорт являются основными источниками энергетического загрязнения промышленных регионов, городской среды, жилищ и природных зон. К энергетическим загрязнениям относят вибрационное и акустическое воздействия, электромагнитные поля и излучения, воздействия радионуклидов и ионизирующих излучений.

Вибрации в городской среде и жилых зданиях, источником которых является технологическое оборудование ударного действия, рельсовый транспорт, строительные машины и тяжелый автотранспорт, распространяются по грунту. Протяженность зоны воздействия вибраций определяется величиной их затухания в грунте, которая, как правило, составляет 1 дБ/м (в водонасыщенных грунтах оно несколько больше). Чаще всего на расстоянии 50–60 м от магистралей рельсового транспорта вибрации затухают. Зоны действия вибраций около кузнечно-прессовых цехов, оснащенных молотами с облегченными фундаментами, значительно больше и могут иметь радиус до 150–200 м. Значительные вибрации и шум в жилых зданиях могут создавать расположенные в них технические устройства (насосы, лифты, трансформаторы и т. п.).

Шум в городской среде и жилых зданиях создается транспортными средствами, промышленным оборудованием, санитарно-техническими установками и устройствами и др. На городских магистралях и в прилегающих к ним зонах уровни звука могут достигать 70–80 дБ А, а в отдельных случаях 90 дБ А и более. В районе аэропортов уровни звука еще выше.

Источники инфразвука могут быть как естественного происхождения (обдувание ветром строительных сооружений и водной поверхности), так и антропогенного (подвижные механизмы с большими поверхностями – виброплощадки, виброгрохоты; ракетные двигатели, ДВС большой мощности, газовые турбины, транспортные средства). В отдельных случаях уровни звукового давления инфразвука могут достигать нормативных значений, равных 90 дБ, и даже превышать их, на значительных расстояниях от источника.

Основными источниками электромагнитных полей (ЭМП) радиочастот являются радиотехнические объекты (РТО), телевизионные и радиолокационные станции (РЛС), термические цехи и участки (в зонах, примыкающих к предприятиям). Воздействие ЭМП промышленной частоты чаще всего связано с высоковольтными линиями (ВЛ) электропередач, источниками постоянных магнитных полей, применяемыми на промышленных предприятиях. Зоны с повышенными уровнями ЭМП, источниками которых могут быть РТО и РЛС, имеют размеры до 100…150 м. При этом даже внутри здании, расположенных в этих зонах, плотность потока энергии, как правило, превышает допустимые значения.

ЭМП промышленной частоты в основном поглощаются почвой, поэтому на небольшом расстоянии (50…100 м) от линий электропередач электрическая напряженность поля падает с десятков тысяч вольт на метр до нормативных уровней. Значительную опасность представляют магнитные поля, возникающие в зонах около ЛЭП токов промышленной частоты, и в зонах, прилегающих к электрифицированным железным дорогам. Магнитные поля высокой интенсивности обнаруживаются и в зданиях, расположенных в непосредственной близости от этих зон.

В быту источниками ЭМП и излучений являются телевизоры, дисплеи, печи СВЧ и другие устройства. Электростатические поля в условиях пониженной влажности (менее 70 %) создают паласы, накидки, занавески и т. д.

Микроволновые печи в промышленном исполнении не представляют опасности, однако неисправность их защитных экранов может существенно повысить утечки электромагнитного излучения. Экраны телевизоров и дисплеев как источники электромагнитного излучения в быту не представляют большой опасности даже при длительном воздействии на человека, если расстояния от экрана превышают 30 см. Однако служащие отделов ЭВМ жалуются на недомогания при регулярной длительной работе в непосредственной близости от дисплеев.

Воздействие ионизирующего излучения на человека может происходить в результате внешнего и внутреннего облучения. Внешнее облучение вызывают источники рентгеновского и γ-излучения, потоки протонов и нейтронов. Внутреннее облучение вызывают α и β-частицы, которые попадают в организм человека через органы дыхания и пищеварительный тракт.

Основные источники ионизирующего облучения человека в окружающей среде и средние эквивалентные дозы облучения приведены ниже (в скобках указаны дозы для населения РФ на равнинной местности):

Естественный фон

космическое облучение 320(300)

облучение от природных источников внешнее 350 (320)

внутреннее 2000 (1050)

Антропогенные источники

медицинское обслуживание 400…700 (1500)

ТЭС в радиусе 20 км 3…5

АЭС в радиусе 10 км 1,35

радиоактивные осадки (главным образом последствия

испытаний ядерного оружия в атмосфере) 75 200

телевизоры, дисплеи 4–5* при/=2м

керамика, стекло 10

авиационный транспорт на высоте 12 км 5 мкЗв/ч

*Доза облучения увеличивается с уменьшением расстояния l до экрана. При l=10см. доза возрастает до 250…500 мкЗв/год.

Для человека, проживающего в промышленно развитых регионах РФ, годовая суммарная эквивалентная доза облучения из-за высокой частоты рентгенодиагностических обследований достигает 3000 ..3500 мкЗ в/год (средняя на Земле доза облучения равна 2400 мкЗв/год). Для сравнения предельно допустимая доза для профессионалов (категория А) составляет 50·10³ мкЗв/год.

Доза облучения, создаваемая антропогенными источниками (за исключением облучений при медицинских обследованиях), невелика по сравнению с естественным фоном ионизирующего облучения, что достигается применением средств коллективной защиты. В тех случаях, когда на объектах экономики нормативные требования и правила радиационной безопасности не соблюдаются, уровни ионизирующего воздействия резко возрастают.

Рассеивание в атмосфере радионуклидов, содержащихся в выбросах, приводит к формированию зон загрязнения около источника выбросов. Обычно зоны антропогенного облучения жителей, проживающих вокруг предприятий по переработке ядерного топлива на расстоянии до 200 км, колеблются от 0,1 до 65 % естественного фона излучения.

Миграция радионуклидов в водоемах и грунте значительно сложнее, чем в атмосфере Это обусловлено не только параметрами процесса рассеивания, но и склонностью радионуклидов к концентрации в водных организмах, к накоплению в почве. Приведем распределение (%) отдельных радиоизотопов между составляющими пресноводного водоема:

Эти данные свидетельствуют о том, что вода, составляющая 85 % массы Земли, содержит лишь 27 % радиоизотопов, а биомасса, составляющая 0,1 %, накапливает до 28 % радиоизотопов.

Миграция радиоактивных веществ в почве определяется в основном ее гидрологическим режимом, химическим составом почвы и радионуклидов. Меньшей сорбционной емкостью обладают песчаная почва, большей–глинистая, суглинки и черноземы. Высокой прочностью удержания в почве обладают ⁹⁰Sr и ¹³⁷Cs. Ориентировочные значения радиоактивного загрязнения сухой массы культурных растений следующие (Бк/кг):

Эти загрязнения, обусловленные глобальными поступлениями радиоактивных веществ в почву, не превышают допустимые уровни. Опасность возникает лишь в случаях произрастания культур в зонах с повышенными радиоактивными загрязнениями.

Опыт ликвидации последствий аварии на Чернобыльской АЭС показывает, что ведение сельскохозяйственного производства недопустимо на территориях при плотности загрязнения выше 80 Ки/км², а на территориях, загрязненных до 40…50 Ки/км², необходимо ограничивать производство семенных и технических культур, а также кормов для молодняка и откормочного мясного скота. При плотности загрязнения 15…20 Ки/км по ¹³⁷Cs сельскохозяйственное производство вполне допустимо.

Уровень радиоактивности в жилом помещении зависит от строительных материалов: в кирпичном, железобетонном, шлакоблочном доме он всегда в несколько раз выше, чем в деревянном. Газовая плита привносит в дом не только токсичные газы NOx, CO и другие, включая канцерогены, но и радиоактивные газы. Поэтому уровень радиоактивности на кухне может существенно превосходить фоновый при работающей газовой плите.

В закрытом, непроветриваемом помещении человек может подвергаться воздействию радона-222 и радона-220, которые непрерывно высвобождаются из земной коры. Поступая через фундамент, пол, из воды или иным путем, радон накапливается в изолированном помещении. Средние концентрации радона обычно составляют (кБк/м³): в ванной комнате 8,5, на кухне 3, в спальне 0,2. Концентрация радона на верхних этажах зданий обычно ниже, чем на первом этаже. Избавиться от избытка радона можно проветриванием помещения.

В этом отношении поучителен опыт Швеции: с начала 50-х годов в стране проводится кампания по экономии энергии, в том числе путем уменьшения проветривания помещений. В результате средняя концентрация радона в помещениях возросла с 43 до 133 Бк/м³ при снижении воздухообмена с 0,8 до 0,3 м³/ч. По оценкам, на каждый 1 ГВт/год электроэнергии, сэкономленной за счет уменьшения проветривания помещений, шведы получили дополнительную коллективную дозу облучения в 5600 чел.·Зв.

Из рассмотренных энергетических загрязнений в современных условиях наибольшее негативное воздействие на человека оказывают радиоактивное и акустическое загрязнения.

Производственная среда –это часть техносферы, обладающая повышенной концентрацией негативных факторов. Основными носителями травмирующих и вредных факторов в производственной среде являются машины и другие технические устройства, химически и биологически активные предметы труда, источники энергии, нерегламонтированные действия работающих, нарушения режимов и организации деятельности, а также отклонения от допустимых параметров микроклимата рабочей зоны.

Травмирующие и вредные факторы подразделяют на физические, химические, биологические и психофизиологические. Физические факторы –движущиеся машины и механизмы, повышенные уровни шума и вибраций, электромагнитных и ионизирующих излучений, недостаточная освещенность, повышенный уровень статического электричества, повышенное значение напряжения в электрической цепи и другие; химические –вещества и соединения, различные по агрегатному состоянию и обладающие токсическим, раздражающим, сенсибилизирующим, канцерогенным и мутагенным воздействием на организм человека и влияющие на его репродуктивную функцию; биологические–патогенные микроорганизмы (бактерии, вирусы и др.) и продукты их жизнедеятельности, а также животные и растения; психофизиологические–физические перегрузки (статические и динамические) и нервно-психические (умственное перенапряжение, перенапряжение анализаторов, монотонность труда, эмоциональные перегрузки).

Травмирующие и вредные факторы производственной среды, характерные для большинства современных производств, приведены в табл. 2.7.

Таблица 2.7. Негативные факторы производственной среды

Примечание. В тех случаях, когда в рабочей зоне не обеспечены комфортные условия труда, источником физических вредных факторов могут быть повышенная или пониженная температура воздуха рабочей зоны, повышенное или пониженное атмосферное давление, повышенные влажность и скорость движения воздуха, неправильная организация освещения (недостаточная освещенность, повышенная яркость, пониженная контрастность, блесткость, повышенная пульсация светового потока). Вредные воздействия возникают также при недостатке кислорода в воздухе рабочей зоны.

Конкретные производственные условия характеризуются совокупностью негативных факторов, а также различаются по уровням вредных факторов и риску проявления травмирующих факторов.

К особо опасным работам на промышленных предприятиях относят:

– монтаж и демонтаж тяжелого оборудования массой более 500 кг;

– транспортирование баллонов со сжатыми газами, кислот, щелочных металлов и других опасных веществ;

– ремонтно-строительные и монтажные работы на высоте более 1,5 м с применением приспособлений (лестниц, стремянок и т. п.), а также работы на крыше;

– земляные работы в зоне расположения энергетических сетей;

– работы в колодцах, тоннелях, траншеях, дымоходах, плавильных и нагревательных печах, бункерах, шахтах и камерах;

– монтаж, демонтаж и ремонт грузоподъемных кранов и подкрановых путей; такелажные работы по перемещению тяжеловесных и крупногабаритных предметов при отсутствии подъемных кранов;

– гидравлические и пневматические испытания сосудов и изделий;

– чистка и ремонт коллов, газоходов, циклонов и другого оборудования котельных установок, а также ряд других работ.

Р и с . 2.2. Статистическая кривая динамики травматизма строителей

Источниками негативных воздействий на производстве являются не только технические устройства. На уровень травматизма оказывают влияние психофизическое состояние и действия работающих. На рис. 2.2 показаны статистические данные (А.В. Невский) о травматизме у строителей в зависимости от их трудового стажа. Характер изменения травматизма в начале трудовой деятельности I обусловлен отсутствием достаточных знаний и навыков безопасной работы в первые трудовые дни и последующим приобретением этих навыков. Рост уровня травматизма при стаже 2…7 лет (II) объясняется во многом небрежностью, халатностью и сознательным нарушением требований безопасности этой категорией работающих. При стаже 7…21 г. динамика травматизма (III) определяется приобретением профессиональных навыков, осмотрительностью, правильным отношением работающих к требованиям безопасности. Для зоны II характерно некоторое повышение травматизма, как правило, обусловленное ухудшением психофизического состояния работающих.

Воздействие негативных факторов производственной среды приводит к травмированию и профессиональным заболеваниям работающих.

Основными травмирующими факторами в машиностроении являются (%): оборудование (41,9), падающие предметы (27,7), падение персонала (11,7), заводской транспорт (10), нагретые поверхности (4,6), электрический ток (1,6), прочие (2).

К наиболее травмоопасным профессиям в народном хозяйстве относят (%): водитель (18,9), тракторист (9,8), слесарь (6,4), электромонтер (6,3), газомонтер (6,3), газоэлектросварщик (3,9), разнорабочий (3,5).

Профессиональные заболевания возникают, как правило, у длительно работающих в запыленных или загазованных помещениях: у лиц, подверженных воздействию шума и вибраций, а также занятых тяжелым физическим трудом. В 1987 г. распределение профессиональных заболеваний в России составило (%): заболевания органов дыхания (29,2), вибрационная болезнь (28), заболевания опорно-двигательного аппарата (14,4), заболевания органов слуха (10,8), кожные заболевания (5,9), заболевания органов зрения (2,2), прочие (9,5).

Чрезвычайные ситуации возникают при стихийных явлениях (землетрясениях, наводнениях, оползнях и т. п.) и при техногенных авариях. В наибольшей степени аварийность свойственна угольной, горнорудной, химической, нефтегазовой и металлургической отраслям промышленности, геологоразведке, объектам котлонадзора, газового и подъемно-транспортного хозяйства, а также транспорту. Сведения о ЧС техногенного характера в РФ приведены в табл. 2.8.

Таблица 2.8. Сведения о чрезвычайных ситуациях техногенного характера в России [2.2]

Возникновение чрезвычайных ситуаций в промышленных условиях и в быту часто связано с разгерметизацией систем повышенного давления (баллонов и емкостей для хранения или перевозки сжатых, сжиженных и растворенных газов, газо- и водопроводов, систем теплоснабжения и т. п.).

Причинами разрушения или разгерметизации систем повышенного давления могут быть: внешние механические воздействия; старение систем (снижение механической прочности); нарушение технологического режима; ошибки обслуживающего персонала; конструкторские ошибки; изменение состояния герметизируемой среды; неисправности в контрольно-измерительных, регулирующих и предохранительных устройствах и т. п.

Разрушение или разгерметизация систем повышенного давления в зависимости от физико-химических свойств рабочей среды может привести к появлению одного или комплекса поражающих факторов:

– ударная волна (последствия –травматизм, разрушение оборудования и несущих конструкций и т. д.);

– возгорание зданий, материалов и т. п. (последствия –термические ожоги, потеря прочности конструкций и т. д.);

– химическое загрязнение окружающей среды (последствия – удушье, отравление, химические ожоги и т. д.);

– загрязнение окружающей среды радиоактивными веществами.

Чрезвычайные ситуации возникают также в результате нерегламентированного хранения и транспортирования взрывчатых веществ, легковоспламеняющихся жидкостей, химических и радиоактивных веществ, переохлажденных и нагретых жидкостей и т. п. Следствием нарушения регламента операций являются взрывы, пожары, проливы химически активных жидкостей, выбросы газовых смесей.

При взрывах поражающий эффект возникает в результате воздействия элементов (осколков) разрушенной конструкции, повышения давления в замкнутых объемах, направленного действия газовой или жидкостной струйки, действия ударной волны, а при взрывах большой мощности (например, ядерный взрыв) вследствие светового излучения и электромагнитного импульса [2.1].

Наибольшую опасность представляют аварии, на объектах ядерной энергетики и химического производства. Так, авария на четвертом энергоблоке Чернобыльской АЭС в первые дни после аварии привела к повышению уровней радиации над естественным фоном до 1000… 1500 раз в зоне около станции и до 10…20 раз в радиусе 200…250 км. При авариях все продукты ядерного деления высвобождаются в виде аэрозолей (за исключением редких газов и йода) и распространяются в атмосфере в зависимости от силы и направления ветра. Размеры облака в поперечнике могут изменяться от 30 до 300м, а размеры зон загрязнения в безветренную погоду могут иметь радиус до 180 км при мощности реактора 100 МВт.

Одной из распространенных причин пожаров и взрывов особенно на объектах нефтегазового и химического производства и при эксплуатации средств транспорта являются разряды статического электричества. Статическое электричество –совокупность явлений, связанных с образованием и сохранением свободного электрического заряда на поверхности и в объеме диэлектрических и полупроводниковых веществ. Причиной возникновения статического электричества являются процессы электризации.

Естественное статическое электричество образуется на поверхности облаков в результате сложных атмосферных процессов. Заряды атмосферного (естественного) статического электричества образуют потенциал относительно Земли в несколько миллионов вольт, приводящий к поражениям молнией.

В промышленности процессы электризации возникают при дроблении, измельчении, обработке давлением и резанием, разбрызгивании (распылении), просеивании и фильтрации материалов-диэлектриков и полупроводников, т. е. во всех процессах, сопровождающихся трением (перекачка, транспортирование, слив жидкостей-диэлектриков и т. д.). Величина потенциалов зарядов искусственного статического электричества значительно меньше атмосферного.

Искровые разряды искусственного статического электричества – частые причины пожаров, а искровые разряды атмосферного статического электричества (молнии) –частые причины более крупных чрезвычайных ситуаций. Они могут стать причиной как пожаров, так и механических повреждений оборудования, нарушений на линиях связи и энергоснабжения отдельных районов.

Большую опасность разряды статического электричества и искрение в электрических цепях создают в условиях повышенного содержания горючих газов (например, метана в шахтах, природного газа в жилых помещениях) или горючих паров и пылей в помещениях.

В чрезвычайных ситуациях проявление первичных негативных факторов (землетрясение, взрыв, обрушение конструкций, столкновение транспортных средств и т. п.) может вызвать цепь вторичных негативных воздействий (эффект «домино») –пожар, загазованность или затопление помещений, разрушение систем повышенного давления, химическое, радиоактивное и бактериальное воздействие и т. п. Последствия (число травм и жертв, материальный ущерб) от действия вторичных факторов часто превышают потери от первичного воздействия. Характерным примером этому является авария на ЧернобыльскойАЭС. Причины, вид и последствия от некоторых аварий приведены в табл. 2.9.

Основными причинами крупных техногенных аварий являются:

_ отказы технических систем из-за дефектов изготовления и нарушений режимов эксплуатации; многие современные потенциально опасные производства спроектированы так, что вероятность крупной аварии на них весьма высока и оценивается величиной риска 10 и более;

_ ошибочные действия операторов технических систем; статистические данные показывают, что более 60% аварий произошло в результате ошибок обслуживающего персонала;

_ концентрация различных производств в промышленных зонах без должного изучения их взаимовлияния;

_ высокий энергетический уровень технических систем;

– внешние негативные воздействия на объекты энергетики, транспорта и др.

Таблица 2.9. Причины и последствия некоторых аварий

Анализ совокупности негативных факторов, действующих в настоящее время в техносфере, показывает, что приоритетное влияние имеют антропогенные негативные воздействия, среди которых преобладают техногенные. Они сформировались в результате преобразующей деятельности человека и изменений в биосферных процессах, обусловленных этой деятельностью. Большинство факторов носит характер прямого воздействия (яды, шум, вибрации и т. п.). Однако в последние годы широкое распространение получают вторичные факторы (фотохимический смог, кислотные дожди и др.), возникающие в среде обитания в результате химических или энергетических процессов взаимодействия первичных факторов между собой или с компонентами биосферы.

Уровни и масштабы воздействия негативных факторов постоянно нарастают и в ряде регионов техносферы достигли таких значений, когда человеку и природной среде угрожает опасность необратимых деструктивных изменений. Под влиянием этих негативных воздействий изменяется окружающий нас мир и его восприятие человеком, происходят изменения в процессах деятельности и отдыха людей, в организме человека возникают патологические изменения и т. п.

Практика показывает, что решить задачу полного устранения негативных воздействий в техносфере нельзя. Для обеспечения защиты в условиях техносферы реально лишь ограничить воздействие негативных факторов их допустимыми уровнями с учетом их сочетанного (одновременного) действия. Соблюдение предельно допустимых уровней воздействия – один из основных путей обеспечения безопасности жизнедеятельности человека в условиях техносферы.

ВОЗДЕЙСТВИЕ НЕГАТИВНЫХ ФАКТОРОВ НА ЧЕЛОВЕКА И ТЕХНОСФЕРУ

Человеку необходимы постоянные сведения о состоянии и изменении внешней среды, переработка этой информации и составление программ жизнеобеспечения. Возможность получать информацию об окружающей среде, способность ориентироваться в пространстве и оценивать свойства окружающей среды обеспечиваются анализаторами (сенсорными системами). Они представляют собой системы ввода информации в мозг для анализа этой информации.

В коре головного мозга–высшем звене центральной нервной системы (ЦНС) – информация, поступающая из внешней среды, анализируется и осуществляется выбор или разработка программы ответной реакции, т. е. формируется информация об изменении организации жизненных процессов таким образом, чтобы это изменение не привело к повреждению и гибели организма. Например, в ответ на повышение температуры внешней среды, которое может привести к повышению температуры тела и далее к необратимым изменениям в органах (коре головного мозга, органах зрения, почках), возникают реакции компенсаторного характера. Они могут быть поведенческими –внешними (уход в более прохладное место) или внутренними (снижение выработки теплопродукции, повышение теплоотдачи).

Датчиками сенсорных систем являются специфические структурные нервные образования, называемые рецепторами. Они представляют собой окончания чувствительных (афферентных) нервных волокон, способные возбуждаться при действии раздражителя. Часть из них воспринимает изменения в окружающей среде (экстероцепторы), а часть – во внутренней среде организма (интероцепторы). Выделяют группу рецепторов, расположенных в скелетных мышцах, сухожилиях и сигнализирующих о тонусе мышц (проприоцепторы).

В зависимости от природы раздражителя рецепторы подразделяют на несколько групп:

– механорецепторы, представляющие собой периферические отделы соматической, скелетно-мышечной и вестибулярной систем; к ним относятся фонорецепторы, вестибулярные, гравитационые, а также тактильные рецепторы кожи и опорно-двигательного аппарата, барорецепторы сердечно-сосудистой системы;

– терморецепторы, воспринимающие температуру как внутри организма, так и в окружающей организм среде; они объединяют рецепторы кожи и внутренних органов, а также центральные термочувствительные нейроны в коре мозга;

– хеморецепоторы, реагирующие на воздействие химических веществ; они включают рецепторы вкуса и обоняния, сосудистые и тканевые рецепторы (например, глюкорецепторы, воспринимающие изменение уровня сахара в крови);

– фоторецепторы, воспринимающие световые раздражители;

– болевые рецепторы, которые выделяются в особую группу; они могут возбуждаться механическими, химическими и температурными раздражителями.

Согласно психофизиологической классификации рецепторов по характеру ощущений различают зрительные, слуховые, обонятельные, осязательные рецепторы, рецепторы боли, рецепторы положения тела в пространстве (проприоцепторы и вестибулорецепторы).

Морфологически рецепторы представляют собой клетку, снабженную подвижными волосками или ресничками (подвижными антеннами), обеспечивающими чувствительность рецепторов. Так, для возбуждения фоторецепторов достаточно 5…10 квантов света, а для обонятельных рецепторов – одной молекулы вещества.

При длительном воздействии раздражителя происходит адаптация рецептора и его чувствительность снижается: однако, когда действие постоянного раздражителя прекращается, чувствительность рецепции растет снова. Для адаптации рецепторов нет единого общего закона, и в каждой сенсорной системе может быть свое сочетание факторов, определяющих изменение возбудительного процесса в анализаторе. Различают быстро адаптирующиеся (тактильные, барорецепторы) и медленно адаптирующиеся рецепторы (хеморецепторы, фоторецепторы). Вестибулорецепторы и проприоцепторы не адаптируются.

Полученная рецепторами информация, закодированная в нервных импульсах, передается по нервным путям в центральные отделы соответствующих анализаторов и используется для контроля со стороны нервной системы, координирующей работы исполнительных органов. Иногда поступающая информация непосредственно переключается на исполнительные органы. Такой принцип переработки информации заложен в основу многих безусловных рефлексов (врожденных, наследственно передающихся). Например, сокращение мышц конечностей, раздражаемых электрическим током, теплотой или химическими веществами, вызывает реакцию удаления конечности от раздражителя. Вместе с тем каждый безусловный рефлекс также представляет собой сложную многокомпонентную реакцию в ответ на адекватное раздражение.

При длительном воздействии раздражителя на основе приобретенного опыта формируются условные рефлексы. Они непостоянны, вырабатываются на базе безусловных. Для образования условного рефлекса необходимо сочетание во времени какого-либо изменения среды, воспринятого корой больших полушарий, подкрепленного безусловным рефлексом.

Характер изменений в организме зависит от продолжительности внешних воздействий. Например, кратковременное снижение концентрации кислорода во вдыхаемом воздухе вызывает лишь учащение дыхания и увеличение скорости кровотока, чем и обеспечивается снабжение тканей кислородом. При компенсации длительно действующего гипоксического фактора (кислородного голодания) участвуют совсем другие механизмы. У человека в горах повышается транспортная функция крови (увеличивается количество эритроцитов и изменяются кислородсвязывающие свойства гемоглобина), усиливается анаэробное дыхание, повышается активность ферментов.

В большинстве случаев изменения в организме в ответ на состояние внешней среды происходят при участии нескольких анализаторов и невозможно провести четкие границы между ними, особенно на уровне центральной нервной системы. Например, в регуляции позы участвуют вестибулярный аппарат, гравирецепторы и проприоцепторы мышц, тактильные рецепторы кожи, рецепторы органа зрения. Поэтому те участки нервной системы, в которых происходит синтез первичной информации, ее окончательный анализ и сравнение полученного результата с ожидаемым (так называемое опознание образов), функционируют как единое целое. В этом случае разделение анализаторных систем невозможно еще и потому, что все они имеют один и тот же исполнительный механизм – опорно-двигательный аппарат.

Человек обладает рядом специализированных периферических образований – органов чувств, обеспечивающих восприятие действующих на организм внешних раздражителей (из окружающей среды). К ним относятся органы зрения, слуха, обоняния, вкуса, осязания. Не следует смешивать понятия «орган чувств» и «рецептор», например, глаз –это орган зрения, а сетчатка –фоторецептор, один из компонентов органа зрения. Помимо сетчатки в состав органа зрения входят преломляющие среды глаза, различные его оболочки, мышечный аппарат. Понятие «орган чувств» в значительной мере условно, так как сам по себе он не может обеспечить ощущение. Для возникновения субъективного ощущения необходимо, чтобы возбуждение, возникшее в рецепторах, поступило в центральную нервную систему – специальные отделы коры больших полушарий, так как именно с деятельностью высших отделов головного мозга связано возникновение субъективных ощущений.

Органы зрения играют исключительную роль в жизни человека. Посредством зрения человек познает форму, величину, цвет предмета, направление и расстояние, на котором он находится. Зрительный анализатор – это глаза, зрительные нервы и зрительный центр, расположенный в затылочной доле коры головного мозга.

Глаз представляет собой сложную оптическую систему (рис. 3.1). Глазное яблоко имеет форму шара с тремя оболочками: наружная, толстая оболочка называется белковой, или склерой, а ее передняя прозрачная часть–роговицей. Внутрь от белковой оболочки расположена вторая–сосудистая оболочка. Ее передняя часть, лежащая позади роговицы, называется радужкой, в центре которой имеется отверстие, именуемое зрачком. Радужка играет роль диафрагмы. Сзади радужной оболочки, против зрачка, расположен хрусталик, который можно сравнить с двояковыпуклой оптической линзой. Между роговицей и радужкой, а также между радужкой и хрусталиком расположены соответственно передняя и задняя камеры глаза. В них находится прозрачная, богатая питательными веществами, жидкость, снабжающая ими роговицу и хрусталик, которые лишены кровеносных сосудов. За хрусталиком, заполняя всю полость глаза, находится стекловидное тело.

Лучи света, попадая в глаз, проходят через роговицу, хрусталик и стекловидное тело, т. е. через три преломляющие прозрачные среды, и попадают на внутреннюю оболочку глаза – сетчатку, в ней находятся светочувствительные рецепторы–палочки (130 млн.) и колбочки (7 млн.).

Свет, проникающий в глаз, воздействует на фотохимическое вещество элементов сетчатки и разлагает его. Достигнув определенной концентрации, продукты распада раздражают нервные окончания, заложенные в палочках и колбочках. Возникающие при этом импульсы по волокнам зрительного нерва поступают в нервные клетки зрительного бугра и человек видит цвет, форму и величину предметов.

Функции палочек и колбочек различны: колбочки обеспечивают так называемое дневное зрение, «ночное» же зрение осуществляется с помощью палочек. Разрешающая способность палочек и колбочек различна; колбочки позволяют четко различать мелкие детали. Цветное зрение осуществляется исключительно через колбочковый аппарат, палочки цвета не воспринимают и дают ахроматические изображения.

Чтобы видеть форму предмета, надо четко различать его границы, очертания. Эта способность глаза характеризуется остротой зрения. Острота зрения измеряется минимальным углом (от 0,5 до 10°), при котором две точки на расстоянии 5 м еще воспринимаются отдельно.

Согласованное движение глаз совершается с помощью трех пар мышц, вращающих глазное яблоко, и вследствие этого зрительные оси обоих глаз всегда направлены на одну точку фиксации.

Глаз чувствителен к видимому диапазону спектра электромагнитных колебаний (380–770 нм).

Слух – способность организма воспринимать и различать звуковые колебания. Эта способность воплощается слуховым анализатором. Человеческому уху доступна область звуков, механических колебаний с частотой 16…20 000 Гц.

Орган слуха – ухо представляет собой воспринимающую часть звукового анализатора (рис. 3.2). Оно имеет три отдела: наружное, среднее и внутреннее ухо. Наружное ухо состоит из ушной раковины и наружного слухового прохода, затянутого упругой барабанной перепонкой, отделяющей среднее ухо. Ушная раковина и слуховой проход служат для улучшения приема звука высоких частот. Они способны усиливать звук с частотой 2000…5000 Гц на 10…20 дБ, и это обстоятельство определяет повышенную опасность звуков указанного диапазона частот.

В полости среднего уха расположены так называемые слуховые косточки: молоточек, наковальня и стремячко, связанные как бы в одну цепь. Они служат для передачи звуковых колебаний от барабанной перепонки во внутреннее ухо, где расположен специальный, воспринимающий звук, орган, называемый кортиевым. В среднем ухе амплитуда колебаний уменьшается, а мышца среднего уха обеспечивает защиту от звуков низкой частоты. Полость среднего уха сообщается с полостью носоглотки с помощью евстахиевой трубы, по которой во время глотания воздух проходит в полость среднего уха.

Внутреннее ухо отличается наиболее сложным устройством. Оно состоит из трех частей: улитки, трех полукружных каналов и мешочков преддверия. Улитка воспринимает звуковые раздражения, а мешочки преддверия и полукружные каналы –раздражения, возникающие от перемены положения тела в пространстве.

Звуковые волны проникают в слуховой проход, приводят в движение барабанную перепонку и через цепь слуховых косточек передаются в полость улитки внутреннего уха. Колебания жидкости в канале улитки передаются волокнам основной перепонки кортиева органа в резонанс тем звукам, которые поступают в ухо. Колебания волокон улитки приводят в движение расположенные в них клетки кортиева органа. Возникающий нервный импульс передается в соответствующий отдел головного мозга, в котором синтезируется соответствующее слуховое представление.

Орган слуха воспринимает далеко не все многочисленные звуки окружающей среды. Частоты, близкие к верхнему и нижнему пределам слышимости, вызывают слуховое ощущение лишь при большой интенсивности и по этой причине обычно не слышны. Очень интенсивные звуки слышимого диапазона могут вызвать боль в ухе и даже повредить слух.

Механизм защиты слухового анализатора от повреждения при воздействии интенсивных звуков предусмотрен анатомическим строением среднего уха, системой слуховых косточек и мышечных волокон, которые являются механическим передаточным звеном, ответственным за появление акустического рефлекса блокировки звука в ответ на интенсивный звуковой раздражитель. Возникновение акустического рефлекса обеспечивает защиту чувствительных структур улитки внутреннего уха от разрушения. Скрытый период возникновения акустического рефлекса равен приблизительно 10 мс.

Таким образом, орган слуха выполняет два задания: снабжает организм информацией и обеспечивает самосохранение, противостоит повреждающему действию акустического сигнала.

Обоняние – способность воспринимать запахи, осуществляется посредством обонятельного анализатора, рецептором которого являются нервные клетки, расположенные в слизистой оболочке верхнего и, отчасти, среднего носовых ходов. Человек обладает различной чувствительностью к пахучим веществам, к некоторым веществам особенно высокой. Например, этилмеркаптан ощущается при содержании его, равном 0,00019 мг в 1 л воздуха.

Снижение обоняния часто возникает при воспалительных и атрофических процессах в слизистой оболочке носа. В некоторых случаях нарушение обоняния является одним из существенных симптомов поражения ЦНС.

Запахи способны вызывать отвращение к пище, обострять чувствительность нервной системы, способствовать состоянию подавленности, повышенной раздражительности. Так, сероводород, бензин могут вызывать различные отрицательные реакции вплоть до тошноты, рвоты, обморока. Например, обнаружено, что запах бензола и герантиола обостряет слух, а индол притупляет слуховое восприятие, запахи пиридина и толуола обостряют зрительную функцию в сумерках, запах камфоры повышает чувствительность зрительной рецепции зеленого цвета и снижает – красного.

Вкус – ощущение, возникающее при воздействии раздражителей на специфические рецепторы, расположенные на различных участках языка. Вкусовое ощущение складывается из восприятия кислого, соленого, сладкого и горького; вариации вкуса являются результатом комбинации основных перечисленных ощущений. Разные участки языка имеют неодинаковую чувствительность к вкусовым веществам: кончик языка более чувствителен к сладкому, края языка – к кислому, кончик и края – к соленому и корень языка наиболее чувствителен к горькому.

Механизм восприятия вкусовых веществ связывают со специфическими химическими реакциями на границе «вещество – вкусовой рецептор». Предполагают, что каждый рецептор содержит высокочувствительные белковые вещества, распадающиеся при воздействии определенных вкусовых веществ. Возбуждение от вкусовых рецепторов передается в ЦНС по специфическим проводящим путям.

Осязание–сложное ощущение, возникающее при раздражении рецепторов кожи, слизистых оболочек и мышечно-суставного аппарата. Основная роль в формировании осязания принадлежит кожному анализатору, который осуществляет восприятие внешних механических, температурных, химических и других раздражителей. Осязание складывается из тактильных, температурных, болевых и двигательных ощущений. Основная роль в ощущении принадлежит тактильной рецепции – прикосновению и давлению.

Кожа – внешний покров тела – представляет собой орган с весьма сложным строением, выполняющий ряд важных жизненных функций. Кроме защиты организма от вредных внешних воздействий кожа выполняет рецепторную, секреторную, обменную функции, играет значительную роль в терморегуляции и т. д.

В коже (рис. 3.3) различают три слоя: наружный (эпителиальный –эпидермис), соединительнотканный (собственно кожа–дерма) и подкожная жировая клетчатка. В коже имеется большое число кровеносных и лимфатических сосудов. Нервный аппарат кожи состоит из многочисленных пронизывающих дерму нервных волокон и нервных окончаний.

Одна из основных функций кожи –защитная; кожа –орган защиты. Так, растяжение, давление, ушибы обезвреживаются упругой жировой подстилкой и эластичностью кожи. Нормальный роговой слой предохраняет глубокие слои кожи от высыхания и весьма устойчив по отношению к различным химическим веществам. Пигмент меланин, поглощающий ультрафиолетовые лучи, предохраняет кожу от воздействия солнечного света. Особенно большое значение имеют стерилизующие свойства кожи и устойчивость к различным микробам; неповрежденный роговой слой непроницаем для болезнетворных микроорганизмов, а кожное сало и пот создают кислую среду, неблагоприятную для многих микробов Эта спасительная кислотность–результат деятельности потовых и сальных желез, доставляющих необходимые жирные кислоты. Окисление происходит в роговом веществе, поэтому так важен достаточный приток кислорода для профилактики кожных заболеваний. Кожа «дышит»; если покрыть человека лаком, он начнет задыхаться.

Важной функцией кожи является ее участие в терморегуляции (поддержании нормальной температуры тела); 80 % всей теплоотдачи организма осуществляется кожей. При высокой температуре внешней среды кожные сосуды расширяются и теплоотдача конвекцией усиливается. При низкой температуре сосуды суживаются, кожа бледнеет, теплоотдача уменьшается.

Секреторная функция обеспечивается сальными и потовыми железами. С кожным салом могут выделяться некоторые лекарственные вещества (иод, бром), продукты промежуточного метаболизма (обмена веществ), микробных токсинов и эндогенных ядов. Функция сальных и потовых желез регулируется вегетативной нервной системой.

Обменная функция кожи заключается в участии в процессах регуляции общего обмена веществ в организме, особенно водного, минерального и углеводного. Считают, что кожу можно условно рассматривать как железу внешней и внутренней секреции, с обширной поверхностью, богато снабженной сосудами и тесно связанной со всеми внутренними органами. Кожа–это «периферический мозг», неутомимый сторож, который всегда начеку, постоянно извещает центральный мозг о каждой агрессии и опасности.

С помощью анализаторов человек получает обширную информацию об окружающем мире. Количество информации принято измерять в двоичных знаках–битах. Например, поток информации через зрительный рецептор человека составляет 10⁸–10⁹ бит/с, нервные пути пропускают 2*10⁶ бит/с, в памяти прочно задерживается только 1 бит/с. Следовательно, в коре головного мозга анализируется и оценивается не вся поступающая информация, а наиболее важная. Информация, получаемая из внешней и внутренней среды, определяет работу функциональных систем организма и поведение человека.

Для управления поведением человека и активностью его функциональных систем (т. е. выходной информацией, поступающей из коры больших полушарий) достаточно около 10⁷ бит/с при подключении программ, содержащихся в памяти. В табл. 3.1 приведены максимальные скорости передачи информации, принимаемой человеком с помощью различных органов чувств и подводимой к коре больших полушарий.

Таблица 3.1. Характеристика органов чувств по скорости передачи информации

Помимо сенсорных, в организме функционируют другие системы, которые или морфологически (структурно) отчетливо оформлены (кровообращения, пищеварения), или являются функциональными (терморегуляции, иммунологической защиты). В таких системах существует автономная регуляция и их можно рассматривать как самостоятельные, саморегулирующие, замкнутые цепи, имеющие собственную обратную связь.

Между всеми системами организма существуют взаимосвязи, и организм человека в функциональном отношении представляет собой единое целое. Одна из важнейших функциональных систем организма – нервная система, она связывает между собой различные системы и части организма.

Нервная система имеет обширное взаимодействие центральных и периферических образований, включая различные анатомические структуры, комбинации гуморальных веществ (ферментов, белков, витаминов, микроэлементов и др.), объединенных взаимозависимостью и участием в приспособительных реакциях организма. Нервная система человека подразделяется на центральную нервную систему (ЦНС), включающую головной и спинной мозг, и периферическую (ПНС), которую составляют нервные волокна и узлы, лежащие вне ЦНС.

По морфологическим признакам ЦНС представляет собой совокупность нервных клеток (нейронов), специализирующихся на переработке информации, и отходящих от них отростков. В этой совокупности клеточных тел, находящихся в черепной коробке и позвоночном канале, происходит переработка информации, которая поступает по нервным волокнам и исходит от них к исполнительным органам.

Периферическая нервная система осуществляет связь ЦНС с кожей, мышцами и внутренними органами. ЦНС условно подразделяют на соматическую и вегетативную. Периферические нервные волокна, связывающие ЦНС с кожей и слизистыми оболочками, мышцами, сухожилиями и связками, относятся к соматической нервной системе (СНС). Нервные волокна, связывающие ЦНС с внутренними органами, кровеносными сосудами, железами, принадлежат к вегетативной нервной системе (ВНС). В отличие от соматической, вегетативная система обладает определенной самостоятельностью, и потому ее называют автономной.

На основе структурно-функциональных свойств, вегетативную нервную систему подразделяют на симпатическую и парасимпатическую, которые оказывают антагонистическое действие на органы. Например, симпатическая нервная система расширяет зрачок, вызывает учащение пульса и повышение кровяного давления; парасимпатическая система сужает зрачок, замедляет сердечно-сосудистую деятельность, снижает кровяное давление.

Нервная система функционирует по принципу рефлекса. Рефлексом называют любую ответную реакцию организма на раздражение из окружающей или внутренней среды, осуществляющуюся с участием ЦНС.

Путь нервного импульса от воспринимающего нервного образования (рецептора) через ЦНС до окончания в действующем органе (эффекторе) называется рефлекторной дугой. В случаях экстремального воздействия на организм нервная система формирует защитно-при-способительные реакции, определяет соотношение воздействующего и защитного эффектов.

Человек постоянно приспосабливается к изменяющимся условиям окружающей среды благодаря гомеостазу –универсальному свойству сохранять и поддерживать стабильность работы различных систем организма в ответ на воздействия, нарушающие эту стабильность.

Гомеостаз – относительное динамическое постоянство состава и свойств внутренней среды и устойчивость основных физиологических функций организма.

Любые физиологические, физические, химические или эмоциональные воздействия, будь то температура воздуха, изменение атмосферного давления или волнение, радость, печаль, могут быть поводом к выходу организма из состояния динамического равновесия. Автоматически, на основе единства гуморальных и нервных механизмов регуляции осуществляется саморегуляция физиологических функций, обеспечивающая поддержание жизнедеятельности организма на постоянном уровне. При малых уровнях воздействия раздражителя человек просто воспринимает информацию, поступающую извне. Он видит окружающий мир, слышит его звуки, вдыхает аромат различных запахов, осязает и использует в своих целях воздействие многих факторов. При высоких уровнях воздействия проявляются нежелательные биологические эффекты. Компенсация изменений факторов среды обитания оказывается возможной благодаря активации систем, ответственных за адаптацию (приспособление).

Защитные приспособительные реакции имеют три стадии: нормальная физиологическая реакция (гомеостаз); нормальные адаптационные изменения; патофизиологические адаптационные изменения с вовлечением в процесс анатомо-морфологических структур (структурные изменения на клеточно-тканевом уровне).

Гомеостаз и адаптация –два конечных результата, организующих функциональные системы.

Вмешательство внешних механизмов в состояние гомеостаза приводит к адаптивной перестройке, в результате которой одна или несколько функциональных систем организма компенсируют дискоординацию для восстановления равновесия. Вначале происходит мобилизация функциональной системы, адекватной к данному раздражителю, затем на фоне некоторого снижения резервных возможностей организма включается система специфической адаптации и обеспечивается необходимое повышение функциональной активности организма. В безвыходных ситуациях, когда раздражитель чрезмерно силен, эффективная адаптация не формируется и сохраняется нарушение гомеостаза; стимулируемый этими нарушениями стресс достигает чрезвычайной интенсивности и длительности; в такой ситуации возможно развитие заболеваний.

В процессе трудовой деятельности человек расплачивается за адаптацию к производственным факторам. Расплата за эффективный труд или оптимальный результат трудовой деятельности носит название «цена адаптации», причем нередко расплата формируется в виде перенапряжения или длительного снижения функциональной активности механизмов нервной регуляции как наиболее легко ранимых и ответственных за постоянство внутренней среды.

В организме человека функционирует ряд систем обеспечения безопасности. К ним относятся глаза, уши, нос, костно-мышечная система, кожа, система иммунной защиты. Например, глаза имеют веки –две кожно-мышечные складки, закрывающие глазное яблоко при смыкании. Веки несут функцию защиты глазного яблока, предохраняя орган зрения от чрезмерного светового потока и механического повреждения, способствуют увлажнению его поверхности и удалению со слезой инородных тел. Уши при чрезмерно громких звуках обеспечивают защитную реакцию: две самые маленькие мышцы среднего уха резко сокращаются, и три самых маленьких косточки (молоточек, наковальня и стремячко) перестают колебаться, наступает блокировка, и система косточек не пропускает во внутреннее ухо чрезмерно сильных звуковых колебаний.

Чихание относится к группе защитных реакций и представляет собой форсированный выдох через нос (при кашле – форсированный выдох через рот). Благодаря высокой скорости, воздушная струя уносит из полости носа попавшие туда инородные тела и раздражающие агенты.

Слезотечение возникает при попадании раздражающих веществ на слизистую оболочку верхних дыхательных путей: носа, носоглотки, трахеи и бронхов. Слеза выделяется не только наружу, но и попадает через слезоносный канал в полость носа, смывая тем самым раздражающее вещество (поэтому «хлюпают» носом при плаче).

Боль возникает при нарушении нормального течения физиологических процессов в организме вследствие воздействия вредных факторов. Субъективно, человек воспринимает боль как тягостное, гнетущее ощущение. Объективно боль, сопровождается некоторыми вегетативными реакциями (расширением зрачков, повышением кровяного давления, бледностью кожных покровов лица и др.). Характер болевых ощущений зависит от особенностей конкретного органа и силы разрушительного воздействия. Например, боль при повреждении кожи отличается от головной боли, при травме нервных стволов возникает жгучее болевое ощущение – каузалгия. Болевое ощущение как защитная реакция нередко указывает на локализацию процесса. В зависимости от локализации различают два типа симптоматических болевых ощущений: висцеральные и соматические. Висцеральные боли появляются при заболевании или травме внутренних органов (сердца, желудка, печени, почек и др.); для них характерно сильное болевое ощущение и широкая иррадиация, возможна «отраженная боль», которая ощущается далеко от проекции пораженного органа, иногда в другой части тела. Соматические боли возникают при патологических процессах в коже, костях, мышцах, они локализованы и наиболее отчетливо выполняют функцию естественной защиты информационным способом.

Еще один пример естественной системы защиты –движение. Активное движение нередко приглушает душевную и физическую боль. Этот механизм бдительно стоит на страже нервного благополучия, готовый в случае надобности предохранить мозг от слишком большого горя и слишком большой радости.

В организме человека функционирует система иммунной защиты. Иммунитет – это свойство организма, обеспечивающее его устойчивость к действию чужеродных белков, болезнетворных (патогенных) микробов и их ядовитых продуктов.

Различают естественный и приобретенный иммунитет. Естественный, или врожденный иммунитет – это видовой признак, передающийся по наследству (например, люди не заражаются чумой рогатого скота). Если микробы все-таки проникли в организм, их распространение задерживается благодаря развивающейся реакции воспаления. Печень, селезенка, лимфатические узлы также способны задерживать и частично обезвреживать продукты деятельности микробов.

Значительная роль в иммунитете принадлежит специфическим защитным факторам сыворотки крови – антителам, которые накапливаются в сыворотке после перенесенного заболевания, а также после искусственной иммунизации (прививок).

В процессе активной иммунизации изменяется чувствительность организма к повторному введению соответствующего антигена, т. е. изменяется иммунореактивность организма в форме повышения или понижения чувствительности отдельных органов и тканей к микробам, ядам или другим антигенам. Изменение иммунореактивности не всегда полезно для организма: при повышении чувствительности к какому-нибудь антигену могут развиться аллергические заболевания. Иммуно-логическая реактивность существенно зависит от возраста: у новорожденных она резко снижена, у пожилых развита слабее, чем у лиц среднего возраста.

Оценка негативных факторов. При оценке воздействия негативных факторов на человека следует учитывать степень влияния их на здоровье и жизнь человека, уровень и характер изменений функционального состояния и возможностей организма, его потенциальных резервов, адаптивных способностей и возможности развития последних.

При оценке допустимости воздействия вредных факторов на организм человека исходят из биологического закона субъективной количественной оценки раздражителя Вебера – Фехнера. Он выражает связь между изменением интенсивности раздражителя и силой вызванного ощущения: реакция организма прямо пропорциональна относительному приращению раздражителя

где dL – элементарное ощущение организма; а – коэффициент пропорциональности; dR–элементарное приращение раздражителя.

Интегрируя данное выражение и принимая а == 101ge, получают уровень ощущения раздражителя (дБ)

где Ro – пороговое значение ощущений, т. е. минимальная энергия раздражителя, характеризующая начало ощущения.

На базе закона Вебера – Фехнера построено нормирование вредных факторов. Чтобы исключить необратимые биологические эффекты, воздействие факторов ограничивается предельно допустимыми уровнями или предельно допустимыми концентрациями.

Предельно допустимый уровень или предельно допустимая концентрация – это максимальное значение фактора, которое, воздействуя на человека (изолированно или в сочетании с другими факторами), не вызывает у него и у его потомства биологических изменений даже скрытых и временно компенсируемых, в том числе заболеваний, изменений реактивности, адаптационно-компенсаторных возможностей, иммунологических реакций, нарушений физиологических циклов, а также психологических нарушений (снижения интеллектуальных и эмоциональных способностей, умственной работоспособности). ПДК и ПДУ устанавливают для производственной и окружающей среды. При их принятии руководствуются следующими принципами:

– приоритет медицинских и биологических показаний к установлению санитарных регламентов перед прочими подходами (технической достижимостью, экономическими требованиями);

– пороговость действия неблагоприятных факторов (в том числе химических соединений с мутагенным или канцерогенным эффектом действия, ионизирующего излучения);

– опережение разработки и внедрения профилактических мероприятий появления опасного и вредного фактора.

Ниже рассмотрено воздействие на организм человека и гигиеническое нормирование негативных факторов техносферы [3.1–3.3].

Спектр электромагнитных колебаний по частоте достигает 10²¹ Гц. В зависимости от энергии фотонов (квантов) его подразделяют на область неионизирующих и ионизирующих излучений. В гигиенической практике к неионизирующим излучениям относят также электрические и магнитные поля.

К ЭМП промышленной частоты относятся линии электропередач (ЛЭП) напряжением до 1150 кВ, открытые распределительные устройства, включающие коммутационные аппараты, устройства защиты и автоматики, измерительные приборы. Они являются источниками электрических и магнитных полей промышленной частоты (50 Гц). Длительное действие таких полей приводит к расстройствам, которые субъективно выражаются жалобами на головную боль в височной и затылочной области, вялость, расстройство сна, снижение памяти, повышенную раздражительность, апатию, боли в области сердца. Для хронического воздействия ЭМП промышленной частоты характерны нарушения ритма и замедление частоты сердечных сокращений. У работающих с ЭМП промышленной частоты могут наблюдаться функциональные нарушения в ЦНС и сердечно-сосудистой системе, в составе крови. Поэтому необходимо ограничивать время пребывания человека в зоне действия электрического поля, создаваемого токами промышленной частоты напряжением выше 400 кВ.

Нормирование ЭМП промышленной частоты осуществляют по предельно допустимым уровням напряженности электрического и магнитного полей частотой 50 Гц в зависимости от времени пребывания в нем и регламентируются «Санитарными нормами и правилами выполнения работ в условиях воздействия электрических полей промышленной частоты» № 5802–91 и ГОСТ 12.1.002–84.

Пребывание в ЭП напряженностью до 5 кВ/м включительно допускается в течение всего рабочего дня. Допустимое время пребывания в ЭП напряженностью 5…20кВ/м

где Е – напряженность воздействующего ЭП в контролируемой зоне, кВ/м.

Допустимое время пребывания в ЭП может быть реализовано одноразово или дробно в течение рабочего дня. В остальное рабочее время напряженность ЭП не должна превышать 5 кВ/м. При напряженности ЭП 20…25 кВ/м время пребывания персонала в ЭП не должно превышать 10 мин. Предельно допустимый уровень напряженности ЭП устанавливается равным 25 кВ/м.

При нахождени персонала в течение рабочего дня в зонах с различной напряженностью ЭП время пребывания

где Т_пр –приведенное время, эквивалентное по биологическому эффекту пребыванию в ЭП нижней границы нормируемой напряженности, ч (Т_пр ≤ 8 ч); t_E1, t_E2,…, t_En –время пребывания в контролируемых зонах с напряженностью E₁, E₂,…,E_n, T_E1, T_E2,…,T_En – допустимое время пребывания в ЭП для соответствующих контролируемых зон. Различие в уровнях напряженности ЭП контролируемых зон устанавливается 1 кВ/м.

Влияние электрических полей переменного тока промышленной частоты в условиях населенных мест (внутри жилых зданий, на территории жилой застройки и на участках пересечения воздушных линий с автомобильными дорогами) ограничивается «Санитарными нормами и правилами защиты населения от воздействия электрического поля, создаваемого воздушными линиями электропередачи переменного тока промышленной частоты» № 2971–84. В качестве предельно допустимых уровней приняты следующие значения напряженности электрического поля:

– внутри жилых зданий 0,5 кВ/м;

– на территории жилой застройки 1 кВ/м;

– в населенной местности, вне зоны жилой застройки (земли городов в пределах городской черты в границах их перспективного развития на 10 лет, пригородные и зеленые зоны, курорты, земли поселков городского типа, в пределах поселковой черты этих пунктов), а также на территории огородов и садов 5 кВ/м;

– на участках пересечения воздушных линий (ВЛ) с автомобильными дорогами I–IV категории 10 кВ/м;

– в ненаселенной местности (незастроенные местности, хотя бы и частично посещаемые людьми, доступные для транспорта, и сельскохозяйственные угодья) 15 кВ/м;

– в труднодоступной местности (не доступной для транспорта и сельскохозяйственных машин) и на участках, специально выгороженных для исключения доступа населения 20кВ/м.

Воздействие электростатического поля (ЭСП) –статического электричества – на человека связано с протеканием через него слабого тока (несколько микроампер). При этом электротравм никогда не наблюдается. Однако вследствие рефлекторной реакции на ток (резкое отстранение от заряженного тела) возможна механическая травма при ударе о рядом расположенные элементы конструкций, падении с высоты и т. д.

Исследование биологических эффектов показало, что наиболее чувствительны к электростатическому полюЦНС, сердечно-сосудистая система, анализаторы. Люди, работающие в зоне воздействия ЭСП, жалуются на раздражительность, головную боль, нарушение сна и др. Характерны своеобразные «фобии», обусловленные страхом ожидаемого разряда, склонность к психосоматическим расстройствам с повышенной эмоциональной возбудимостью и быстрой истощаемостью, неустойчивость показателей пульса и артериального давления.

Нормирование уровней напряженности ЭСП осуществляют в соответствии с ГОСТ 12.1.045–84 в зависимости от времени пребывания персонала на рабочих местах. Предельно допустимый уровень напряженности ЭСП Е_пред равен 60 кВ/м в течение 1 ч. При напряженности менее 20 кВ/м время пребывания в ЭСП не регламентируется. В диапазоне напряженности 20…60 кВ/м допустимое время пребывания персонала в ЭСП без средств защиты (ч)

t_доп = Е² _пред / Е²_факт,

где Е_факт–фактическое значение напряженности ЭСП, кВ/м.

Допустимые уровни напряженности ЭСП и плотности ионного потока для персонала подстанций и ВЛ постоянного тока ультравысокого напряжения установлены СН № 6032–91.

Магнитные поля могут быть постоянными (ПМП) от искусственных магнитных материалов и систем, импульсными (ИМП), инфранизко-частотными (с частотой до 50 Гц), переменными (ПеМП). Действие магнитных полей может быть непрерывным и прерывистым.

Степень воздействия магнитного поля (МП) на работающих зависит от максимальной напряженности его в рабочем пространстве магнитного устройства или в зоне влияния искусственного магнита. Доза, полученная человеком, зависит от расположения рабочего места по отношению к МП и режима труда. Каких-либо субъективных воздействий ПМП не вызывают. При действии ПеМП наблюдаются характерные зрительные ощущения, так называемые фосфены, которые исчезают в момент прекращения воздействия.

При постоянной работе в условиях хронического воздействия МП, превышающих предельно допустимые уровни, развиваются нарушения функций нервной, сердечно-сосудистой и дыхательной систем, пищеварительного тракта, изменения в крови. При преимущественно локальном воздействии могут развиваться вегетативные и трофические нарушения, как правило, в областях тела, находящегося под непосредственным воздействием МП (чаще всего рук). Они проявляются ощущением зуда, бледностью или синюшностью кожных покровов, отечностью и уплотнением кожи, в некоторых случаях развивается гиперкератоз (ороговелость).

В соответствии с СН 1742–77 напряженность МП на рабочем месте не должна превышать 8 кА/м. Напряженность МП линии электропередачи напряжением до 750 кВ обычно не превышает 20…25 А/м, что не представляет опасности для человека.

Большую часть спектра неионизирующих электромагнитных излучений (ЭМИ) составляют радиоволны (3 Гц…3000 ГГц), меньшую часть –колебания оптического диапазона (инфракрасное, видимое, ультрафиолетовое излучения). В зависимости от частоты падающего электромагнитного излучения ткани организмов проявляют различные электрические свойства и ведут себя как проводник или как диэлектрик.

С учетом радиофизических характеристик условно выделяют пять диапазонов частот: от единиц до нескольких тысяч Гц, от нескольких тысяч до 30 МГц, 30 МГц… 10 ГГц, 10 ГГц…200 ГГц и 200 ГГц…3000 ГГц.

Действующим началом колебаний первого диапазона являются протекающие токи соответствующей частоты через тело как хороший проводник; для второго диапазона характерно быстрое убывание с уменьшением частоты поглощения энергии, а следовательно, и поглощенной мощности; особенностью третьего диапазона является «резонансное» поглощение. У человека такой характер поглощения возникает при действии ЭМИ с частотой, близкой к 70 МГц; для четвертого и пятого диапазонов характерно максимальное поглощение энергии поверхностными тканями, преимущественно кожей.

В целом по всему спектру поглощение энергии ЭМИ зависит от частоты колебаний, электрических и магнитных свойств среды. При одинаковых значениях напряженности поля коэффициент поглощения в тканях с высоким содержанием воды примерно в 60 раз выше, чем в тканях с низким содержанием. С увеличением длины волны глубина проникновения электромагнитных волн возрастает; различие диэлектрических свойств тканей приводит к неравномерности их нагрева, возникновению макро- и микротепловых эффектов со значительным перепадом температур.

В зависимости от места и условий воздействия ЭМИ различают четыре вида облучения: профессиональное, непрофессиональное, облучение в быту и облучение, осуществляемое в лечебных целях, апохарактеру облучения – общее и местное.

Степень и характер воздействия ЭМИ на организм определяются плотностью потока энергии, частотой излучения, продолжительностью воздействия, режимом облучения (непрерывный, прерывистый, импульсный), размером облучаемой поверхности, индивидуальными особенностями организма, наличием сопутствующих факторов (повышенная температура окружающего воздуха, свыше 28 °С, наличие рентгеновского излучения). Наряду с интенсивностно-временными параметрами воздействия имеют значение режимы модуляции (амплитудный, частотный или смешанный) и условия облучения. Установлено, что относительная биологическая активность импульсных излучений выше непрерывных.

Биологические эффекты от воздействия ЭМИ могут проявляться в различной форме: от незначительных функциональных сдвигов до нарушений, свидетельствующих о развитии явной патологии. Следствием поглощения энергии ЭМП является тепловой эффект. Избыточная теплота, выделяющаяся в организме человека, отводится путем увеличения нагрузки на механизм терморегуляции; начиная с определенного предела организм не справляется с отводом теплоты от отдельных органов и температура их может повышаться. Воздействие ЭМИ особенно вредно для тканей со слаборазвитой сосудистой системой или недостаточным кровообращением (глаза, мозг, почки, желудок, желчный и мочевой пузырь). Облучение глаз может привести к помутнению хрусталика (катаракте), причем развитие катаракты является одним из немногих специфических поражений, вызываемых ЭМИ радиочастот в диапазоне 300 МГц…300 ГГц при плотности потока энергии (ППЭ) свыше 10 мВт/см². Помимо катаракты при воздействии ЭМИ возможны ожоги роговицы.

Для длительного действия ЭМИ различных диапазонов длин волн при умеренной интенсивности (выше ПДУ) характерным считают развитие функциональных расстройств в ЦНС с нерезко выраженными сдвигами эндокринно-обменных процессов и состава крови. В связи с этим могут появиться головные боли, повышение или понижение давления, урежение пульса, изменение проводимости в сердечной мышце, нервно-психические расстройства, быстрое развитие утомления. Возможны трофические нарушения: выпадение волос, ломкость ногтей, снижение массы тела. Наблюдаются изменения возбудимости обонятельного, зрительного и вестибулярного анализаторов. На ранней стадии изменения носят обратимый характер, при продолжающемся воздействии ЭМИ происходит стойкое снижение работоспособности.

В пределах радиоволнового диапазона доказана наибольшая биологическая активность микроволнового СВЧ-поля в сравнении с ВЧ и УВЧ.

Острые нарушения при воздействии ЭМИ (аварийные ситуации) сопровождаются сердечно-сосудистыми расстройствами с обмороками, резким учащением пульса и снижением артериального давления.

Нормирование ЭМИ радиочастотного диапазона проводится по ГОСТ 12.1.006–84* и Санитарным правилам и норам СанПиН 2.2.4/2.1.8.055–96. В основу гигиенического нормирования положен принцип действующей дозы, учитывающей энергетическую нагрузку.

В диапазоне частот 60 кГц…300 МГц интенсивность электромагнитного поля выражается предельно допустимой напряженностью Е_пд электрического и Н_пд магнитного полей. Помимо напряженности нормируемым значением является предельно допустимая энергетическая нагрузка электрического ЭН_Е и магнитного ЭНн полей. Энергетическая нагрузка, создаваемая электрическим полем, равна ЭН_Е= Е²Т, магнитным –ЭН_Н= Н²T (где Т–время воздействия, ч).

Предельно допустимые значения Е и Н в диапазоне частот 60 кГц…300 МГц на рабочих местах персонала устанавливают исходя из допустимой энергетической нагрузки и времени воздействия и могут быть определены по следующим формулам:

где Э_Епд и ЭН_Нпд –предельно допустимые значения энергетической нагрузки в течение рабочего дня, (В/м)² ч и (А/м)² ч (табл. 3.15).

Таблица 3.15. Максимальные значения Е_ПД, Н_ПД, ЭН_Епд, ЭН_Нпд

В диапазоне частот 300 МГц…300 ГГц интенсивность ЭМИ характеризуется плотностью потока энергии (ППЭ); энергетическая нагрузка представляет собой произведение плотности потока энергии поля на время его воздействия Э_нппэ= ППЭ Т.

Предельно допустимые значения ППЭ электромагнитного поля

ППЭпд = kЭНппэ_пд/Т,

где k – коэффициент ослабления биологической эффективности, равный: 1 –для всех случаев воздействия, исключая облучение от вращающихся и сканирующих антен; 10 – для случаев облучения от вращающихся и сканирующих антенн; ЭНппэ_пд – предельно допустимая энергетическая нагрузка, равная 2 Вт·ч/м; Т–время пребывания в зоне облучения за рабочую смену, ч.

Во всех случаях максимальное значение ППЭ_пд не должно превышать 10 Вт/м², а при локальном облучении кистей рук 50 Вт/м².

Установлены предельно допустимые уровни ЭМИ, создаваемого телевизионными установками в диапазоне частот 48,4…300 МГц (СанПиН 42-128-4262–87).

Инфракрасное излучение (ИК) – часть электромагнитного спектра с длиной волны λ = 780 нм…1000 мкм, энергия которого при поглощении в веществе вызывает тепловой эффект. С учетом особенностей биологического действия ИК-диапазон спектра подразделяют на три области: ИК-А (780…1400 нм), ИК-В (1400…3000 нм) и ИК-С (3000 нм…1000 мкм). Наиболее активно коротковолновое ИК-излучение, так как оно обладает наибольшей энергией фотонов, способно глубоко проникать в ткани организма и интенсивно поглощаться водой, содержащейся в тканях. Например, интенсивность 70 Вт/м² при длине волны λ = 1500 нм уже дает повреждающий эффект вследствие специфического воздействия лучистой теплоты (в отличие от конвекционной) на структурные элементы клеток тканей, на белковые молекулы с образованием биологически активных веществ.

Наиболее поражаемые у человека органы – кожный покров и органы зрения; при остром повреждении кожи возможны ожоги, резкое расширение артериокапилляров, усиление пигментации кожи; при хронических облучениях изменение пигментации может быть стойким, например, эритемоподобный (красный) цвет лица у рабочих – стеклодувов, сталеваров. К острым нарушениям органа зрения относятся ожог, конъюнктивы, помутнение и ожог роговицы, ожог тканей передней камеры глаза. При остром интенсивном ИК-излучении (100 Вт/см² для λ = 780…1800 нм) и длительном облучении (0,08…0,4 Вт/см²) возможно образование катаракты. Коротковолновая часть ИК-излучения может фокусироваться на сетчатке, вызывая ее повреждение. ИК-излучение воздействует в частности на обменные процессы в миокарде, водно-электролитный баланс в организме, на состояние верхних дыхательных путей (развитие хронического ларингита, ринита, синуситов), не исключается мутагенный эффект ИК-облучения.

Нормирование ИК-излучения осуществляется по интенсивности допустимых интегральных потоков излучения с учетом спектрального состава, размера облучаемой площади, защитных свойств спецодежды для продолжительности действия более 50 % смены в соответствии с ГОСТ 12.1.005–88 и Санитарными правилами и нормами СН 2.2.4.548–96 «Гигиенические требования к микроклимату производственных помещений».

Видимое (световое) излучение – диапазон электромагнитных колебаний 780…400 нм. Излучение видимого диапазона при достаточных уровнях энергии также может представлять опасность для кожных покровов и органа зрения. Пульсации яркого света вызывают сужение полей зрения, оказывают влияние на состояние зрительных функций, нервной системы, общую работоспособность.

Широкополосное световое излучение больших энергий характеризуется световым импульсом, действие которого на организм приводит к ожогам открытых участков тела, временному ослеплению или ожогам сетчатки глаз (например, световое излучение ядерного взрыва). Минимальная ожоговая доза светового излучения колеблется 2,93…8,37 Дж/(см²∙с) за время мигательного рефлекса (0,15 с). Сетчатка может быть повреждена при длительном воздействии света умеренной интенсивности, недостаточной для развития термического ожога, например при воздействии голубой части спектра (400…550 нм), оказывающей на сетчатку специфическое фотохимическое воздействие.

Оптическое излучение видимого и инфракрасного диапазона при избыточной плотности может приводить к истощению механизмов регуляции обменных процессов, особенно к изменениям в сердечной мышце с развитием дистрофии миокарда и атеросклероза.

Ультрафиолетовое излучение (УФИ)–спектр электромагнитных колебаний с длиной волны 200…400 нм. По биологическому эффекту выделяют три области УФИ: УФА–с длиной волны 400…280 нм, отличается сравнительно слабым биологическим действием; УФБ – с длиной волны 315…280 нм, обладает выраженным загарным и антирахитическим действием; УФС – с длиной волны 280…200 нм, активно действует на тканевые белки и липиды, обладая выраженным бактерицидным действием.

Ультрафиолетовое излучение, составляющее приблизительно 5 % плотности потока солнечного излучения,–жизненно необходимый фактор, оказывающий благотворное стимулирующее действие на организм. Ультрафиолетовое облучение может понижать чувствительность организма к некоторым вредным воздействиям вследствие усиления окислительных процессов в организме и более быстрого выведения вредных веществ из организма. Под воздействием УФИ оптимальной плотности наблюдали более интенсивное выведение марганца, ртути, свинца; оптимальные дозы УФИ активизируют деятельность сердца, обмен веществ, повышают активность ферментов дыхания, улучшают кроветворение. Однако загрязнение атмосферы больших городов понижает ее прозрачность для УФИ, ограничивая его благотворное влияние на население.

Ультрафиолетовое излучение искусственных источников (например, электросварочных дуг, плазмотронов) может стать причиной острых и хронических профессиональных поражений. Наиболее уязвимы глаза, причем страдает преимущественно роговица и слизистая оболочка. Острые поражения глаз, так называемые электроофтальмии, представляют собой острый конъюнктивит, или кератоконъюнктивит. Заболевание проявляется ощущением постороннего тела или песка в глазах, светобоязнью, слезотечением. Нередко наблюдается эритема кожи лица и век. К хроническим заболеваниям относят хронический конъюктивит, блефарит, катаракту. Роговица глаза наиболее чувствительна к излучению волны длиной 270…280 нм; наибольшее воздействие на хрусталик оказывает излучение в диапазоне 295…320 нм. Возможность поражающего действия УФА на сетчатку невелика, однако, не исключена.

Кожные поражения протекают в форме острых дерматитов с эритемой, иногда отеком и образованием пузырей. Могут возникнуть общетоксические явления с повышением температуры, ознобом, головными болями. На коже после интенсивного УФ-облучения развивается гиперпигментация и шелушение. Длительное воздействие УФ-лучей приводит к «старению» кожи, атрофии эпидермиса, возможно развитие злокачественных новообразований. При повторном воздействии УФИ имеет место кумуляция биологических эффектов.

В комбинации с химическими веществами УФИ приводит к фотосенсибилизации –повышенной чувствительности организма к свету с развитием фототоксических и фотоаллергических реакций. Фотоаллергия проявляется в виде экзематозных реакций, образования узелково-папулезной сыпи на коже и слизистых. Фотоаллергия может приводить к стойкому повышению чувствительности организма к УФИ даже в отсутствие фотосенсибилизатора. Канцерогенный эффект УФИ для кожи зависит от дозы регулярного УФ-облучения и некоторых других сопутствующих факторов (диеты, приема лекарственных препаратов, температуры кожи малые дозы УФИ представляют относительно небольшую опасность.

Гигиеническое нормирование УФИ в производственных помещениях осуществляется по СН 4557–88, которые устанавливают допустимые плотности потока излучения в зависимости от длины волн при условии защиты органов зрения и кожи.

Допустимая интенсивность УФ-облучения работающих при незащищенных участках поверхности кожи не более 0,2 м² (лицо, шея, кисти рук и др.) общей продолжительностью воздействия излучения 50 % рабочей смены и длительности однократного облучения свыше 5 мин и более не должно превышать 10 Вт/м² для области УФА и 0,01 Вт/м² –для области УФВ. Излучение в области УФС при указанной продолжительности не допускается.

При использовании специальной одежды и средств защиты лица и рук, не пропускающих излучение (спилка, кожи, тканей с пленочным покрытием и т. п.), допустимая интенсивность облучения в области УФВ УФС (200…315 нм) не должна превышать 1 Вт/м².

Лазерное излучение (ЛИ) представляет собой особый вид электромагнитного излучения, генерируемого в диапазоне длин волн 0,1.. 1000 мкм. Отличие ЛИ от других видов излучения заключается в монохроматичности, когерентности и высокой степени направленности. При оценке биологического действия следует различать прямое, отраженное и рассеянное ЛИ. Эффекты воздействия определяются механизмом взаимодействия ЛИ с тканями (тепловой, фотохимический, ударно-акустический и др.) и зависят от длины волны излучения, длительности импульса (воздействия), частоты следования импульсов, площади облучаемого участка, а также от биологических и физико-химических особенностей облучаемых тканей и органов. ЛИ с длиной волны 380…1400 нм представляет наибольшую опасности для сетчатки глаза, а излучение с длиной волны 180…380 нм и свыше 1400 нм – для передних сред глаза.

Повреждение кожи может быть вызвано лазерным излучением любой длины волны в спектральном диапазоне λ= 180…100 000 нм. При воздействии ЛИ в непрерывном режиме преобладают в основном тепловые эффекты, следствием которых является коагуляция (свертывание) белка, а при больших мощностях –испарение биоткани. Степень повреждения кожи зависит от первоначально поглощенной энергии. Повреждения могут быть различными: от покраснения до поверхностного обугливания и образования глубоких дефектов кожи; значительные повреждения развиваются на пигментированных участках кожи (родимых пятнах, местах с сильным загаром). Минимальное повреждение кожи развивается при плотности энергии 0,1…1 Дж/см².

Лазерное излучение особенно дальней инфракрасной области (свыше 1400 нм) способно проникать через ткани тела на значительную глубину, поражая внутренние органы (прямое ЛИ).

Импульсный режим воздействия ЛИ с длительностью импульса меньше 10^-2 с связан с преобразованием энергии излучения в энергию механических колебаний, в частности, ударной волны. Ударная волна состоит из группы импульсов различной длительности и амплитуды. Максимальную амплитуду имеет первый импульс сжатия, который является определяющим в возникновении повреждения глубоких тканей. Например, прямое облучение поверхности брюшной стенки вызывает повреждение печени, кишечника и других органов брюшной полости; при облучении головы возможны внутричерепные и внутримозговые кровоизлияния. Обычно различают локальное и общее повреждения организма.

Лазерное излучение представляет особую опасность для тех тканей, которые максимально поглощают излучение. Сравнительно легкая уязвимость роговицы и хрусталика глаза, а также способность оптической системы глаза увеличивать плотность энергии (мощности) излучения видимого и ближнего ИК-диапазона (750…14000 нм) на глазном дне до 6 • 10⁴ раз по отношению к роговице делают глаз наиболее уязвимым органом. Степень повреждения глаза может изменяться от слабых ожогов сетчатки до полной потери зрения.

Повреждения сетчатки дифференцируют на временные нарушения, например ослепление от высокой яркости световой вспышки при плотности излучения на роговице около 150 Вт/см², и повреждения, сопровождающиеся разрушением сетчатки в форме термического ожога с необратимыми повреждениями или в виде «взрыва» зерен пигмента меланина, причем сила взрыва такова, что зерна пигмента выбрасываются в стекловидное тело.

Степень повреждения радужной оболочки ЛИ в значительной мере зависит от ее окраски. Зеленые и голубые глаза более уязвимы, чем карие. Длительное облучение глаза в диапазоне близкого инфракрасного ЛИ может привести к помутнению хрусталика; воздействие ЛИ ультрафиолетового диапазона (200…400 нм) поражает роговицу, развивается кератит. Наибольшим фотокератическим действием обладает излучение с длиной волны 280 нм. Излучение с длиной волны 320 нм почти полностью поглощается в роговице и в передней камере глаза, а с длиной волны 320…390 нм –в хрусталике.

Длительное хроническое действие диффузно отраженного лазерного излучения вызывает неспецифические, преимущественно вегетативно-сосудистые нарушения; функциональные сдвиги могут наблюдаться со стороны нервной, сердечно-сосудистой систем, желез внутренней секреции.

При нормировании Л И устанавливают предельно допустимые уровни ЛИ для двух условий облучения – однократного и хронического, для всex диапазонов длин волн: 180…300 нм, 380…1400 нм, 1400…100 000 нм. Нормируемыми параметрами являются энергетическая экспозиция Н и облученность Е.

Гигиеническая регламентация ЛИ производится по Санитарным нормам и правилам устройства и эксплуатации лазеров – СН 5804– 91.

Для определения ПДУ (Н_пду и Е_пду) при воздействии ЛИ на кожу усреднение производится по ограничивающей апертуре диаметром 1,1∙10³ м (площадь апертуры S_a = 10^-6 м²). Для определения Н_пду и Е_пду при воздействии ЛИ на глаза в диапазонах 180…380 нм и 1400…100 000 нм усреднение производится также по апертуре диаметром 1,1∙10^-3 м, в диапазоне 380…1400 нм –по апертуре диаметром 7∙10^-3 м.

Нормируются также энергия W и мощность Р излучения, прошедшего через указанные ограничивающие апертуры. ПДУ ЛИ существенно различаются в зависимости от длины волны, длительности одиночного импульса, частоты следования импульсов; установлены раздельные ПДУ при воздействии на глаза и кожу.

В зависимости от выходной энергии (мощности) и ПДУ при однократном воздействии генерируемого излучения по степени опасности лазеры разделяют на четыре класса. К лазерам I класса относят полностью безопасные лазеры, выходное излучение которых не представляет опасности при облучении глаз и кожи. У лазеров II класса выходное излучение представляет опасность при облучении кожи или глаз человека коллимированным пучком (пучком, заключенным в ограниченном телесном угле); диффузно отраженное их излучение безопасно как для кожи, так и для глаз.

Выходное излучение лазеров III класса представляет опасность при облучении глаз не только коллимированным, но и диффузно отраженным излучением на расстоянии 10 см от отражающей поверхности и (или) при облучении кожи коллимированным пучком. Диффузно отраженное излучение не представляет опасности для кожи. Этот класс распространяется только на лазеры, генерирующее излучение которых в спектральном диапазоне составляет 380…1400 нм.

К лазерам IV класса относят такие лазеры, диффузно отраженное излучение которых представляет опасность для глаз и кожи на расстоянии 10 см от отражающей поверхности.

АНАЛИЗ ОПАСНОСТЕЙ

Предмет анализа опасностей. Объектом анализа опасностей является система «человек–машина–окружающая среда (ЧМС)», в которой в единый комплекс, предназначенный для выполнения определенных функций, объединены технические объекты, люди и окружающая среда, взаимодействующие друг с другом. Самым простым является локальное взаимодействие, которое осуществляется при контакте человека с техникой в домашних условиях, на работе и во время движения, а также взаимодействие между отдельными промышленными предприятиями. Далее можно выделить межрегиональное и глобальное взаимодействие. Взаимодействие может быть штатным и нештатным.

Нештатное взаимодействие объектов, входящих в системуЧМС,может выражаться в виде чепе. Излагаемый ниже аппарат анализа опасностей построен на следующих определениях [4.1–4.8|.

Чепе – нежелательное, незапланированное, непреднамеренное событие в системе ЧМС, нарушающее обычный ход вещей и происходящее в относительно короткий отрезок времени.

Несчастный случай – чепе, заключающееся в повреждении организма человека.

Отказ – чепе, заключающееся в нарушении работоспособности компонента системы.

Инцидент – вид отказа, связанный с неправильными действиями или поведением человека.

Анализ опасностей делает предсказуемыми перечисленные выше чепе и, следовательно, их можно предотвратить соответствующими мерами. К главным моментам анализа опасностей относится поиск ответов на следующие вопросы. Какие объекты являются опасными? Какие чепе можно предотвратить? Какие чепе нельзя устранить полностью и как часто они будут иметь место? Какие повреждения неустранимые чепе могут нанести людям, материальным объектам, окружающей среде?

Анализ опасностей описывает опасности качественно и количественно и заканчивается планированием предупредительных мероприятий. Он базируется на знании алгебры логики и событий, теории вероятностей, статистическом анализе, требует инженерных знаний и системного подхода.

Основные понятия. Чепе и высказывания обычно обозначают прописными буквами А, В, С, D и т. д., полагая, например, А= 1, если чепе А произошло или высказывание А истинно, и А == 0, если чепе не произошло или высказанное ложно. Тождественно истинное высказывание и чепе, которое происходит всегда (достоверное событие), обозначают через I, а тождественно ложное высказывание и невозможное чепе –через Ø. Для этих элементов всегда имеем: 1=1, Ø= 0. В табл. 4.1 представлены основные операции, которые могут быть применены к элементам А, В – чепе или высказываниям. С помощью этих операций строят логические функции, которые в анализе опасностей преобразуют определенным образом. Часто эти преобразования осуществляют, используя карты Карно.

Таблица 4.1. Двухместные операции над высказываниями и чепе

Примечание. Для упрощения записи знак • часто опускают, например, вместо А* В* С пишут АВС

Карта Карно состоит из квадратных ячеек, каждая из которых соответствует одному из 2ⁿ одночленов, порожденных п переменными. На рис. 4.1 представлена карта Карно для трех переменных. Значения переменных обозначают с внешней стороны карты посредством цифр двоичной системы счисления: 1 соответствует прямому значению переменной, 0–инверсионному. Например, пересечение значений XY = 01 и Z = 1 соответствует конъюнкции X*Y*Z.

Карты Карно обычно заполняют в следующем порядке.

1. Преобразуют логическую функцию к дизъюнкции конъюнктивных составляющих, которые обычно располагают в алфавитном порядке и нумеруют.

2. В ячейках, соответствующих первой конъюнктивной составляющей, ставят единицы, затем находят ячейки, соответствующие второй конъюнктивной составляющей, и если среди них есть ячейки, в которых не проставлена единица, то последнюю проставляют. После чего переходят к нахождению ячеек следующей конъюнктивной составляющей. Таким образом все конъюнктивные составляющие функции оказываются нанесенными на карту Карно.

Таблица 4.2. Группы чепе-несчастий

В качестве примера на рис. 4.2 показаны этапы построения (I–V) карты Карно для функций

F(A,B,C,D) = A*C*D A*B*C A*B*D C*D

В дальнейшем будут рассматриваться только те события, которые относятся к разряду случайных.

Катастрофы, аварии, несчастные случаи образуют группу чепе, которую будем называть чепе-несчастьями или сокращенно–н-чепе. Отказы и инциденты обычно предшествуют н-чепе, но могут иметь и самостоятельное значение.

Группы н-чепе даны в табл. 4.2. Согласно принятой терминологии произведение N*A=K, где К обозначает катастрофу.

Все н-чепе определяются как повреждения. Вопрос состоит в том, что считать повреждением. Например, повреждение организма может привести к летальному исходу. Однако в других случаях повреждение может быть таким, что его трудно или невозможно будет диагностировать (например, при взрыве установки в рабочего попало мягкое резиновое уплотнение). В настоящее время отсутствует единица «количества повреждения», так как вред и степень повреждения часто нельзя или трудно измерить (см. ниже). С точки зрения анализа опасностей существенным является то, что любое «нулевое повреждение» принимается во внимание и исследуется (рис. 4.3).

Для усвоения принятой терминологии приводим примеры с пешеходом.

1. Пешеход, видя на своем пути арбузную корку, осторожно, чтобы не столкнуться с другими прохожими, переступил через нее и, не сбавляя хода, продолжил путь.

2. Пешеход наступил на арбузную корку, поскользнулся, но удержал свое равновесие и, не столкнувшись с прохожими, без повреждений продолжил путь.

3. Пешеход, несший бутылку кефира, наступил на арбузную корку, поскользнулся, уронил и разбил бутылку, но удержался на ногах и, не причинив себе повреждений пошел дальше.

4. Пешеход наступил на арбузную корку, поскользнулся, упал, порезав при этом палец.

5. Пешеход наступил на арбузную корку, поскользнулся, упал, сломал руку и разбил бутылку.

Согласно нашим определениям имеем: 1–отсутствие чепе; 2–наличие чепе (инцидент); 3 –авария; 4 –несчастный случай; 5 –катастрофа; 3, 4, 5 –чепе-несчастья.

Существуют другие классификации чепе. Например, по видам несчастных случаев нормативные документы определяют чепе следующим образом. Повреждение тканей классифицируется как травма, ожог или обморожение, повреждение организма при острых заболеваниях –как отравление, тепловой удар или острое профессиональное заболевание. Повреждение организма может привести к летальному исходу. Эта классификация представлена в табл. 4.3. Логическая формула имеет вид: N=T Z D.

Рассмотрим такие понятия, как опасность, повреждающий фактор и ущерб.

Слово опасность имеет несколько оттенков. В конструкциях: «существует опасность взрыва, ожога и т д.» речь прежде всего идет о возможности наступления соответствующего чепе. Здесь опасность и возможность как бы синонимы. В конструкциях типа: «опасность представляет сосуд под давлением», «опасность представляет короткое замыкание в электрической цепи» на первый план выводится отрицательная эмоция – страх. Здесь слова «опасность представляет» созвучны со словами «страх (угрозу) вызывает». Наконец, в предложениях: «основные опасности: движущиеся части (машины и оборудование), влажность, радиация…» под опасностью понимают что-то вполне материальное. Поэтому имеет смысл понятие «опасность» рассматривать как возможность чепе-несчастья и тех чепе, которые к нему ведут.

Таблица 4.3. Вариант классификации несчастных случаев N= (T Z D)

Источник опасности –явление, откуда может проистекать опасность. Явление включает все, что может предстать перед нашим взором или в мыслях.

Таким образом, понятие «опасность» включает степень незащищенности при наличии источника опасности. Соответствующими предупредительными мерами опасность или степень незащищенности можно уменьшить. Например, изоляция электрического провода или установка кожуха на движущиеся части машины уменьшает степень незащищенности несмотря на наличие источника опасности. Полное отсутствие опасности – это такое идеальное состояние, которое крайне редко может быть реализовано. Поэтому безопасность как противоположность опасности – это скорее всего вопрос и содержание защиты от опасности. В этой связи источник опасности условно считают неопасным, если известен риск (см. ниже), и этот риск считается приемлемым. Пространство, где риск не приемлем, и где существует возможность наступления н-чепе,– называют опасной зоной.

Наконец, мы говорим об опасности до ее перехода в действительность. После реализации чепе разговор об этой опасности есть абсурд: речь может идти о реальных причинах чепе, нанесенном ущербе и новом источнике опасности. Следовательно, анализ опасностей в первую очередь имеет дело с потенциальными повреждающими факторами и потенциальными чепе. Потенциальный повреждающий фактор до некоторой поры может быть скрытым, неявным. Его нелегко распознать, выявить. Однако, анализируя цепь потенциальных событий, можно выделить такое событие, которое позволяет его более четко разглядеть, зафиксировать, назвать или сблизить с повреждаемым объектом. Можно считать, что это событие – чепе представляет корень опасности. Примеры даны в табл. 4.4.

Таблица 4.4. Источники опасности и повреждающие факторы

Следует отметить, что деление на источник, потенциальное чепе и повреждающий фактор производится в зависимости от тех задач, которые ставятся. Например, летящие осколки (см. табл. 4.4) можно при необходимости отнести к понятию источник опасности. Тогда потенциальным чепе может стать попадание осколков в человека, а повреждающим фактором – кинетическая энергия.

Чепе-несчастья создают повреждения, которые могут поддаваться или не поддаваться количественной оценке, например, смертельные случаи, уменьшение продолжительности жизни, вред здоровью, материальный ущерб, ущерб окружающей среде, неспокойное воздействие на общество, дезорганизация работы. Последствия или «количество нанесенного вреда» зависит от многих факторов, например, от числа людей, находившихся в опасной зоне, или количества и качества находившихся там материальных ценностей. С целью унификации различные последствия и вред обозначают термином ущерб. Ущерб измеряют денежным эквивалентом или числом летальных исходов, или количеством травмированных людей и т. п. Как это ни кощунственно, но между этими единицами измерения желательно найти эквивалент, чтобы ущерб можно было измерять в стоимостном выражении.

Техника вычисления вероятностей чепе. Через Р{Е} будем обозначать вероятность чепе Е*. Вероятность достоверного события P{I} = 1, вероятность невозможного события. Р{Ø} = 0, вероятность суммы попарно несовместимых чепе (Е_iЕ_j = Ǿ , если Vi≠j) равна**

Чепе Е₁, Е₂, …, Е образуют полную группу событий, если они попарно несовместимы и одно из них обязательно происходит:

Из соотношений (4.3) и (4.4) следует, что для полной группы событий

В частности, для равновозможных чепе (P{E_i}=P, i-1,2,…, п), образующих полную группу событий, вероятность чепе

Противоположные события Е_и Е образуют полную группу, поэтому

Полную группу событий можно выделить с помощью карты Карно. Три чепе X, У, Z образуют карту Карно, показанную на рис. 4.1. Чепе, записанные в ячейках, являются попарно несовместными, например, (X* У* Z)_* (X*Y*Z) =Z*Z = Ø, а их сумма

* Предполагается, что читатель изучал теорию вероятностей и данный параграф ставит своей целью изложение основных правил применительно к анализу опасностей.

**Сумма высказываний обозначается обычно знаком V , а сумма событий – знаком U. Для обозначения суммы удобно ввести единый знак , похожий на знак суммы . Соответственно для произведения событий или высказываний вводим знак , похожий на знак произведения .

Когда число чепе превышает пять, картами Карно пользоваться неудобно. Тогда полную группу событий можно генерировать с помощью двоичных чисел. Делают это следующим образом. Для п чепе записывают десятичные числа от 0 до (2^я–1) и их представления в двоичной системе счисления так, как это сделано на рис. 4.4. Здесь, например, номер три дает набор 011, который соответствует чепе Х* У* Z

На практике часто пользуются формулой объективной вероятности:

где п и пе – соответственно общее число случаев и число случаев, при которых наступает чепе Е; при этом, если п не конечно, то оно должно быть достаточно большим (п→∞).

Определим вероятность чепе-несчастий. Н-чепе есть сумма

S=A N (4.9)

Несчастный случай N и авария А могут наступать совместно. Поэтому формула (4.3) для определения вероятности P{S} не пригодна. Однако с помощью карты Карно (рис. 4.5) можно выделить полную группу событий: АN, AN, AN AN. Тогда для аварии A=AN AN, несчастного случая N= NA AN и н-чепе S= N А=AN NA AN можно записать:

Из этих соотношений находим вероятность н-чепе:

Если катастрофа невозможна K=AN=Ø, то P{AN} =0. Формула (4.13) останется справедливой, если вместо чепе А и N_в нее подставить любые другие события Х и Y. Заметим также, что при использовании понятия объективной вероятности (4.8) выражению (4.12) будет соответствовать соотношение

где общее число случаев п = n_AN n_AN n_AД n_AN (см. рис. 4.5, а).

Вероятность чепе E₁ при условии E₂ обозначают P{E₁/E₂}. Справедливы следующие соотношения (P{E₁}≠0; P{E₂}≠0):

Вычислим условную вероятность несчастного случая N при условии, что произошла авария А. Чтобы вычислить P{N/A}, выделим на карте Карно (рис. 4.5, б) только ту область, в которой осуществилось чепе А. Общее число случаев, в которых наступает авария А, равно n_A=n_AN n_AN. Тогда вероятность

Если чепе Е₁ и E₂ независимые, т. е. если Р{Е₁/Е₂} = Р{Е₁}и Р{Е₂/Е₁} = P{E₂}, то

Распространяя эту формулу на п взаимно независимых чепе Е₁,,Е₂, …. Е_n получим

Если события нельзя считать независимыми, то справедливо более сложное выражение

Условные вероятности, входящие в выражение (4.19), эмпирически определить трудно или невозможно. Поэтому всегда стараются поставить задачу так, чтобы воспользоваться более простой формулой (4.18).

Общий подход к анализу опасностей. Анализ опасностей позволяет определить источники опасностей, потенциальные н-чепе, чепе-инициаторы, последовательности развития событий, вероятности чепе, величину риска, величину последствий, пути предотвращения чепе и смягчения последствий.

На практике анализ опасностей начинают с грубого исследования, позволяющего идентифицировать в основном источники опасностей. Затем при необходимости исследования могут быть углублены и может быть проведен детальный качественный анализ. Выбор того или иного качественного метода анализа зависит от преследуемой цели, предназначения объекта и его сложности. Установление логических связей необходимо для расчета вероятностей чепе. Методы расчета вероятностей и статистический анализ являются составными частями количественного анализа опасностей. Когда удается оценить ущерб, то можно провести численный анализ риска. При анализе опасностей всегда принимают во внимание используемые материалы, рабочие параметры системы, наличие и состояние контрольно-измерительных средств. Исследование заканчивают предложениями по минимизации или предотвращению опасностей. Главные этапы анализа опасностей показаны на рис. 4.6.

Качественные методы анализа опасностей включают: предварительный анализ опасностей, анализ последствий отказов, анализ опасностей с помощью дерева причин, анализ опасностей с помощью дерева последствий, анализ опасностей методом потенциальных отклонений, анализ ошибок персонала, причинно-следственный анализ.

Предварительный анализ опасностей (ПАО) обычно осуществляют в следующем порядке:

– изучают технические характеристики объекта, системы, процесса, а также используемые энергетические источники, рабочие среды, материалы; устанавливаютих повреждающие свойства;

– устанавливают законы, стандарты, правила, действия которых распространяются на данный технический объект, систему, процесс;

– проверяют техническую документацию на ее соответствие законам, правилам, принципам и нормам стандартов безопасности;

– составляют перечень опасностей, в котором указывают идентифицированные источники опасностей (системы, подсистемы, компоненты), повреждающие факторы, потенциальные чепе, выявленные недостатки.

При проведении ПАО особое внимание уделяют наличию взрыво-пожароопасных и токсичных веществ, выявлению компонентов объекта, в которых возможно их присутствие, потенциальным чепе от неконтролируемых реакций и при превышении давления. После того как выявлены крупные системы технического объекта, которые являются источниками опасности, их можно рассмотреть отдельно и более детально исследовать с помощью других методов анализа, описанных ниже.

Анализ последствий отказов (АЛО) – преимущественно качественный метод идентификации опасностей, основанный на системном подходе и имеющий характер прогноза. Этим методом можно оценить опасный потенциал любого технического объекта. АЛО обычно осуществляют в следующем порядке:

– техническую систему (объект) подразделяют на компоненты;

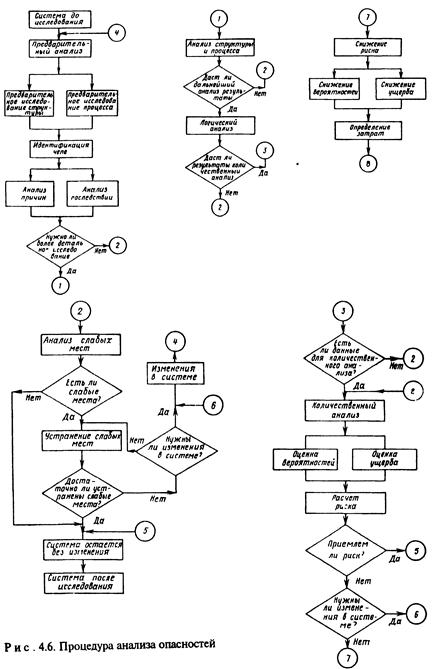

Рис. 4.6. Процедура анализа опасностей

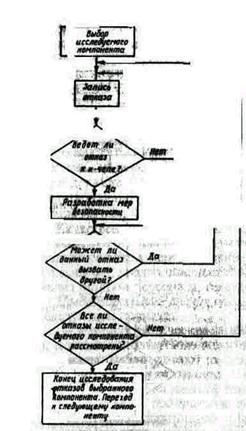

Рис. 4.7. Алгоритм исследования отказов

Рис. 4.8. Схема управления пуском машины (пример)

– для каждого компонента выявляют возможные отказы, используя, например, алгоритм, представленный на рис. 4.7;

– изучают потенциальные чепе, которые может вызвать тот или иной отказ на исследуемом техническом объекте;

– результаты записывают в виде таблицы;

– отказы ранжируют по опасностям и разрабатывают предупредительные меры, включая конструкционные изменения.

Анализ последствий отказов может выявить необходимость применения других, более емких методов идентификации опасностей. Кроме того, в результате анализа отказов могут быть собраны и документально оформлены данные о частоте отказов, необходимые для количественной оценки уровня опасностей рассматриваемого технического объекта.

Рассмотрим пример. На рис 4.8 представлена схема управления с двумя кнопками А₁ и а₂которые при нажатии на них замыкают контакты В₁ и B₂, при этом включается катушка реле R и производится пуск машины (не показана)

Результаты выполненного АПО представлены в табл. 4.5. Отметим только, что опасность возникает, если происходит чепе –случайный пуск машины Обозначим: L – короткое замыкание между точками 1и 1‘; Аi –замыкание i-го контакта вследствие нажатия кнопки; Вi – замыкание i-го контакта вследствие механического повреждения. Тогда для чепе М– случайный пуск машины при исправном реле – имеем следующую логическую формулу: M=L (B₁ A₁)*(B₂ A₂).

Анализ опасностей с помощью дерева причин потенциального чепе (АОДП) обычно выполняют в следующем порядке. Сначала выбирают потенциальное чепе (например, н-чепе или какой-либо отказ, который может привести к н-чепе). Затем выявляют все факторы, которые могут привести к заданному чепе (системы, подсистемы, события, связи и т. д.). По результатам этого анализа строят ориентированный граф. Вершина (корень) этого графа занумерована потенциальным чепе. Поэтому граф является деревом. В нашем случае дерево состоит из всех тех причин-событий, которые делают возможным заданное чепе. При построении дерева можно использовать символы, представленные в табл. 4.6.

Таблица 4.5. Представление результатов
АПО для схемы управления с двумя кнопками

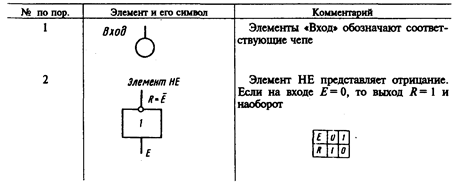

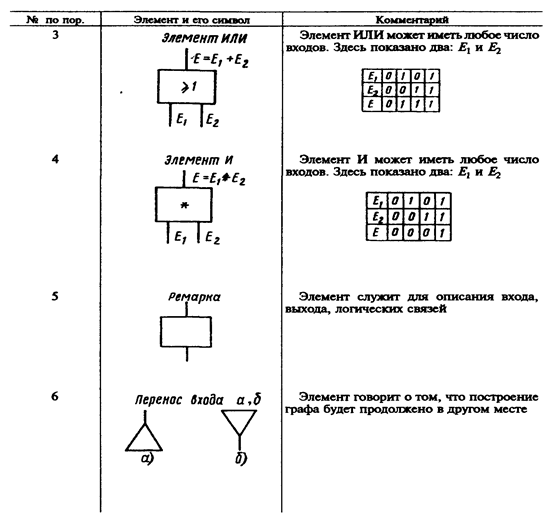

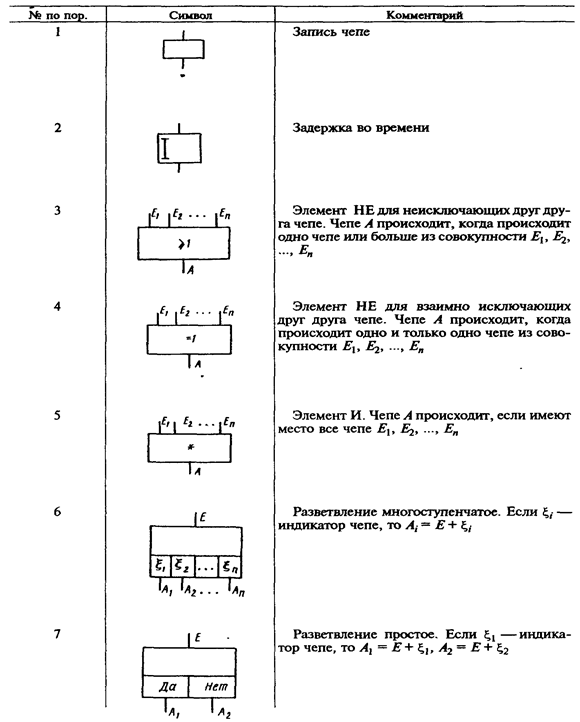

Таблица 4.6. Элементы и символы,
используемые для построения дерева причин потенциального чепе

Проведение АОДП возможно только после детального изучения рабочих функций всех компонентов рассматриваемой технической системы. На работу системы оказывает влияние человеческий фактор, например, возможность совершения оператором ошибки. Поэтому желательно все потенциальные инциденты – «отказы операторов» вводить в содержание дерева причин. Дерево отражает статический характер событий. Построением нескольких деревьев можно отразить их динамику, т. е. развитие событий во времени.

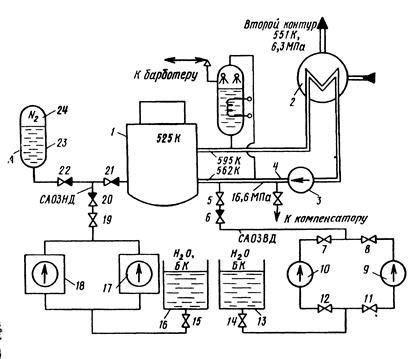

Рис. 4.9. Примерная схема–вариант аварийного охлаждения зоны ядерной
энергетической установки

Рассмотрим пример. Допустим, что ядерная энергетическая установка (ЯЭУ) включает первый контур (рис. 4.9), состоящий из реактора 1, парогенератора 2, главного циркуляционного насоса (ГЦН) 3 и главных циркуляционных трубопроводов 4, заполненных теплоносителем –водой (в процессе работы реактора вода получает высокую наведенную радиоактивность). В парогенераторе вода охлаждается и, отдав теплоту теплоносителю второго контура, возвращается ГЦН в реактор для охлаждения твэлов. Перегрев оболочек твэлов и их разрушение можно рассматривать как катастрофу. Поэтому все ЯЭУ снабжены системами аварийного охлаждения активной зоны реактора –САОЗ, которые обеспечивают отвод теплоты из активной зоны в случае разгерметизации циркуляционного контура и потери теплоносителя САОЗ включает насосы низкого (ННД) 17и 18 высокого (НВД) 9 и 10давления, гидроаккумулятор (ГА) 23, в котором вода находится под давлением азота 24, и баки запаса воды и раствора борной кислоты 13 и 16. Условно примем следующий порядок работы САОЗ при большой разгерметизации циркуляционного контура сначала работает САОЗ высокого давления (ВД), состоящая из НВД и необходимой арматуры, затем работает САОЗ низкого давления (НД) – ГА и ННД В процессе эксплуатации ЯЭУ при возникновении «малых» течей допускается временная работа без аварийной остановки, при этом происходит автоматическая компенсация теплоносителя (работают компенсаторы, барботер) или принимаются другие срочные меры к локализации течи и устранению загрязнений помещения радиоактивностью.

Таблица 4.7. Перечень компонентов САОЗ ЯЭУ

Задаем потенциально возможное чепе, ведущее к катастрофе –отказ САОЗ. Находим все компоненты системы, которые могут привести к отказу САОЗ. Перечень компонентов Xi, дан в табл. 4.7. Используя материал §4.1, устанавливаем логические связи и строим дерево причин (рис. 4.10). Общая формула чепе «отказ САОЗ» имеет вид:

В этом выражении Хi одновременно являются наименованиями отказов и их индикаторами, которые принимают значение: 1 –чепе произошло и 0–отсутствие чепе.

Дерево причин показывает, что критическими компонентами являются 5, 6, 13, 14, 15, 16, 19,20, 21, 22, 23, 24, так как отказ одного из них достаточен для того, чтобы вызвать катастрофу.

После завершения АОДП можно от качественных характеристик приступить к количественному анализу.

Во многих случаях представление о состоянии системы, альтернативных путях протекания и результатах какого-либо процесса можно создать с помощью более простого графа. Рассмотрим его построение на примере трех параллельно работающих компонентов А₁, А₂, и А₃ (рис. 4.11). Исходным пунктом является кружок, который представляет в общем виде рассматриваемое состояние. Из этого узла ветви ведут к узлам, представляющим состояние первого компонента (в соответствии с заданными вероятностями), и таким же образом дальше от каждого из этих узлов к следующим, в которых указаны состояния второго и третьего компонентов, пока на выходе не получаются все возможные комбинации событий. В результате получается дерево событий, в котором каждый путь от исходной точки до конечного узла описывает одну из эволюции системы. В прямоугольниках справа от конечных узлов на рис. 4.11 еще раз указан результат события, соответствующий пути к этому конечному узлу. В рассматриваемом примере с тремя параллельно работающими компонентами в прямоугольниках указаны результирующие вероятности для состояния системы, которые при независимости выхода из строя отдельных компонентов получаются простым перемножением отдельных вероятностей (вероятность чепе в рассматриваемый отрезок времени принята одинаковой для каждого из трех компонентов: q_i= 10^-3; i== 1, 2, 3).

Анализ опасностей с помощью дерева последствий потенциального чепе (АОДПО) отличается от АОДП тем, что в случае АОДПО задается потенциальное чепе –инициатор, и исследуют всю группу событий – последствий, к которым оно может привести. Таким образом, между событиями имеется временная зависимость. АОДПО можно проводить на любом объекте. Как и АОДП он требует хорошее знание объекта. Поэтому перед тем, как проводить АОДПО, необходимо тщательно изучить объект, вспомогательное оборудование, параметры окружающей среды, организационные вопросы.

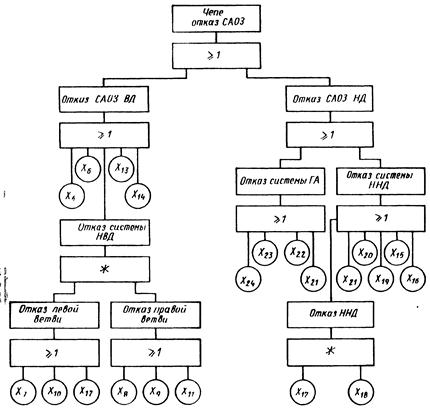

Рис. 4.10. Дерево причин потенциального чепе–отказа САОЗ ЯЭУ

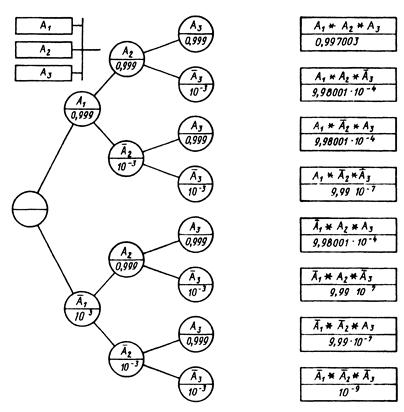

Рис. 4.11. Дерево событий при аварии трех параллельно работающих компонентов

Воспользуемся предыдущим примером с ЯЭУ. Зададим потенциальное чепе «Снижение расхода теплоносителя в первом контуре». Дерево последствий (рассматривались только подсистемы) представлено на рис. 4.12. В число последствий входят: рабочая утечка, штатная работа САОЗ и чепе-авария. Далее можно переходить к количественному анализу (§ 4.3). Для построения дерева последствий можно использовать символы, представленные в табл. 4.8.

Анализ опасностей методом потенциальных отклонений (АОМПО): отклонение –режим функционирования какого-либо объекта, системы, процесса или какой-либо их части (компонента), отличающийся в той или иной мере от конструкторского предназначения (замысла).

Метод потенциальных отклонений (МПО) – процедура искусственного создания отклонений с помощью ключевых слов. Этим методом анализируют опасности герметичных процессов и систем. Наибольшее распространение он получил в химической промышленности. АОМПО обычно предшествует ПАО.

После того, как с помощью ПАО были установлены источники опасностей (системы, чепе), необходимо выявить те отклонения, которые могут привести к этим чепе. Для этого разбивают технологический процесс или герметичную систему на составные части и, создавая с помощью ключевых слов (табл. 4.9) отклонения, систематично изучают их потенциальные причины и те последствия, к которым они могут привести на практике. Для проведения анализа необходимо иметь: проектную документацию на стадии проектирования; алгоритм анализа, который позволяет исследовать один за другим все компоненты (например, рис. 4.13); набор ключевых слов (табл.4.9), с помощью которых выявляют ненормальный режим работы компонента.

Рассмотрим герметичный объект, в котором химические вещества А и В вступают в реакцию, чтобы образовать продукт С (рис 4.14). Допустим, что потенциальным чепе является взрыв, происходящий тогда, когда концентрация C_А вещества А превысит концентрацию c_b вещества В в емкости 1. Следуя пункту 3 (см. рис. 4.13), выбираем для рассмотрения трубопровод 2–1. Его предназначение –транспортировать вещество В из сосуда 2 в сосуд 1. Используя первое ключевое слово в первой строке табл. 4.9, создаем отклонение: трубопровод НЕ транспортирует вещество В из сосуда 2 в сосуд 1. Нет подачи вещества В в емкость 1. Используя чертеж-схему движения веществ, устанавливаем потенциальные причины этого события: в питающем резервуаре 2 не осталось вещества В, отказал насос 3 подачи вещества В [а) испортилась электрическая часть; б) испортилась механическая часть; в) кто-то выключил насос и т д.; произошла разгерметизация трубопровода; вещество В не проходит через вентиль 4.

Последствие отклонения: через некоторое время после прекращения подачи вещества В концентрация C_Д превысит C_В и произойдет взрыв.

Таким образом, на стадии проектирования на участке 2–1 вскрыты опасности. Предстоит разработка предупредительных мероприятий, например, аварийной сигнализации, оповещающей о прекращении подачи вещества В в емкость 1 и правил безопасной эксплуатации рассмотренного участка.

Был получен результат во время применения первого ключевого слова. Тем не менее к участку 2–1 должны быть последовательно применены все последующие ключевые слова Только после окончания такой процедуры выявления опасностей можно переходить к следующему участку.

Таблица 4.8. Символы, используемые при построении дерева последствий

Анализ ошибок персонала (АОП) включает следующие этапы: выбор системы и вида работы; определение цели; идентификацию вида потенциальной ошибки; идентификацию последствий; идентификацию возможности исправления ошибки; идентификацию причины ошибки; выбор метода предотвращения ошибки; оценку вероятности ошибки; оценку вероятности исправления ошибки; расчет риска; выбор путей снижения риска.

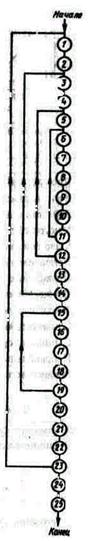

Рис. 4.13. Алгоритм анализа опасностей методом потенциальных отклонений:

1–выбрать сосуд; 2-–объяснить общее предназначение сосуда и его трубопроводов; 3–выбрать трубопровод; 4–объяснить предназначение выбранного трубопровода; 5 – использовать ключевые слова из 1-й строки табл. 4.9 для создания отклонения; 6–теоретически развить имеющее смысл отклонение; 7–исследовать причины (события), которые могут на практике привести к созданному отклонению; 8 – исследовать последствия от созданного отклонения; 9 – выявить опасности; 10 – провести необходимую регистрацию проделанной работы; 11–повторить шаги 6…10 для всех имеющих смысл отклонений, образованных ключевыми словами i-й строки табл. 4.9; 12– повторить шаги 5…11 для ключевых слов всех других строк табл. 4.9; 13– поставить на трубопроводе отметку «Исследовано»; 14–повторить шаги 3…13 для каждого трубопровода; 15 – выбрать компонент, систему или какую-либо их часть; 16 – объяснить предназначение выбранного объекта; 17– повторить шаги 5.. .12 для выбранного объекта; 18–поставить на объекте отметку «Исследовано»; 19–повторить шаги 15…18 для всех других объектов. компонентов, систем; 20–объяснить предназначение сосуда; 21–повторить шаги 5…12; 22–поставить на сосуде отметку «Исследовано»; 23–повторить шаги 1…22 для всех сосудов на данном чертеже; 24–поставить на чертеже отметку «Исследовано»; 25– выполнить шаги 1…24 на других чертежах

В табл. 4.10 приведены возможные виды потенциальных ошибок, совершаемых операторами. Каждому виду ошибки присвоен гипотетаческий номер по классификатору. В результате ошибок персонала возможны аварии (пожары, взрывы, механические повреждения, выбросы токсичных химических веществ, проливы и т. д.), несчастные случаи (летальные исходы, травмы и т. д.), катастрофы (разные степейи повреждения организма и собственности), которые также могут быть классифицированы. Причины ошибок, вероятности ошибок, возможности исправления ошибок с гипотетической их классификацией даны в табл. 4.11–4.13. Следует иметь в виду, что в основу классификации причин ошибок положены внешние и внутренние факторы, так как факторы стресса могут носить и тот и другой характер. Вероятность ошибки оператора зависит от стажа работы и наличия стрессовых условий на рабочем месте. Опыт показывает, что оператор со стажем может совершать ошибки (рис. 4.15, а) и что вероятность ошибки оператора в зависимости от величины стресса также имеет оптимум (рис. 4.15, б).

Таблица 4.10. Виды потенциальных ошибок и гипотетические номера по классификатору

Таблица 4.11. Гипотетическая классификация причин ошибок

Выбрав величину U, измеряющую последствия ошибки (например, число летальных исходов, денежный эквивалент и т. д.), и установив подходящую шкалу для измерений (например, (/= 1…10; 1….100 и т. д.), можно для сравнительной оценки рассчитать значения рисков

R=Poп(1-Pис)U,

где Р_оп и Р_ис – вероятность ошибки оператора и вероятность ее исправления.

Таблица 4.12. Гипотетический классификатор
ориентировочных значений вероятности ошибки оператора

Таблица 4.13. Гипотетический классификатор ориентировочных значений вероятности
исправления ошибки оператора

На рис. 4.16 и в табл. 4.14 даны возможные варианты представления результатов выполнения анализа ошибок персонала.

Таблица 4.14. Вариант представления результатов анализа ошибок персонала

Рис. 4.16. Вариант представления результатов анализа ошибок оператора

Причинно-следственный анализ (ПСА) выявляет причины происшедшего чепе. Тем не менее ПСА является составной частью общего анализа опасностей. Он завершается прогнозом новых чепе и составлением плана мероприятий по их предупреждению.

Анализ начинают со сбора информации, которая призвана описать чепе точно и объективно. Составляют перечень событий, предшествовавших чепе, при этом обращают внимание на то, что регистрируемые реальные события и факты бывают двух видов: носящие случайный характер и носящие постоянный характер. Последние участвуют в возникновении чепе опосредованно и в сочетании со случайными событиями. Например, плохая конструкция ограждений на машине (факт, носящий постоянный характер) способствовала проникновению руки оператора в опасную зону (случайное событие). Перечень может содержать достаточно большое число событии, предшествовавших чепе, и по нему трудно дать необходимые заключения. В этом случае целесообразно построить ориентированный граф –дерево причин. Построение начинают с последней стадии развития событий, а именно, с чепе-несчастья. По каждому предшествующему событию последовательно ставят следующие вопросы. Каким предшествующим событием Х было непосредственно вызвано событие Y? Достаточно ли было одного события X, чтобы вызвать Y? Если нет, то какие другие предшествующие события Х₁, X₂,…, Хп еще необходимы, чтобы непосредственно вызвать событие Y?

С помощью этих вопросов выявляют логические связи, представленные в табл. 4.15.

Логическая согласованность дерева причин контролируется путем постановки к каждому предшествующему событию следующих вопросов.

Если бы событие Х не произошло, могло бы тем не менее произойти событие Y?

Было ли необходимым и достаточным само по себе событие Х длятого, чтобы произошло событие Y?

Процесс создания дерева причин побуждает исследователя к сбору и глубокому анализу информации. По окончании работы исследователь имеет группу факторов и диаграмму развития н-чепе.

Логическая структура дерева причин такова, что при отсутствии хотя бы одного из предшествующих событий н-чепе произойти не может. Это является хорошей основой для того, чтобы сформулировать предупредительные меры с целью: а) исключить повторение н-чепе данного типа; б) избежать более или менее аналогичных н-чепе (чепе, которые имеют с данным чепе общие признаки).

Анализируя дерево причин, можно также заметить, что не все предшествующие события имеют одинаковое значение для предотвращения н-чепе. Поэтому имеет смысл составить еще один (сокращенный) перечень событий, по которому и принимать предупредительные меры.

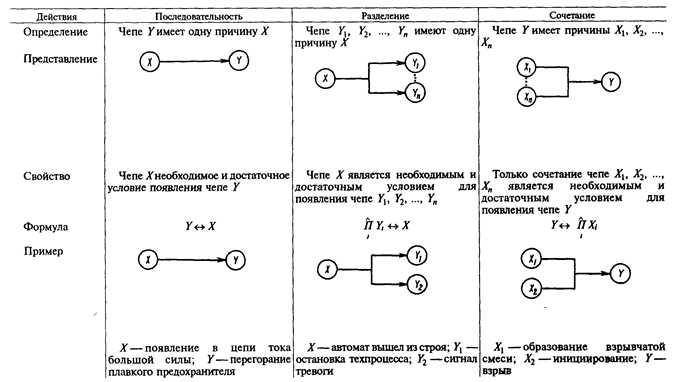

Таблица 4.15. Использование логических связей в причинно-следственном анализе.

Рис. 4.17. Дерево причин аварии тягача:

Х₁ – обычно используемый тягач вышел из строя, X₂ –другой тягач использовался в работе, Хз – различие в высоте прицепа и нового тягача, х₄, – осуществление сцепки затруднено. Xs – водитель встает между тягачом и прицепом, Х₆ – не включен ручной тормоз. Х₇ – вибрации от работающего двигателя. Х₈ –двор имеет уклон, Х₉ – тягач движется к прицепу, x₁₀ – водитель зажимается между прицепом и тягачом, N–несчастный случай (травма), (Х8–факт постоянного характера, остальные случайного)

Рассмотрим пример. Во дворе предприятия водитель тягача приступил к сцепке тягача с прицепом. Операция осложнилась из-за различной высоты тягача и прицепа, и водитель спустился вниз, чтобы выяснить причину затруднения, забыв поставить тягач на тормоз. Кроме того, это был не тот тягач, который обычно эксплуатировался с этим прицепом. Когда водитель находился между прицепом и тягачом, тягач с работающим двигателем скатился назад по небольшому уклону и придавил водителя к раме прицепа.

Дерево причин дано на рис. 4.17. Результаты анализа (возможный вариант) представлены в табл. 4.16 в виде причин происшедшего чепе, предупредительных мероприятий и источников опасности, которые спрогнозированы на базе фактов, занесенных в графу причин. Прогнозирование осуществляют в двух дополняющих друг друга направлениях а) ведут поиск источников опасности на данном месте; б) ведут поиск рабочих мест, где данный источник опасности может быть идентифицирован. Таким образом, причинно-следственный анализ происшедшего н-чепе не только позволяет исключить выявленные причины, но и спрогнозировать опасности. Наконец, за исполнением предупредительных мероприятий необходимо проследить. Этому будет способствовать планирование, проведенное, например, по форме табл. 4.17, которая отвечает на вопросы кто? когда? где? сколько? Эффективность всей работы будет также зависеть от информации, которую получит персонал предприятия. Информация должна вызывать положительное отношение персонала к принимаемым мерам.

Таблица 4.16. Вариант представления результатов
причинно-следственного анализа в примере с тягачом

Функция опасности для системы ЧМС. При анализе опасностей сложные системы разбивают на множество подсистем. Подсистемой называют часть системы, которую выделяют по определенному признаку, отвечающему конкретным целям и задачам функционирования системы (например, подсистема управления безопасностью труда). В рамках этих задач подсистема может рассматриваться как самостоятельная система. Таким образом, иерархическая структура сложной системы такая, что позволяет ее разбивать на подсистемы различных уровней, причем подсистемы низших уровней входят составными частями в подсистемы высших уровней. Подсистемы, в свою очередь, состоят из компонентов – частей системы, которые рассматриваются без дальнейшего членения, как единое целое.

Рис. 4.18. Схема событий в системе ЧМС

Систему ЧМС, состоящую из компонентов Q₁,Q₂…Q_n (рис. 4.18), будем обозначать в виде вектора системы Q = (Q₁,Q₂,…Q_n). Отклонение компонента Qi от нормального функционирования (отказ, авария) есть чепе Ei.Чепе Ei (i= 1, п) ведут к ненормальному функционированию системы Q, составляющему суть чепе Е. Логический анализ внутренней структуры системы ЧМС и определение вероятности чепе Е как функции отдельных чепе Ei являются одной из задач анализа опасностей. Чтобы определить эту функцию, введем индикаторы чепе ξ и ξi, i = 1, n, которые могут принимать только два значения 1 и 0. Будем полагать, что если чепе V_Ei, относящееся к компоненту Qi, произошло, то ξi = 1, а если не произошло, то ξi = 0, т. е. произошло чепе Д. Тогда для системы Q наступление чепе Е соответствует ξ = 1, а наступление чепе Е означает ξ= 0. Иначе говоря, имеем вектор индикаторов чепе

и следующие соотношения:

Если чепе Ei наступает с вероятностью p_i, то, как следует из соотношений (4.21), с этой же вероятностью индикатор чепе ξ_i принимает значение 1. Поэтому справедливы следующие зависимости:

Логический анализ (§4.1) функционирования системы ЧМС позволяет записать логическую и индикаторную функции системы:

Применяя правила теории вероятностей, находят вероятность чепе в виде так называемой функции опасности

Таким образом, состояние системы ЧМС описывается: вектором системы Q= (Q₁,Q₂…, Q_n), вектором индикаторов чепе ξ = (ξ₁,ξ₂,…, ξ_n), логической функцией системы Е= f[E₁, E₂, …, En), индикаторной функцией системы ξ = F_ξ(ξ₁, ξ₂, …ξ_n), функцией опасности р= Fp(p₁, р₂, …, р_n).

На практике часто индикатор и событие обозначают одной и той же буквой, так как это делалось в предыдущих параграфах.

Предположим, что анализ опасностей проводится для таких пространственно крупных систем, как цех или завод. Тогда в большинстве случаев выявленные источники опасностей могут рассматриваться как точечные.Их местоположение можно задать с помощью системы координат. Кроме того, можно допустить, что опасность достаточно полно характеризуется значениями вероятностей чепе. Эти вероятности можно условно называть «зарядами» опасностей. Заряды опасностей можно связать с системой координат, как например, показано на рис. 4.19, и считать, что они создают вокруг себя поле опасности, напряженность которого характеризуется вероятностью наступления н-чепе. Это позволит не только установить границы опасной зоны, но и произвести ее разметку в зависимости от степени опасности.

Подсистемы и чепе ИЛИ, И.Подсистемой ИЛИ называют часть системы ЧМС, компоненты которой соединены последовательно (рис. 4.20). Отказ подсистемы есть чепе ИЛИ. К чепе ИЛИ приводит отказ любого компонента подсистемы.

Будем обозначать отказы теми же буквами, что и компоненты. Если Ej – отказ j-го компонента (компонента Ej;), то чепе ИЛИ есть событие:

где т –число компонентов.

В силу логических законов двойственности отсутствие чепе ИЛИ есть событие.

Если отказы компонентов можно рассматривать как взаимно независимые, то соотношения (4.7) и (4.18) позволяют найти вероятность чепе ИЛИ:

Для равновозможных отказов

вероятность чепе ИЛИ

Последнее выражение свидетельствует о высокой вероятности чепе в случае сложных систем. Например, при вероятности отказа компонента p=0,1 подсистема ИЛИ, состоящая из десяти компонентов (т = 10). имеет вероятность того, что чепе ИЛИ не произойдет, равную (1-0,1)¹⁰≈0,35.

Используя разложения в ряд, можно получить полезные выражения, которые упрощают вычисления:

Подсистемой И называют ту часть системы ЧМС, компоненты которой соединены параллельно (рис. 4.21). Отказ этой подсистемы есть чепе И. К чепе И приводит отказ всех компонентов подсистемы:

Если отказы компонентов можно считать взаимно независимыми, то вероятность чепе И

К понятию подсистемы И в машиностроении приводит операция резервирования, которую применяют, когда необходимо достичь высокой надежности системы (например, если имеется опасность аварии).

С точки зрения анализа опасностей можно сделать следующие обобщения.

1. Любые действия персонала, операции, устройства, которые с точки зрения безопасности выполняют одни и те же функции в системе ЧМС, могут считаться соединенными параллельно.

2. Любые действия персонала, операции, устройства, каждоеизкоторых необходимо для предотвращения чепе (например, аварии или несчастного случая), должны рассматриваться как соединенные последовательно.

3. Для уменьшения опасности системы ЧМС обычно добавляют резервирование, учитывая при этом затраты.

Приведем примеры. Пусть защитное устройство пилы устраняет 95 %, а инструкция по технике безопасности 98 % несчастных случаев. В определенном смысле это – параллельные мероприятия (компоненты) по решению одной и той же проблемы. Следовательно, если они независимы, результирующая вероятность несчастного случая находится как для подсистемы И и будет равна 0,001.

Аналогично, если возгорание может произойти как от неосмотрительного курения, так и вследствие электростатического разряда, то предотвращение этих двух причин надо рассматривать как последовательные компоненты.

Подсистемой И–ИЛИ называют ту часть системы ЧМС, которая соединяет подсистемы ИЛИ в подсистему И. Отказ подсистемы И – ИЛИ есть чепе И–ИЛИ. На рис. 4.22 параллельно соединенные компоненты Ei(i= 1, 2, …, т), образующие подсистему И, представляют собой подсистемы ИЛИ, состоящие из последовательно соединенных компонентов Еij (j= 1,2, …, n_i).

По формуле (4.28) вероятность отказа i-й подсистемы ИЛИ

Учитывая соотношение (4.32), находим вероятность чепе И – ИЛИ:

Подсистемой ИЛИ–И в системе ЧМС называют подсистемы И, соединенные в подсистему ИЛИ. На рис. 4.23 последовательно соединенные компоненты Ei(i=1,2, …, m), образующие подсистему ИЛИ, представляют собой подсистемы И из параллельно соединенных компонентов Eij(j=1,2, …, n_i).

С учетом формулы (4.32) вероятность отказа i-й подсистемы И

Используя соотношение (4.28), находим вероятность чепе ИЛИ–И

В более сложных случаях, чтобы воспользоваться формулами (4.3) и (4.18) теории вероятностей, логическую функцию (4.23) необходимо определенным образом преобразовать –привести ее к нормальной, а затем к совершенной нормальной форме. Тогда она будет включать несовместимые события.

Численный анализ риска.Риск в широком смысле слова – это подвергание воздействию вероятности экономического или финансового проигрыша, физического повреждения или причинения вреда в какой-либо форме из-за наличия неопределенности, связанной с желанием осуществить определенный вид действий.

Ниже рассмотрен анализ риска при техногенном воздействии. Следует различать риск при наличии источника опасности и риск при наличии источника, оказывающего вредное воздействие на здоровье. Как определено выше, источник опасности потенциально обладает повреждающими факторами, которые воздействуют на организм, собственность или окружающую среду в течение относительно короткого отрезка времени. Что касается источника, характеризующегося вредными факторами, то принято считать, что он воздействует на объект в течение достаточно длительного времени.

Рис. 4.23. Символическое представление подсистемы ИЛИ – И

Для оценки риска используют различные математические формулировки, выбор которых зависит от имеющейся информации.

Когда последствия неизвестны, то под риском обычно понимают просто вероятность наступления определенного сочетания нежелательный событий:

При необходимости можно использовать определение риска как вероятности превышения предела:

где ξ –случайная величина; х–некоторое значение.

Риск, связанный с техникой, обычно оценивают по формуле, включающей как вероятность чепе, так и величину последствий U (обычно ущерб):

Если каждому i-му чепе, происходящему с вероятностью Pi, может быть поставлен в соответствие ущерб Ui, то величина риска будет представлять собой ожидаемую величину ущерба U*:

Если все вероятности наступления чепе одинаковы (Pi=p, i=1n), то из формулы (4.40) следует

Если последствия измерять числом летальных исходов (или) и известна вероятность P_NN летальных исходов, то риск

где q – положительное число. Если предположить, что одно чепе с большим числом летальных исходов более нежелательно, чем такое же число отдельных летальных исходов, в выражений (4.42) число q должно быть больше единицы.

При угрозе собственности ущерб и риск чаще всего измеряют в денежном выражении. Однако если можно принять, что ущерб при авариях будет одним и тем же, то определение рисков и дальнейшее их сравнение можно проводить, пользуясь вероятностями. В частности, если ущерб трудно рассчитать, то за величину риска принимают вероятность превышения предела [формула (4.38)].

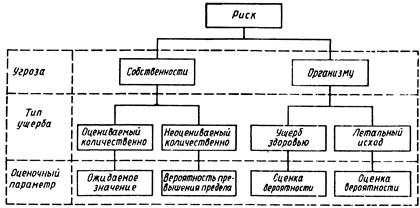

Рис. 4.24. Риск и его оценка

При угрозе здоровью ущерб в денежном выражении можно оценить только частично в виде расходов на оплату листков нетрудоспособности и подмену персонала. Еще труднее в денежном виде оценить ущерб от летальных исходов. Поэтому риск, связанный с несчастными случаями, оценивают вероятностями. Таким образом, единицы измерения риска могут быть различными в том случае, когда существует угроза здоровью, и тогда, когда существует угроза собственности. Поэтому, когда одновременно существует угроза здоровью и собственности, риск целесообразно записывать в векторном виде с различными единицами измерения по координатным осям:

Здесь перемножение в правой части уравнения производится покомпонентно (рис. 4.24), что позволяет сравнивать риски.

Принято различать риск индивидуальный и общий. Индивидуальный риск можно определить как ожидаемое значение ущерба U_* причиненного чепе за интервал времени Т и отнесенное к группе людей численностью М человек. (Численность людей должна быть указана, если делается ссылка на индивидуальный риск.)

Общий риск для группы людей (коллективный риск)

Каждый человек почти всегда подвергается в различных ситуациях определенному риску. Ниже приведены некоторые значения риска смертности.

Риск, ли (чел.-год)

Курение (пачка в день) ……………. 3,6·10^-3

Рак (все виды) ………………… 2,8·10^-3

Загрязнение атмосферы ……………. 1,1·10^-4

Алкоголь (малые дозы) ……………. 2,0·10^-5

Фоновая радиация (на уровне моря, без учета радона) . 2,0·10^-5

На рис. 4.25 и 4.26 показана связь между частотой и числом несчастных случаев с летальным исходом. Видно, что частота и величина риска, обусловленного природными катаклизмами, обычно существенно превосходят угрозы, сопутствующие эксплуатации техники. На рис. 4.27 сопоставлены экономические последствия (ущерб), наносимые природными катаклизмами и техническими катастрофами.

При определении социально приемлемого риска обычно используют данные о естественной смертности людей, которая в индустриально развитых странах практически одинакова и изменяется с течением времени, отражая научно-технический прогресс. Однако риск естественной смерти зависит от возрастной группы людей: в возрасте 5…15 лет он имеет минимум и равен 2·10^-4 случаев/(чел.* год), при этом на каждый такой случай приходится 20 несчастных случаев постоянной нетрудоспособности (нc пн) и 200 несчастных случаев временной нетрудоспособности (нс вн).

Поэтому имеет смысл ввести реперное значение абсолютного риска

Rа= 10^-4ли/(чел.*год). (4.46)

Рис. 4.27. Ущерб, наносимый источниками техногенного (1) и природного (2) происхождения

При определении реперного значения допустимого риска /^д при наличии отдельного источника опасности (технической установки) следует иметь в виду, что человеку обычно угрожает несколько источников опасности и, следовательно, должно выполняться неравенство: Rд < Rа. Обычно в качестве реперного значения допустимого риска при наличии отдельно взятого источника опасности берут

10^-3 ли/(чел.*год)

R={10^-4 ли нс пн/(чел.*год) (4.47)

10^-3 нс вн/(чел.*год).

Условие безопасности для населения можно сформулировать следующим образом: величина дополнительного риска, вызванного техническими причинами, для подавляющего большинства людей не должна превосходить реперное значение абсолютного риска Ra (рис. 4.28):

R ≤RА. (4.48)

Рис. 4.28 показывает, как велика доля тех людей, для которых среднегодовые значения риска вследствие присутствия технического фактора выше значения Ra. Среднегодовое значение риска для конкретного человека зависит от источников опасностей и времени их воздействия.

Рассматривая отдельно взятый источник опасности и учитывая, что индивидуальный риск обычно зависит от расстояния R = R(r), условие безопасности для всех r можно записать в виде

R(r) ≤Rд. (4.49)

Однако это неравенство нуждается в корректировке, когда последствия чепе могут быть весьма значительными. Как следует из рис. 4.25 (кривая I), имеет смысл считать приемлемым критерием максимального числа летальных исходов в год значение Nо = 100. Если при определенных условиях можно ожидать число летальных исходов N > No, то значение допустимого риска следует уменьшить пропорционально отношению No/N (рис. 4.29), так что условие безопасности будет иметь вид

Рис. 4. 28. Обычный характер функции распределения среднегодового риска

β –доля людей с индивидуальным риском меньшим R; т – доля людей с чрезмерно высоким риском; п –доля людей с приемлемым риском

При заданном источнике анализ опасностей будет включать идентификацию потенциальных чепе, численную оценку риска и этап управления риском. Оценку и управление риском можно проводить в следующем порядке.

Пусть плотность людей на единицу площади рабочей зоны определена как функция р (г). Тогда общий риск применительно к отдельному источнику

(4.51)

При наличии п источников опасности для нахождения индивидуального риска можно использовать принцип суперпозиции

(4.52)

где Ri,(r) – индивидуальный риск при i-м источнике опасности.

Один и тот же объект может быть источником разных опасностей. Например, при транспортировании топлива между пунктами А и В можно выделить поле опасности, связанное с токсичностью топлива, и поле опасности, связанное с горючестью топлива, которые в общем случае различны.

Далее проверяют выполнение неравенства (4.50). В дополнение к этому неравенству, которое ограничивает индивидуальный риск, следует удовлетворить также условию, вовлекающему в рассмотрение коллективный риск:

При принятии решений следует иметь в виду, что для ряда источников невозможно достичь уровня «нулевой» опасности. На рис. 4.30 кривая 1 соответствует случаю, когда можно достичь абсолютной безопасности, или нулевой опасности. В этом случае при расходах на защиту при необходимом конечном значении Х=Xо риск R становится равным нулю. Кривая 2 соответствует случаю, когда достичь абсолютной безопасности принципиально невозможно. Такое поведение эффективности затрат на защиту характерно, например для радиационно опасных производств, транспорта, промышленных предприятий. Если придерживаться принципа абсолютной безопасности, то необходимо применить все меры защиты, которые практически можно осуществить. Однако при этом помимо прямого риска Rnp, создаваемого данной технологией, и на уменьшение которого направлены усилия (меры безопасности), существует еще и косвенный риск Rкс. Он обусловлен, например строительными работами, изготовлением оборудования и материалов для защитных сооружений, их эксплуатацией и т. д. С ростом расходов X на безопасность риск Rпр уменьшается, а риск Rкс растет. Уменьшается также эффективность затрат на защиту. Начиная с некоторого уровня этих расходов, при дальнейшем росте Х будет происходить возрастание полного риска Rn = Rnp Rкс. Поэтому при наличии источников, которые не позволяют достичь уровня нулевой опасности, следует принимать вариант решения с оптимизацией риска.

Для выполнения условий безопасности может потребоваться внесение изменений в следующие компоненты, управляющие риском: конструкторские решения; аварийные методики; учебные, тренировочные программы, программы по переподготовке; руководство по эксплуатации; нормативные документы; программы по безопасности.

Анализ риска, обусловленного наличием источника вредного действия, состоит из этапа оценки риска, сопровождаемого исследованиями, и этапа управления риском (рис. 4.31). На этапе оценки устанавливают, какие последствия вызывают разные дозы и в разных условиях в данном коллективе. На этапе управления риском анализируют разные альтернативы и выбирают наиболее подходящие управляющие воздействия. С целью принятия окончательного решения результаты оценки риска рассматривают с учетом инженерных, экономических и политических аспектов.

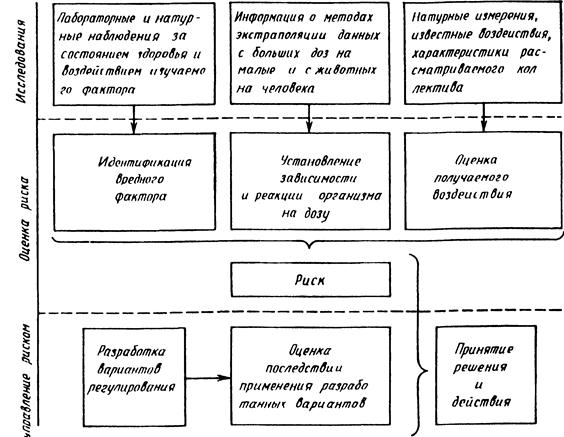

Рис. 4.31. Схема анализа риска, обусловленного источником, воздействующим на здоровье

Стандартные показатели несчастных случаев. Показатели несчастных случаев являются некоторой мерой опасности, позволяющей сопоставлять между собой предприятия, отрасли, профессии, возрастные группы и т. д. Они учитывают объем выполненной работы, ее минимальную длительность, при которой они являются достоверными, требуют применения единых методов учета данных и разрешают проводить сравнение лишь при определенных условиях (например, по профессиям). К таким показателям относят коэффициенты и показатели частоты и тяжести несчастных случаев.

Коэффициент частоты несчастных случаев есть отношение числа наступивших несчастных случаев N к реперному числу несчастных случаев N*, определенному за тот же период времени:

K₄=N/N*. (4.54)

Реперное число

где α_t = 10^-6 нс/ч и α_м = 10^-3 нс/чел. можно трактовать как реперные значения соответственно скорости и плотности наступления несчастных случаев; Т–число часов, отработанных за рассматриваемый период времени всеми рабочими, которые подвергались воздействию опасности; М–среднее число рабочих, подверженных опасности.

В нашей стране принято определять реперное число по формуле N* = α_мM, в западных развитых странах N* = α_tТ, подсчитанные таким образом коэффициенты К₄ имеют различные значения; расчет реперного числа по формуле N = α_ТТ позволяет более полно учесть объем выполненной работы.

Если устанавливается годовое значение К₄, то

T=MXY-Z,

где М–численность работающих; X, Y и Z–соответственно длительность рабочего дня, число отработанных в году дней и потери рабочего времени вследствие отпусков, прогулов, болезни, несчастных случаев и т д.

Например, если на предприятии в течение года (допустим, в году 300 рабочих дней) работало 950 человек (рабочий день ранен 8 ч), за это время наступило 100 несчастных случаев и было потеряно по разным причинам 30 000 рабочих дней, то -Т = 950∙300∙8–30000∙8 = 2 040 000 ч, N. =10^-6·2 040 000 == 2,04 нc, К₄ = 100/2,04 = 49,02.

Показатель тяжести несчастных случаев (коэффициент нетрудоспособности)

Kн=Д/д*, (4.55)

где Д–число всех дней нетрудоспособности; Д*=βтТ–реперное число нетрудоспособных дней; Ву= 10^-3 дн/ч.

Допустим, что при условиях, изложенных в предыдущем примере, 100 несчастных случаев привели к потере 3000 рабочих дней. Тогда, реперное число Д_* = 10^-3(950·300x х8–30 000-8) == 2040 дней, К_н = 3000/2040 = 1,47

Коэффициент тяжести несчастных случаев определяется как число всех дней нетрудоспособности, приходящееся на один несчастный случай:

Кт=Д/Т

(4.56)

При расчетах характеристик несчастных случаев (4.54)…(4.56) возникает вопрос: как быть, если среди несчастных случаев были такие, которые привели к летальному исходу или полной потере трудоспособности? Ответ на этот вопрос пытаются дать путем установления эквивалента, который бы приводил летальный исход к числу нетрудоспособных дней. Ориентировочно и неофициально полагают, что один летальный исход может быть приравнен к 6000–7500 дням потери работоспособности Так, если в предыдущем примере к 100 несчастным случаям добавим один летальный исход, получим Кн^=е (6000 3000)/2040 =4,41, т.е. показатель тяжести увеличится в 3 раза, а коэффициент частоты незначительно (станет равным 50,25). Однако в настоящее время показатели несчастных случаев обычно рассчитывают отдельно для летальных и нелетальных исходов.

Коэффициент частоты несчастных случаев с летальным исходом [ли/чел∙4)]:

Кл=Nл/(МТ)

(4 57)

где Nл –число летальных исходов, обычно полагают МТ= 10⁸ чел *ч, что соответствует расчетному времени, когда 1000 человек работают по 40 ч в неделю в течение 50 недель в году и в течение 50 лет. Значения коэффициента Кл приведены ниже.

Кл,ли/(чел*4)

Горные работы 30·10^-8

Транспорт 30·10^-8

Строительство 20·10^-8

Добыча нерудных полезных ископаемых 10·10^-8

Эксплуатация газопроводного оборудования и гидротехнических
сооружений 6·10^-8

Металлургическая промышленность 6·10^-8

Деревообделочные работы 6·10^-8

Пищевая промышленность 6·10^-8

Цсллюлозно-бумажная и полиграфическая промышленность 5·10^-8

Электротехника, точная механика, оптика 4·10^-8

Работы, связанные с химическими веществами 4·10^-8

Торговля, финансы, страхование, коммунальные услуги 4·10^-8

Текстильная и кожевенно-обувная промышленность 3·10^-8

Здравоохранение___________________________ 2·10^-8

Среднее значение для 20,2 млн застрахованных 7·10^-8

Оценка опасности становится полной лишь тогда, когда последствия потенциального чепе ясно представляются. Прежде чем планировать предупредительные мероприятия, необходимо знать, какое потенциальное повреждающее действие окажет данное чепе на персонал, население, материальные ценности и окружающую среду. Поэтому анализ последствий чепе (АПЧ) может включать следующее:

– описание потенциальных чепе;

– оценку их вероятностей;

– количественную оценку возможных последствий, например, проливов и выбросов, обладающих повреждающими свойствами (токсичностью, взрываемостью и т д);

– расчет рассеивания выбросов и испарение проливов;

– оценку других повреждающих факторов (радиации, ударной волны, излучений и т. д);

– суммарную оценку ущерба.

Если первые два пункта могут быть выполнены, исходя из результатов анализа опасностей, выполненного ранее описанными методами, то для выполнения других пунктов нужно использовать специальные модели.

Большой класс задач связан с выбросом в атмосферу радиоактивных и других химических веществ. Чтобы оценить последствия такой аварии, необходимо уметь рассчитывать поля концентраций. Если примесь выбрасывается в поток, движущийся с постоянной средней скоростью U вдоль оси ОХ₁ декартовой системы координат, то теоретико-вероятностное среднее значение концентрации с в точке Х в момент времени t

где S(x , t’) – производительность источника в точке х’ в момент t’(единиц примеси на единицу объема за единицу времени), σi = σi(τ) – стандартные отклонения (i = 1, 2, 3, τ= t–t’), |σ| = σ₁σ₂σ₃

В табл 4 18 приведены некоторые решения этого уравнения. В расчетные соотношения входят стандартные отклонения σδi, которые необходимо предварительно определить Для стационарных источников значения σ₂, σ₃ представляют собой характеристики горизонтального (перпендикулярно направлению движения) и вертикального расширения струи. Они задаются в зависимости от расстояния от источника в направлении движения ветра и зависят от устойчивости атмосферы, т е ее турбулентности, которая определяет поле ветра, переносящее и рассеивающее примесь Категории устойчивости даны в табл. 4.19. Значения отклонений приведены на рис. 4.32. для периодов времени порядка 10 мин вблизи поверхности Земли (обычно на высоте 10 м). Скорость ветра U высоте х_з приближенно можно определить по формуле U=U_h(x₃/h)α где U_h –скорость ветра на высоте h; показатель α, зависящий от атмосферных условий и шероховатости поверхности, можно принять равным 0,16; 0,28 и 0,4 соответственно для территории открытого пространства, при наличии пригорода и в условиях города.

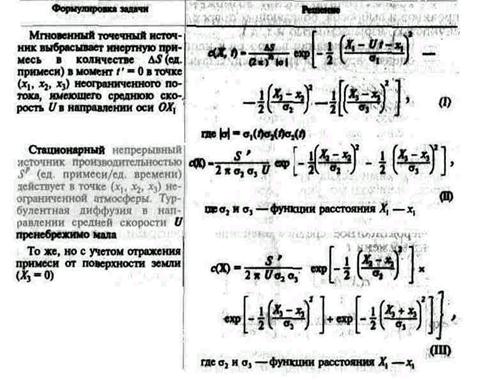

Таблица 4.18. Расчетные соотношения для полей концентраций от некоторых источников

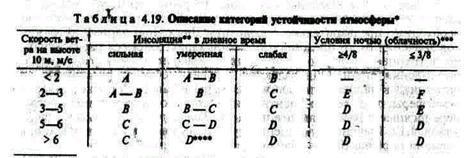

* А, В, С – атмосфера соответственно сильно, умеренно, слегка неустойчива, D – нейтральная, Е, F–слегка и умеренно устойчивая

** Сильная инсоляция соответствует высоте Солнца φ≥60° над горизонтом при ясном небе, слабая инсоляция, если 15° φ < 35°.

*** Облачность определяется как часть неба над местным видимым горизонтом, покрытая облаками

**** Нейтральная категория D соответствует также случаю сплошной облачности днем

Определить максимальную концентрацию на расстоянии 10 км от городского стационарного источника производительностью 4800 г/с, если эффективная высота выброса 250 м, скорость ветра 3 м/с на высоте 10м, погодные условия –сплошной облачный покров

Выбрав оси, как показано на рис 4 33, воспользуемся формулой (III) табл 4 18 Выброс происходит в точке с координатами х₁ =0, х₂ = 0, х₃ = 250 м Максимальная концентрация см на расстоянии Х₁ = 10·10³ м достигается на поверхности земли (Xз = 0) по оси струи (Х₂ = 0). Для условий города U= 3(250/10)°’⁴ = 11 м/с. Время r = X₁/U = 900 с, что будем считать близким к периоду времени, для которого справедлива формула. Из табл. 4.19 находим, что сплошной облачный покров соответствует категории D. По рис. 4.32 определяем g^(x ^sss 10-Ю³ м)« 550 м, огз(Л’1 = 1(Н0³ м) = 135 м. Откуда

Для представления результатов АПЧ можно использовать как форму табл. 4.20.

Таблица 4.20. Вариант представления результатов анализа последствий чепс

5. СРЕДСТВА СНИЖЕНИЯ ТРАВМООПАСНОСТИ
ТЕХНИЧЕСКИХ СИСТЕМ

Ни одно производство не обходится без использования систем повышенного давления (трубопроводов, баллонов и емкостей для хранения или перевозки сжатых, сжиженных и растворенных газов, газгольдеров и т. д.). Любые системы повышенного давления всегда представляют потенциальную опасность.

Причинами разрушения или разгерметизации систем повышенного давления могут быть: внешние механические воздействия, старение систем (снижение механической прочности); нарушение технологического режима; конструкторские ошибки; изменение состояния герметизируемой среды; неисправности в контрольно-измерительных, регулирующих и предохранительных устройствах; ошибки обслуживающего персонала и т. д.

Взрывозащита систем повышенного давления достигается организационно-техническими мероприятиями; разработкой инструктивных материалов, регламентов, норм и правил ведения технологических процессов; организацией обучения и инструктажа обслуживающего персонала; осуществлением контроля и надзора за соблюдением норм технологического режима, правил и норм техники безопасности, пожарной безопасности и т. п. Кроме того, оборудование повышенного давления должно быть оснащено системами взрывозащиты, которые предполагают:

– применение гидрозатворов, огнепреградителей, инертных газов или паровых завес;

– защиту аппаратов от разрушения при взрыве с помощью устройств аварийного сброса давления (предохранительные мембраны и клапаны, быстродействующие задвижки, обратные клапаны и т. д.).

Рассмотрим средства обеспечения безопасности основных элементов систем повышенного давления.

Чтобы внешний вид трубопровода указывал на свойства транспортируемого вещества, введена их опознавательная окраска (ГОСТ 14202–69):

Для выделения вида опасностей на трубопроводы наносят предупреждающие (сигнальные) цветные кольца, количество которых определяет степень опасности. Так, на трубопроводы взрывоопасных, огнеопасных, легковоспламеняющихся веществ наносят красные кольца, безопасных или нейтральных веществ –зеленые, токсичных веществ –желтые. Для обозначения глубокого вакуума, высокого давления, наличия радиации используют также желтый цвет.

Все трубопроводы подвергают гидравлическим испытаниям при пробном давлении на 25 % выше рабочего, но не менее 0,2 МПа.

Кроме испытаний водой на прочность газопроводы, а также трубопроводы для токсичных газов испытывают на герметичность воздухом при пробном давлении, равном рабочему. Отсутствие утечки воздуха из соединений проверяют мыльным раствором или погружением узлов в ванну с водой.

Газопроводы прокладывают с небольшим уклоном в сторону движения газа, а буферную емкость снабжают в нижней части спускной трубой с краном для систематического удаления водяного конденсата и масла. Паропроводы снабжают конденсатоотводчиками, которые позволяют предотвратить возникновение гидравлических ударов и пробок. Во избежание возникновения напряжений от тепловых деформаций, особенно в наземных газопроводах, устраивают специальные компенсаторы в виде П-образного участка.

Трубопроводы со сжиженными газами прокладывают на расстоянии не менее 0,5 м от трубопроводов с горячим рабочим телом, при этом последние изолируют, а трубопроводы с легко замерзающими газами монтируют рядом с паропроводами и трубопроводами горячей воды. Для предотвращения ожогов кислотами и щелочами фланцевые соединения трубопроводов закрывают защитными кожухами. Трубопроводы для транспортирования жидкого и газообразного кислорода периодически, а также после каждого ремонта обезжиривают. Для обезжиривания используют тетрахлорид углерода, трихлорэтилен или тетрахлорэтилен.

Трубопроводы, по которым в зону реакции к аппарату или устройству подается горючее и окислитель, оборудуют специальными устройствами: автоматическими задвижками, обратными клапанами, гидравлическими затворами, огне- и взрывопреградителями. Обратные клапаны препятствуют обратному ходу потока рабочего тела в случае начала процесса горения и появления противодавления (рис. 5.1). Предохранительные затворы применяют в генераторах ацетилена для исключения обратного проскока пламени от газовой горелки сварочного агрегата в генератор (рис. 5.2).

Стационарные сосуды, баллоны для хранения и перевозки сжатых, сжиженных и растворенных газов: баллоны (ГОСТ 949–73*) изготовляют малой (0,4…12 л), средней (20…50 л) и большой (80….500 л) вместимости. Баллоны малой и средней вместимости изготовляют из углеродистой стали на рабочее давление 10, 15 и 20 МПа, из легированной стали –на 15 и 20 МПа. У горловины каждого баллона на сферической части выбивают следующие данные: товарный знак предприятия-изготовителя, дату (месяц и год) изготовления (последнего испытания) и год следующего испытания; вид термообработки (нормализация, закалка с отпуском); рабочее и пробное гидравлическое давление (мПа); вместимость баллона, л; массу баллона, кг; клеймо ОТК; обозначение действующего стандарта.

Наружная поверхность баллонов окрашивается в определенный цвет, на нее наносится соответствующая надпись и сигнальная полоса. Окраска баллонов для наиболее часто используемых промышленных газов приведена ниже:

Для горючих и негорючих газов, не обозначенных в ПБ10-–115-–96 (Правила устройства и безопасной эксплуатации сосудов, работающих под давлением), предусмотрена следующая гамма цветов:

Сигнальная окраска баллонов и цистерн позволяет исключить образование смеси «горючее – окислитель» вследствие заполнения емкостей рабочим телом, для которого они не предназначены.

Для предотвращения проникновения в опорожненный баллон посторонних газов, а также для определения (в необходимых случаях), какой газ находится в баллоне, или герметичности баллона и его арматуры заводы-наполнители принимают опорожненные баллоны с остаточным давлением не менее 0,05 МПа, а баллоны для растворенного ацетилена –не менее 0,05 и не более 0,1 МПа.

Взрыв ацетиленовых баллонов может быть вызван старением пористой массы (активированного угля в ацетоне), в которой растворяется ацетилен. Образование смеси горючее – окислитель в кислородных баллонах чаще всего связано с попаданием в его вентиль масел; в водородных–с загрязнением их кислородом, а также с появлением в них окалины.

Действующие в настоящее время Правила устройства и безопасной эксплуатации сосудов, работающих под давлением (ПБ–115–96), распространяются на:

– сосуды, работающие под давлением воды с температурой выше 115 °С или другой жидкости с температурой, превышающей температуру кипения при давлении 0,07 МПа, без учета гидростатического давления;

– сосуды, работающие под давлением пара или газа свыше 0,07 МПа;

– баллоны, предназначенные для транспортирования и хранения сжатых, сжиженных и растворенных газов под давлением свыше 0,07 МПа;

– цистерны и бочки для транспортирования и хранения сжиженных газов, давление паров которых при температуре до 50 °С превышает давление 0,07 МПа;

– цистерны и сосуды для транспортирования или хранения сжатых, сжиженных газов, жидкостей и сыпучих тел, в которых давление выше 0,07 МПа создается периодически для их опорожнения;

– барокамеры.

Правила не распространяют своего действия на:

– сосуды, изготавливаемые в соответствии с «Правилами устройства и безопасной эксплуатации оборудования и трубопроводов атомных энергетических установок», утвержденными Госатомэнергонадзором России, а также сосуды, работающие с радиоактивной средой;

– сосуды вместимостью не более 0,025 м³ независимо от давления, используемые для научно-экспериментальных целей;

– сосуды и баллоны вместимостью не более 0,025 м³, у которых произведение давления в МПа на вместимость в м³ не превышает 0,02;

– сосуды, работающие под давлением, создающимся при взрыве внутри их в соответствии с технологическим процессом;

– сосуды, работающие под вакуумом;

– сосуды, состоящие из труб с внутренним диаметром не более 150 мм без коллекторов, а также с коллекторами; выполненными из труб с внутренним диаметром не более 150 мм, а также ряд других типов сосудов (сосуды, устанавливаемые на морских и речных судах, самолетах и других летательных аппаратах; воздушные резервуары тормозного оборудования подвижного состава железнодорожного транспорта, автомобилей и других средств передвижения; сосуды специального назначения военного ведомства и т. д.);

– сосуды, на которые распространяется действие «Правил устройства и безопасной эксплуатации сосудов, работающих под давлением», до пуска их в эксплуатацию должны быть зарегистрированы в органах Госгортехнадзора России. Исключение составляют:

– сосуды 1-й группы, работающие при температуре стенки не выше 200° С, у которых произведение давления в МПа на вместимость в м³ не превышает 0,05, а также сосуды 2-й, 3-й, 4-й групп, работающие при указанной выше температуре, у которых произведение давления в МПа на вместимость в м³ не превышает 0,1 (к первой группе относятся сосуды, содержащие взрывоопасные и пожароопасные среды, или вещества 1-го и 2-го классов опасности по ГОСТ 12.1.007 независимо от температуры стенки и расчетного давления (выше 0,07 МПа). 2-я, 3-я, 4-я группы сосудов определяются расчетным давлением и температурой стенки, при условии, что сосуд не содержит среду, указанную для группы 1);

– аппараты воздухоразделительных установок и разделения газов, расположенные внутри теплоизоляционного кожуха;

– резервуары воздушных электрических переключателей;

– бочки для перевозки сжиженных газов, баллоны вместимостью до 100 л включительно, установленные стационарно, а также предназначенные для транспортировки и (или) хранения сжатых, сжиженных и растворенных газов;

– генераторы (реакторы) для получения водорода, используемые гидрометеорологической службой;

– сосуды, включенные в закрытую систему добычи нефти и газа (от скважин до магистрального трубопровода);

– сосуды для хранения или транспортировки сжиженных газов, жидкостей и сыпучих тел, находящиеся под давлением периодически при их опорожнении;

– сосуды со сжатым и сжиженными газами, предназначенные для обеспечения топливом двигателей транспортных средств, на которых они установлены;

– сосуды, установленные в подземных горных выработках.

Для обеспечения безопасной и безаварийной эксплуатации сосуды и аппараты, работающие под давлением, должны подвергаться техническому освидетельствованию после монтажа и пуска в эксплуатацию, периодически в процессе эксплуатации, а в необходимых случаях и внеочередному освидетельствованию.

Объемы, методы и периодичность технического освидетельствования оговариваются изготовителем и указываются в инструкциях по монтажу и эксплуатации. В случае отсутствия таких указаний техническое освидетельствование проводится по указанию «Правил» ПБ10– 115–96. Так, для сосудов, не подлежащих регистрации в органах Госгортехнадзора России, установлена следующая периодичность: гидравлические испытания пробным давлением один раз в восемь лет, наружный и внутренний осмотр один раз в два года при работе со средой, вызывающей разрушение и физико-химическое превращение материала (коррозия и т. п.) со скоростью не более 0,1 мм в год и 12 месяцев при скорости более 0,1 мм в год.

Сроки и объемы освидетельствований других типов сосудов и баллонов, зарегистрированных и не зарегистрированных в органах Госгортехнадзора России, также устанавливаются в зависимости от условий эксплуатации (скорость физико-химических превращений) и типа сосуда.

При гидравлических испытаниях испытываемую емкость заполняют водой, после чего давление воды плавно повышают до значений пробного давления, указанного в табл. 5.1.

Таблица 51 Давление при гидравлических испытаниях

К= δго,δt –допустимое напряжение для материала сосуда или его элемента соответственно при 20 °С и расчетной температуре, МПа, Км – отношение массы металлоконструкции к общей массе сосуда; а = 1,3 –для неметаллических материалов с ударной вязкостью более 20 Дж/см². а = 1,6 –для неметаллических материалов с ударной вязкостью 20 Дж/см² и менее

Применяемая вода должна иметь температуру не ниже 5 и не выше 40°С, если иное не оговорено в паспорте на сосуд. Разность температур стенки сосуда и окружающего воздуха во время испытаний не должна вызывать конденсации влаги на поверхности стенок сосуда. Использование сжатого воздуха или другого газа для подъема давления не допускается.

Давление в испытываемом сосуде контролируется двумя манометрами одного типа, предела измерения, одинаковых классов точности, цены деления. Время выдержки пробного давления устанавливается разработчиком и обычно определяется толщиной стенки сосуда. Так, при толщине стенки до 50мм оно составляет 10 мин, при 50–100мм– 20 мин, свыше 100мм – 30 мин. Для литых неметаллических и многослойных сосудов независимо от толщины стенки время выдержки составляет 60 мин.

После выдержки под пробным давлением давление снижается до расчетного, при котором производят осмотр наружной поверхности сосуда, всех его разъемных и сварных соединений. Сосуд считается выдержавшим гидравлическое испытание, если не обнаружено:

– течи, трещин, слезок, потения в сварных соединениях и на основном металле;

–течи в разъемных соединениях;

– видимых остаточных деформаций, падения давления по манометру.

Гидравлическое испытание допускается заменять пневматическим при условии контроля этого испытания методом акустической эмиссии или другим, согласованным с Госгортехнадзором России.

Техническое освидетельствование установок, работающих под давлением, зарегистрированных в органах Госгортехнадзора, производит технический инспектор, а установки, не зарегистрированные в этих органах,–лицо, на которое приказом по предприятию возложен надзор за безопасностью эксплуатации установок, работающих под давлением.

Сжиженные газы хранят и перевозят в стационарных и транспортных сосудах –цистернах (сосуды для сжиженных газов), которые в случае хранения криогенных жидкостей снабжены высокоэффективной тепловой изоляцией.

Криогенные сосуды номинальным объемом 6,3…40 л изготовляют в соответствии с ТУ 26-04-622–87.

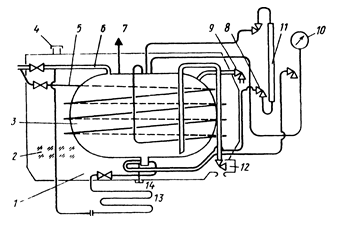

Стационарные резервуары изготовляют объемом до 500 тыс. л и более. В зависимости от конструкции они бывают цилиндрической (горизонтальные и вертикальные) и шарообразной формы. Основные параметры и размеры внутренних резервуаров для сжиженных газов регламентированы ТУ 26-04-622–87.

Транспортные сосуды (цистерны) обычно имеют объем до 35 тыс. л. Принципиальная схема такого резервуара представлена на рис. 5.3. Низкие температуры, при которых эксплуатируются внутренние сосуды криогенных резервуаров и цистерн, накладывают ограничения на материалы, используемые при их изготовлении.

В промышленности в настоящее время используют газгольдеры низкого и высокого давления. Газгольдеры низкого давления–это сосуды переменного объема, давление газа в которых практически всегда остается постоянным. Из газгольдеров высокого давления расходуемый газ подается сначала на редуктор, а затем к потребителю. Газгольдеры высокого давления обычно собирают из баллонов большого объема, изготовляемых на рабочее давление меньше 25 МПа по ГОСТ 9731–79* и на 32 и 40 МПа по ГОСТ 12247–80*.

Для управления работой и обеспечения безопасных условий эксплуатации сосуды в зависимости от назначения должны быть оснащены:

– запорной или запорно-регулирующей арматурой;

– приборами для измерения давления;

– приборами для измерения температуры;

– предохранительными устройствами;

– указателями уровня жидкости.

Арматура должна иметь следующую маркировку:

– наименование или товарный знак изготовителя;

– условный проход;

– условное давление, МПа (допускается указывать рабочее давление и допустимую температуру);

– направление потока среды;

– марку материала корпуса.

На маховике запорной арматуры должно быть указано направление его вращения при открывании или закрывании арматуры. Арматура с условным проходом более 20 мм, изготовленная из легированной стали или цветных металлов, должна иметь паспорт установленной формы, в котором должны быть указаны данные по химсоставу, механическим свойствам, режимам термообработки и результатам контроля качества изготовления неразрушающими методами.

Каждый сосуд и самостоятельные полости с разными давлениями должны быть снабжены манометрами прямого действия. Манометр устанавливается на штуцере сосуда или трубопроводе между сосудом и запорной арматурой. Манометры должны иметь класс точности не ниже 2,5–при рабочем давлении сосуда до 2,5 МПа, 1,5–при рабочем давлении сосуда свыше 2,5 МПа. Манометр должен выбираться с такой шкалой, чтобы предел измерения рабочего давления находился во второй трети шкалы. На шкале манометра владельцем сосуда должна быть нанесена красная черта, указывающая рабочее давление в сосуде. Манометр должен быть установлен так, чтобы его показания были отчетливо видны обслуживающему персоналу. Номинальный диаметр корпуса манометров, устанавливаемых на высоте до 2 м от уровня площадки наблюдения за ним, должен быть не менее 100мм,на высоте от 2 до 3 м –не менее 160мм. Установка манометров на высоте более 3 м от уровня площадки не разрешается.

Между манометром и сосудом должен быть установлен трехходовый кран или заменяющее устройство, позволяющее проводить периодическую проверку манометра с помощью контрольного.

Проверка манометров сих опломдированием и клеймением должна производится не реже одного раза в 12 месяцев. Кроме того, не реже одного раза в 6 месяцев владельцем сосуда должна производиться дополнительная проверка рабочих манометров контрольными с записью результатов в журнал контрольных проверок.

Манометр не допускается к применению в случаях, когда:

– отсутствует пломба или клеймо с отметкой о проведении проверки;

– просрочен срок проверки;

– стрелка при его отключении не возвращается в нулевое положение на величину, превышающую половину допускаемой погрешности для данного прибора;

– разбито стекло или имеются повреждения, которые могут отразиться на правильности его показаний.

Сосуды, работающие при изменяющейся температуре стенок, должны быть снабжены приборами для контроля скорости и равномерности прогрева по длине и высоте сосуда и реперами для контроля тепловых перемещений.

Необходимость оснащения сосудов указанными приборами и реперами, а также допустимая скорость прогрева и охлаждения сосудов определяются разработчиком проекта и указываются изготовителем в паспортах сосудов или инструкциях по монтажу и эксплуатации.

Каждый сосуд должен быть снабжен предохранительными устройствами от повышения давления выше допустимого значения.

В качестве предохранительных устройств применяются:

– пружинные предохранительные клапаны;

– рычажно-грузовые предохранительные клапаны;

– импульсные предохранительные устройства, состоящие из главного предохранительного клапана и управляющего импульсного клапана прямого действия;

– предохранительные устройства с разрушающимися мембранами (предохранительные мембраны);

– другие устройства, применение которых согласовано с Госгортехнадзором России.

Распространенным средством защиты технологического оборудования от разрушения при взрывах являются предохранительные мембраны (разрывные, ломающиеся, срезные, хлопающие, специальные) и взрывные клапаны (рис. 5.4, 5.5).

Достоинством предохранительных мембран является предельная простота их конструкции, что характеризует их как самые надежные из всех существующих средств взрывозащиты. Кроме того, мембраны практически не имеют ограничений по пропускной способности. Существенным недостатком предохранительных мембран является то, что после срабатывания защищаемое оборудование остается открытым, это, как правило, приводит к остановке технологического процесса и к выбросу в атмосферу всего содержимого аппарата. При разгерметизации технологического оборудования нельзя исключить возможность вторичных взрывов, которые бывают обусловлены подсосом атмосферного воздуха внутрь аппарата через открытое отверстие мембраны.

Использование на технологическом оборудовании взрывных клапанов дает возможность устранить эти негативные последствия, так как после срабатывания и сброса отверстие вновь закрывается и таким образом не вызывает необходимости немедленной остановки оборудования и проведения восстановительных работ. К недостаткам взрывных клапанов следует отнести их большую инерционность по сравнению с мембранами, сложность конструкции, а также недостаточную герметичность, ограничивающую область их применения (они могут использоваться для взрывозащиты оборудования, работающего при нормальном давлении).

Широко используются разрывные мембраны, изготовляемые из тонколистового металлического проката. Конструктивное оформление узла зажима мембраны может быть различным (шип – паз, конический или линзовый зажим, см. рис. 5.4).

При нагружении рабочим давлением мембрана испытывает большие пластические деформации и приобретает ярко выраженный купол, по форме очень близкий к сферическому сегменту. Чаще всего куполообразную форму мембране придают заранее при изготовлении, подвергая ее нагружению давлением, составляющим около 90 % разрывного. При этом фактически исчерпывается почти весь запас пластических деформаций материала, поэтому еще больше увеличивается быстродействие мембраны.

Разрывное давление Рс, такой оболочки (давление срабатывания мембраны)

Pc=2∆oσ_BPR

где До –толщина материала мембраны;

δ

_вр

–временное сопротивление материала при растяжении (предел прочности);

R –

радиус купола.

Минимальный (на пределе разрыва мембраны) радиус купола, где δ – относительное удлинение при разрыве.

Для определения времени полного раскрытия сбросного отверстия мембран можно использовать соотношение:

где а = [(πDpΔo)/Pc]^1/2; D и Δо –соответственно рабочий диаметр мембраны и толщина металлопроката, из которого изготовлена мембрана;

р – плотность материала мембраны, кг/м . Наиболее распространенным средством защиты технологического оборудования от взрыва являются предохранительные клапаны (см. рис. 5.5). Однако и они имеют ряд существенных недостатков, в основном определяющихся большой инерционностью подвижных деталей клапанов.

Расчет и подбор предохранительного клапана заключается в определении количества газа (жидкости), вышедшего из сосуда, аппарата, или площади проходного сечения предохранительно устройства, а также расчете времени истечения при заданном конечном давлении. Давление Рmах в защищаемой емкости не должно превышать значений, указанных ниже:

Согласно ГОСТ 12.2.085–82 при расчете массового расхода M газа через предохранительное устройство необходимо использовать выражения M=AF ; для жидкости M-AF^IlXi (Л– Р’), где А и F–коэффициент расхода и площадь сечения устья сбросного отверстия, м²; Xi–плотность рабочей среды в сосуде или аппарате, кг/м³; Р’ и Л – абсолютные давления, Па, соответственно в устье сбросного отверстия и сосуде или аппарате; комплекс

показатель адиабаты; π* – критическое отношение давления, равное

Для подбора предохранительного клапана или мембраны необходимо по заданному массовому расходу, который определяется как максимальный аварийный расход среды, определить площадь проходного сечения клапана.

Важной характеристикой предохранительного устройства является время истечения. При истечении газа из сосуда или аппарата ограниченной постоянной емкости через сбросное отверстие постоянного сечения реализуется звуковой режим истечения, если давление Pi ≥ Р”/π*, где Р” –давление в среде, в которую происходит истечение. В этом случае время истечения

Здесь нулевым индексом отмечены параметры в начальный момент времени.

Если истечение происходит в дозвуковой области, то время истечения

Здесь нулевым индексом отмечены параметры в начальный момент времени.

Значение коэффициента расхода предохранительного устройства зависит от конструктивных особенностей предохранительного устройства и указывается в паспорте на него. Если таковые данные отсутствуют, то обычно полагают А=ξ где ξ–коэффициент сопротивления предохранительного клапана.

Мембранные предохранительные устройства могут устанавливаться:

– вместо рычажно-грузовых и пружинных предохранительных клапанов, когда эти клапаны в рабочих условиях конкретной среды не могут быть применены вследствие их инерционности или других причин;

– перед предохранительными клапанами в случаях, когда предохранительные клапаны не могут надежно работать вследствие вредного воздействия рабочей среды (коррозия, эрозия, полимеризация, кристаллизация, прикипание, примерзание) или возможных утечек через закрытый клапан взрыво- и пожароопасных, токсичных, экологически вредных веществ и т. п.;

– параллельно с предохранительными клапанами для увеличения пропускной способности систем сброса давления;

– на выходной стороне предохранительных клапанов для предотвращения вредного воздействия рабочих сред со стороны сбросной системы и для исключения влияния колебаний противодавления со стороны этой системы на точность срабатывания предохранительных клапанов.

Предохранительные мембраны должны быть маркированы, при этом маркировка не должна оказывать влияния на точность срабатывания мембраны.

Содержание маркировки:

– наименование или товарный знак изготовителя;

– номер партии мембран;

– тип мембран;

– условный диаметр;

– рабочий диаметр;

– материал;

– минимальное и максимальное давление срабатывания мембран в партии при заданной температуре и при температуре 20 °С.

Порядок и сроки проверки исправности действия предохранительных устройств в зависимости от условий технологического процесса должны быть указаны в инструкции по эксплуатации предохранительных устройств, утвержденных владельцем сосуда в установленном порядке.

К средствам защиты от механического травмирования относятся предохранительные тормозные, оградительные устройства, средства автоматического контроля и сигнализации, знаки безопасности, системы дистанционного управления. Системы дистанционного управления и автоматические сигнализаторы на опасную концентрацию паров, газов, пылей применяют чаще всего во взрывоопасных производствах и производствах с выделением в воздух рабочей зоны токсичных веществ.

Предохранительные защитные средства предназначены для автоматического отключения агрегатов и машин при отклонении какого-либо параметра, характеризующего режим работы оборудования, за пределы допустимых значений. Таким образом, при аварийных режимах (увеличении давления, температуры, рабочих скоростей, силы тока, крутящих моментов и т. п.) исключается возможность взрывов, поломок, воспламенений. В соответствии с ГОСТ 12.4.125–83 предохранительные устройства по характеру действия бывают блокировочными и ограничительными.

Блокировочные устройства по принципу действия подразделяют на механические, электронные, электрические, электромагнитные, пневматические, гидравлические, оптические, магнитные и комбинированные.

Ограничительные устройства по конструктивному исполнению подразделяют на муфты, штифты, клапаны, шпонки, мембраны, пружины, сильфоны и шайбы.

Блокировочные устройства препятствуют проникновению человека в опасную зону либо во время пребывания его в этой зоне устраняют опасный фактор.

Особенно большое значение этим видам средств защиты придается на рабочих местах агрегатов и машин, не имеющих ограждений, а также там, где работа может вестись при снятом или открытом ограждении.

Механическая блокировка представляет собой систему, обеспечивающую связь между ограждением и тормозным (пусковым) устройством. При снятом ограждении агрегат невозможно растормозить, а следовательно, и пустить его в ход (рис.5.6).

Электрическую блокировку применяют на электроустановках с напряжением от 500 В и выше, а также на различных видах технологического оборудования с электроприводом. Она обеспечивает включение оборудования только при наличии ограждения. Электромагнитную (радиочастотную) блокировку применяют для предотвращения попадания человека в опасную зону. Если это происходит, высокочастотный генератор подает импульс тока к электромагнитному усилителю и поляризованному реле. Контакты электромагнитного реле обесточивают схему магнитного пускателя, что обеспечивает электромагнитное торможение привода за десятые доли секунды. Аналогично работает магнитная блокировка, использующая постоянное магнитное поле.

Оптическая блокировка находит применение в кузнечно-прессовых и механических цехах машиностроительных заводов. Световой луч, попадающий на фотоэлемент, обеспечивает постоянное протекание тока в обмотке блокировочного электромагнита. Если в момент нажатия педали в рабочей (опасной) зоне штампа окажется рука рабочего, падение светового тока на фотоэлемент прекращается, обмотки блокировочного магнита обесточиваются, его якорь под действием пружины выдвигается и включение пресса педалью становится невозможным.

Электронную (радиационную) блокировку применяют для защиты опасных зон на прессах, гильотинных ножницах и других видах технологического оборудования, применяемого в машиностроении (рис. 5.7).

Излучение, направленное от источника 5, улавливается трубками Гейгера 1. Они воздействуют на тиратронную лампу 2, от которой приводится в действие контрольное реле 3. Контакты реле либо включают, либо разрывают цепь управления, либо воздействуют на пусковое устройство. Контрольное реле 4 работает при нарушении системы блокировки, когда трубки Гейгера не работают в течение 20 с. Преимуществом блокировки с радиационными датчиками является то, что они позволяют производить бесконтактный контроль, так как не связаны с контролируемой средой. В ряде случаев при работе с агрессивными или взрывоопасными средами в оборудовании, находящемся под большим давлением или имеющем высокую температуру, блокировка с применением радиационных датчиков является единственным средством для обеспечения требуемых условий безопасности.

Пневматическая схема блокировки широко применяется в агрегатах, где рабочие тела находятся под повышенным давлением: турбинах, компрессорах, воздуходувках и т. д. Ее основным преимуществом является малая инерционность. На рис. 5.8 приведена принципиальная схема пневматической блокировки. Аналогична по принципу действия гидравлическая блокировка.

Примерами ограничительных устройств являются элементы механизмов и машин, рассчитанные на разрушение (или несрабатывание) при перегрузках. К слабым звеньям таких устройств относятся: срезные штифты и шпонки, соединяющие вал с маховиком, шестерней или шкивом; фрикционные муфты, не передающие движения при больших крутящих моментах; плавкие предохранители в электроустановках; разрывные мембраны в установках с повышенным давлением и т. п. Слабые звенья делятся на две основные группы: звенья с автоматическим восстановлением кинематической цепи после того, как контролируемый параметр пришел в норму (например, муфты трения), и звенья с восстановлением кинематической цепи путем замены слабого звена (например, штифты и шпонки). Срабатывание слабого звена приводит к останову машины на аварийных режимах.

Тормозные устройства подразделяют: по конструктивному исполнению –на колодочные, дисковые, конические и клиновые; по способу срабатывания – на ручные, автоматические и полуавтоматические; по принципу действия –на механические, электромагнитные, пневматические, гидравлические и комбинированные; по назначению –на рабочие, резервные, стояночные и экстренного торможения.

Оградительные устройства – класс средств защиты, препятствующих попаданию человека в опасную зону. Оградительные устройства применяют для изоляции систем привода машин и агрегатов, зоны

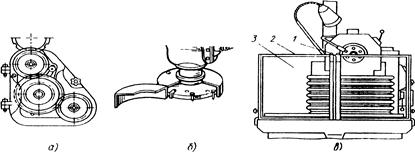

Рис 59 Конструкции стационарных ограждений станков:

а–полное ограждение; б–частичное ограждение режущего инструмента; в–частичное ограждение зоны резания; 1–поворотная ось экрана; 2–рамка, 3–прозрачный экран

обработки заготовок на станках, прессах, штампах, оголенных токове-дущих частей, зон интенсивных излучений (тепловых, электромагнитных, ионизирующих), зон выделения вредных веществ, загрязняющих воздушную среду и т. п. Ограждают также рабочие зоны, расположенные на высоте (леса и т. п.).

Конструктивные решения оградительных устройств весьма разнообразны. Они зависят от вида оборудования, расположения человека в рабочей зоне, специфики опасных и вредных факторов, сопровождающих технологический процесс. В соответствии с ГОСТ 12.4.125–83, классифицирующим средства защиты от механического травмирования, оградительные устройства подразделяют: по конструктивному исполнению –на кожухи, дверцы, щиты, козырьки, планки, барьеры и экраны; по способу изготовления–на сплошные, несплошные (перфорированные, сетчатые, решетчатые) и комбинированные; по способу установки–на стационарные и передвижные. Примерами полного стационарного ограждения служат ограждения распределительных устройств электрооборудования, кожуха галтовочных барабанов, корпуса электродвигателей, насосов и т. п.; частичного– ограждения фрез или рабочей зоны станка (рис. 5.9).

Возможно применение подвижного (съемного) ограждения. Оно представляет собой устройство, сблокированное с рабочими органами механизма или машины, вследствие чего закрывает доступ в рабочую зону при наступлении опасного момента. Особенно широкое распространение получили такие ограничительные устройства в станкостроении (например, в станках с ЧПУ ОФЗ–36).

Переносные ограждения являются временными. Их используют при ремонтных и наладочных работах для защиты от случайных прикосновений к токоведущим частям, а также от механических травм и ожогов. Кроме того, их применяют на постоянных рабочих местах сварщиков для защиты окружающих от воздействия электрической дуги и ультрафиолетовых излучений (сварочные посты). Выполняются они чаще всего в виде щитов высотой 1,7 м.

Конструкция и материал ограждающих устройств определяются особенностями оборудования и технологического процесса в целом. Ограждения выполняют в виде сварных и литых кожухов, решеток, сеток на жестком каркасе, а также в виде жестких сплошных щитов (щитков, экранов). Размеры ячеек в сетчатом и решетчатом ограждении определятся в соответствии с ГОСТ 12.2.062–81*. В качестве материала ограждений используют металлы, пластмассы, дерево. При необходимости наблюдения за рабочей зоной кроме сеток и решеток применяют сплошные оградительные устройства из прозрачных материалов (оргстекла, триплекса и т. д.).

Чтобы выдерживать нагрузки от отлетающих при обработке частиц и случайные воздействия обслуживающего персонала, ограждения должны быть достаточно прочными и хорошо крепиться к фундаменту или частям машины. При расчете на прочность ограждений машин и агрегатов для обработки металлов и дерева необходимо учитывать возможность вылета и удара об ограждение обрабатываемых заготовок.

Расчет ограждений ведется по специальным методикам [5.2].
