«ласточкин хвост»
Этот вариант соединения бруса очень похож на «коренной шип» с той лишь разницей, что на торцах бруса выпиливаются пазы и шипы в виде трапециевидной формы. В результате получается плотное и герметичное соединение. «Ласточкин хвост» можно применять не только для угловых, но и для Т-образных соединений.
Данная технология широко применяется в строительстве деревянных загородных домов. Углы следует утеплять джутовым волокном.
Использование шпонок

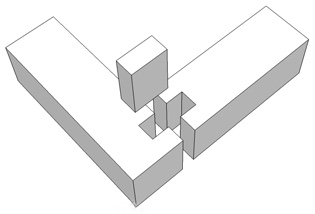

Данный способ — отличное решение для прочного соединения бруса. В этом случае используются клинья, также называемые шпонками или нагелями. Они изготавливаются из твердых пород дерева, например из осины.
Клинья гарантируют плотность соединений и позволяют построить теплый дом, который справится с любыми морозами. Форма шпонок может быть различной: в виде призмы, прямоугольника, «ласточкиного хвоста» и т. д.
Предварительно изготавливают соответствующие по форме пазы, в которые будут вставляться шпонки. Этот способ соединения бруса под силу только профессионалам с большим опытом. Самостоятельно выполнять эту работу крайне не рекомендуется.

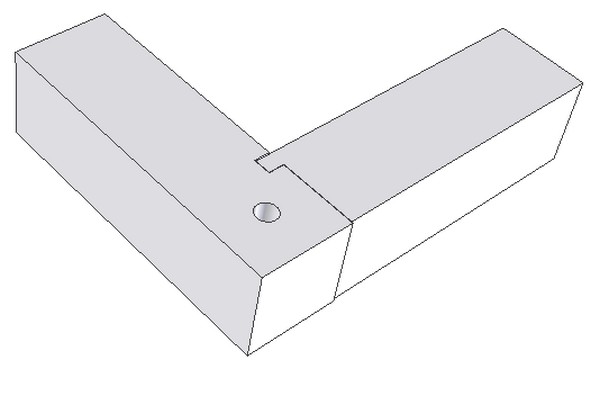

Монтаж в полдерева
В этом случае брус наполовину пропиливают по ширине. Одновременно с этим изготавливают отверстия под шпонки. С их помощью конструкция получается надежной, способной справляться с большими нагрузками. Нагели должны иметь соответствующую длину.
Важно максимально точно вырубить концы бруса, чтобы соединение было наиболее плотным.
В некоторых случаях практикуется не прямая, а косая вырубка, но она требует большого опыта в строительстве деревянных домов.
Соединение бруса в полдерева идеально подходит для строительства жилых домов. При этом важно качественно утеплить стыки, чтобы жилье было теплым.
Наращивание бруса по длине

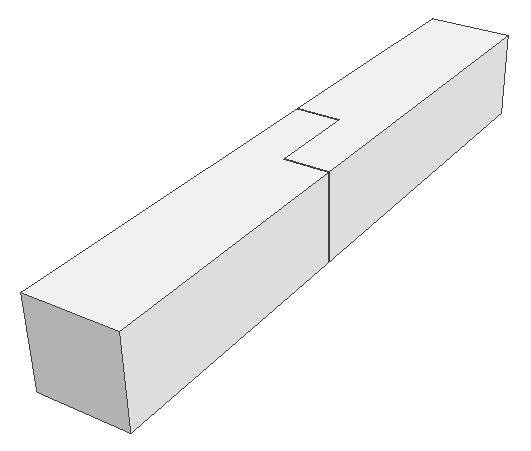

Чтобы нарастить брус по длине, используют различные виды продольных соединений. Для этих целей вполне подойдут следующие варианты: в «коренной шип», в полдерева, в шип с нагелем.
Предварительно на торцах бруса необходимо выпилить соответствующие пазы. За счет использования шпонок, получается прочное соединение. Сам процесс очень похож на технологию стыковки бруса в углах. Хороших результатов можно добиться, удлиняя брус при помощи коренного шипа трапециевидной формы.
Независимо от выбранного вида соединения бруса, работу должны выполнять профессионалы. Это связано со многими нюансами, о которых вряд ли можно прочитать даже в самых подробных инструкциях и учебниках.
По любым вопросам, связанным со строительством домов из бруса, вы можете обратиться в компанию «Русские Усадебные Традиции». Мы имеем большой опыт в этой сфере и знаем, какой вид соединения подходит в той или иной ситуации. С нами вы избежите ошибок и сможете построить теплый и долговечный дом.
Новые слова и понятия
Соединение внакладку (вполдерева): ступенчатое, соединение врезкой; шкант.
Правила безопасной работы
1. Перед обработкой необходимо правильно и надёжно закрепить заготовки на верстаке.
2. Во время пиления нельзя держать левую руку близко к полотну пилы.
3. Соблюдать осторожность при работе со стамеской. Передавать ее следует только ручкой вперед.
4. Сверло в патроне дрели должно быть закреплено без перекосов.
5. По окончании работы стружку с крышки верстака удалять только специальной щёткой.
6. После работы с клеем тщательно вымыть руки с мылом.
Практическая работа № 18
Изготовление изделия из древесины с соединением брусков внакладку
1. Получите у учителя заготовки для изготовления одного из изделий: рамки (рис. 45, а), коробки (рис. 45, б), подставки (рис. 45, в), карандашницы (см. рис. 31, е), крестовины (см. рис. 31, ж) или подготовьте заготовки для своего проектного изделия с соединением брусков внакладку.
2. Разметьте бруски, выпилите ступени или врезки и зачистите их стамеской и напильником с крупной насечкой.
3. Просверлите, если необходимо, отверстия под шканты.
4. Смажьте соединения клеем и скрепите струбциной.
5. После высыхания клея (на следующем уроке) отпилите припуски и зачистите соединения.
Запоминаем опорные понятия
Соединение внакладку (вполдерева): ступенчатое, соединение врезкой; шкант.
Презентация "соединение брусков" | презентация к уроку по технологии (6 класс) на тему: | образовательная социальная сеть
Презентация на тему: «Соединения брусков»
Цели: – учащиеся научатся: выполнять соединение брусков в полдерева ; – знать: виды и способы соединения брусков ; – выполнять: разметку и соединение брусков. Развивать трудолюбие, точность, внимательность. Воспитывать чувство коллективизма при работе и ответственность за результат совместной работы. Задачи : и зучить технологию изготовления соединений древесных материалов. Перечислите изученные виды соединений.
С древних времён люди для производства деревянных изделий применяли различные виды соединений: сращивание заготовок, соединения в полдерева, шиповые соединения . Для увеличения прочности соединения заматывались нитками, склеивались клеями. В чисто столярных изделиях не должно быть инородных тел даже в виде крепёжных деталей: гвоздей, шурупов, заклёпок, скоб. Мастера-краснодеревщики при производстве мебели полностью исключали применение металлов в соединениях.
Самым элементарным способом является простое соединение углов. На концах деревянных элементов отмеряются участки, равные ширине брусков и делается паз наполовину толщины(рис.1 ). Соединенные бруски должны лежать в одной плоскости. Соединение склеивается универсальным или столярным клеем и сбивается гвоздями.
Также простейшим способом углового соединения является приторцовка на ус. Тщательная подгонка соединяемых плоскостей, хорошая склейка, обязательное применение вспомогательных креплений — деревянных накладок, металлических угольников, сколачивание шпильками, свинчивание шурупами — делает этот способ вполне надежным. Приторцовка на ус может быть значительно усилена применением различных вставных шипов: плоских глухих, круглых глухих, плоских сквозных. По прочности такие соединения не уступают вязке на цельных шипах.
Угловая вязка брусков: а — приторцовкой на ус; б — с помощью накладок; в — на деревянных шпильках; г—на шурупах; д—на круглых вставных шипах; е — плоским вставным шипом; ж — плоским глухим шипом
Более сложный способ, но дающий более прочное соединение — это укрепление углов так называемым единичным шпунтом (рис. 2). Столярная обработка концов брусков основана на выборке пилой и долотом паза в одном бруске и шпунта — в другом. После соединения концов брусков под прямым углом, получится крепкий угол. Проверив, подходят ли обе детали друг к другу, склеивают их, как и в предыдущем случае. Соединение не нужно сбивать гвоздями.
Еще одним распространенным способом угловых соединений является вязка на одинарный шип . Одинарные шипы можно делать сквозными и глухими. Сквозной одинарный шип прост в изготовлении, более прочен, нежели глухой. Глухой одинарный шип имеет в свою очередь то преимущество, что не требует дополнительных затрат на скрытие видимых частей соединения. Угловые соединения одинарным шипом: а — сквозным; б — глухим
Непременным условием высококачественного изготовления шипового соединения является правильная и точная разметка. Разметку производят двухлинейным рейсмусом. Одну из чертилок ставят на расстоянии 1/3, а другую — на 2/3 ширины кромки бруска. Считая базой лицевую пласть , проводят риски на бруске под шип, а на другом бруске — под гнездо или проушину. Разметку гнезда удобно также делать уже по готовому шипу. Брусок с шипом ставят на место будущего гнезда, обводят по контуру карандашом. Затем ставят брусок на заплечик шипа и отмечают глубину отверстия. Глубина гнезда под глухой шип должна быть на 2—3 мм больше длины шипа для плотной пригонки заплечиков и для излишков клея.
Последовательность изготовления шипового соединения: а — разметка шипа двухлинейным рейсмусом; б — подрезка шипа по контуру; в — запиливание шипа мелкозубой ножовкой; г — разметка гнезда под глухой шип
Режут шип мелкозубой пилой так, чтобы рез проходил около самой риски в сторону увеличения размера шипа. Брусок при пилении нужно хорошо укрепить в тисках. Во время выдалбливания следует следить, чтобы риски остались нетронутыми. После выдалбливания стенки гнезда зачищают стамеской или ножом.
При сборке шипового соединения нельзя ударять киянкой или молотком непосредственно по детали, так как возможны отколы и вмятины. Для этого используют вспомогательный брусок, который кладут на заплечик шипа и легкими ударами по нему загоняют шип в гнездо (рис. а ). Если шип в результате неточной разметки не имеет плотного прилегания заплечиков, то, не разбирая полностью соединения, можно сделать подрезку, или, как иногда говорят, поднутровку (рис. б ). Приемы и способы крепления одинарного шипа: а — использование вспомогательного бруска при сборке; б — поднутровка
Если вы соединяете толстые бруски, то нужно выбрать больше пазов и шпунтов на концах досок (рис. 3 ). Иной способ соединения углов (диагональный) показан на рис. 4.
Для серединного или углового соединения брусков под прямым или острым углами один к другому чаще всего пользуются вязкой в полдерева . При такой вязке в обеих стыкуемых деталях зарезаются встречные пазы, по глубине равные 1/2 толщины соединяемых брусков. Вязку в полдерева желательно всегда укреплять нагелями. Только в этом случае такое соединение будет достаточно прочным.
Размеры брусков: длина – 300 мм; ширина – 30 мм; высота – 30 мм; глубина паза –15 мм (“вполдерева”). Вначале устанавливается размер от края заготовки 30 мм, это будет “остаток”, а затем прибавляется к этому размеру ширина паза – тоже 30 мм и выполняем разметку.
Крепление элементов из древесины. Крепление элементов из древесины специальными металлическими накладками не только облегчит плотнику его работу, но и обеспечит надежное и прочное соединение. При применении такого метода соединения элементы конструкций из древесины не ослабляются в местах соединения врубками и шипами, это позволяет использовать материал небольших поперечных сечений при таких же нагрузках.
Использование металлических накладок, дает возможность снизить затраты по сравнению с традиционными конструкциями. Накладки изготавливаются из нержавеющей стали или нержавеющую сталь можно заменить оцинкованным железом. Такие накладки применимы как для наружных, так и для внутренних конструкций. Если кому-то не нравится блеск металла, их можно покрыть краской или цветным лаком.
Правила безопасности. 1. Надежно закреплять заготовки в зажимах верстака , тисках или струбцинах. 2. Быть осторожным при работе со стамеской. 3. Запиливать бруски плавно, без рывков.
Заключение: Мы рассмотрели важную тему соединения древесных материалов. Познакомились с видами соединений, научились производить разметку и изготовление этих соединений. Изученная нами тема в жизни будет иметь большую значимость, особенно для любителей мастерить, для создания творческих проектов, для самоутверждения в жизни.
Проверяем свои знания
- Чем отличается ступенчатое соединение от соединения врезкой?
- Что такое шкант и для какой цели его применяют?
- Для чего в угловом ступенчатом соединении на брусках оставляют припуск 2…3 мм по длине ступени?
- С какой целью плоскости ступеней и врезок обрабатывают стамеской и напильником?
Соединение в «коренной шип»
Это один из самых простых способов соединения бруса. На одном торце изготавливается прямоугольный шип, а на другом – паз. При стыковке бруса такой шип вставляется в паз, в результате чего получается плотное и надежное соединение. Важно соблюдать точные размеры. Для бруса с сечением 150 мм шип должен иметь размер 4 см.
Чтобы деревянный дом был качественным, соединением в «коренной шип» должен заниматься опытный плотник. Для утепления следует использовать материал из льна и джута.
Соединение встык

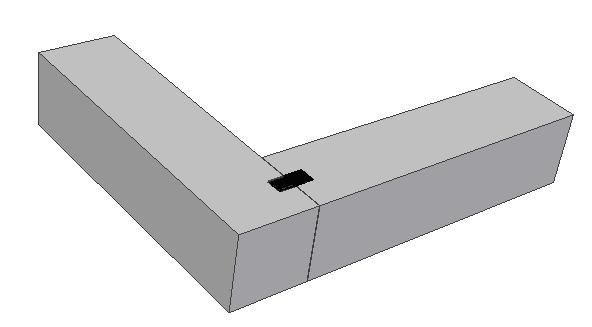

В данном случае один брус крепится к другому при помощи торца. Такие торцы обязательно должны иметь угол 90 градусов, чтобы исключить образование больших щелей. Однако на практике это слишком сложно и стыки не получаются достаточно герметичными.
Поэтому соединение встык не сильно подходит для строительства бань, где требуется большой акцент на теплоизоляционные свойства постройки.
Для фиксации бруса используют специальные пластины и гвозди. Также возможно использование скоб вместо гвоздей. Соединение встык позволяет быстро построить дом из бруса, однако возможны большие теплопотери.
Угловое соединение

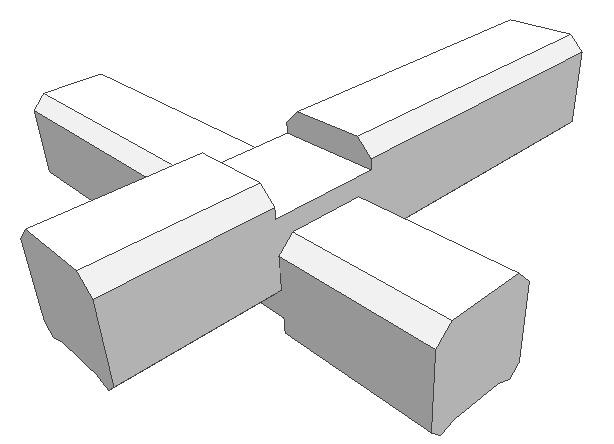

Различают соединение с остатком и без него. В первом случае концы сруба будут на небольшое расстояние выступать за стену. Такой способ более трудоемкий, но он имеет два главных преимущества:
- Позволяет добиться наилучших теплоизоляционных свойств деревянного дома.
- Увеличивает прочность строения.
Для соединения с остатком необходимо выпиливать специальные пазы, которые могут быть различными по форме. Изготовление замковых пазов требует большого профессионализма, но оно стоит того, так как построенный деревянный дом будет прочным и долговечным. Мы не рекомендуем выполнять эту работу своими руками, если у вас нет опыта.
